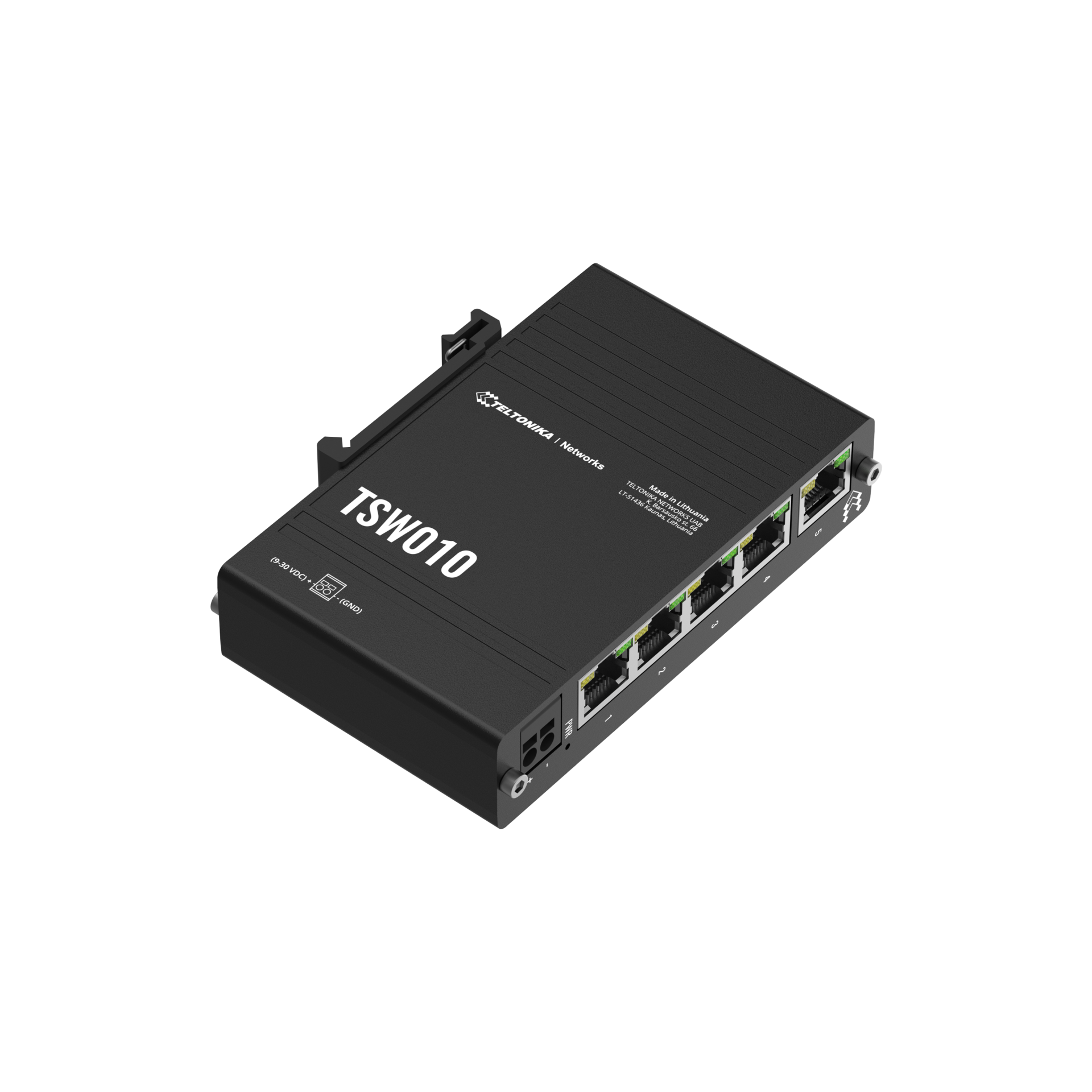

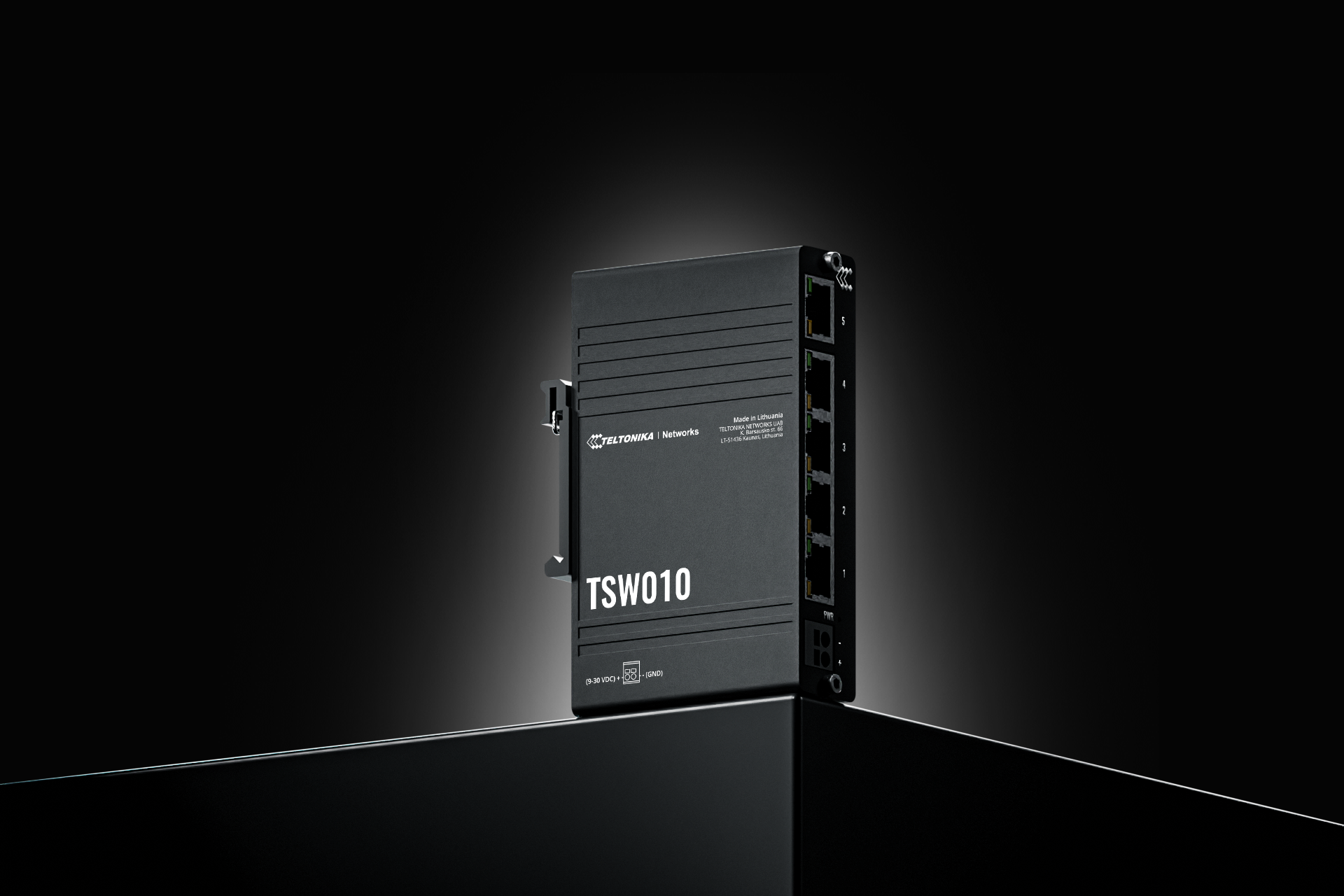

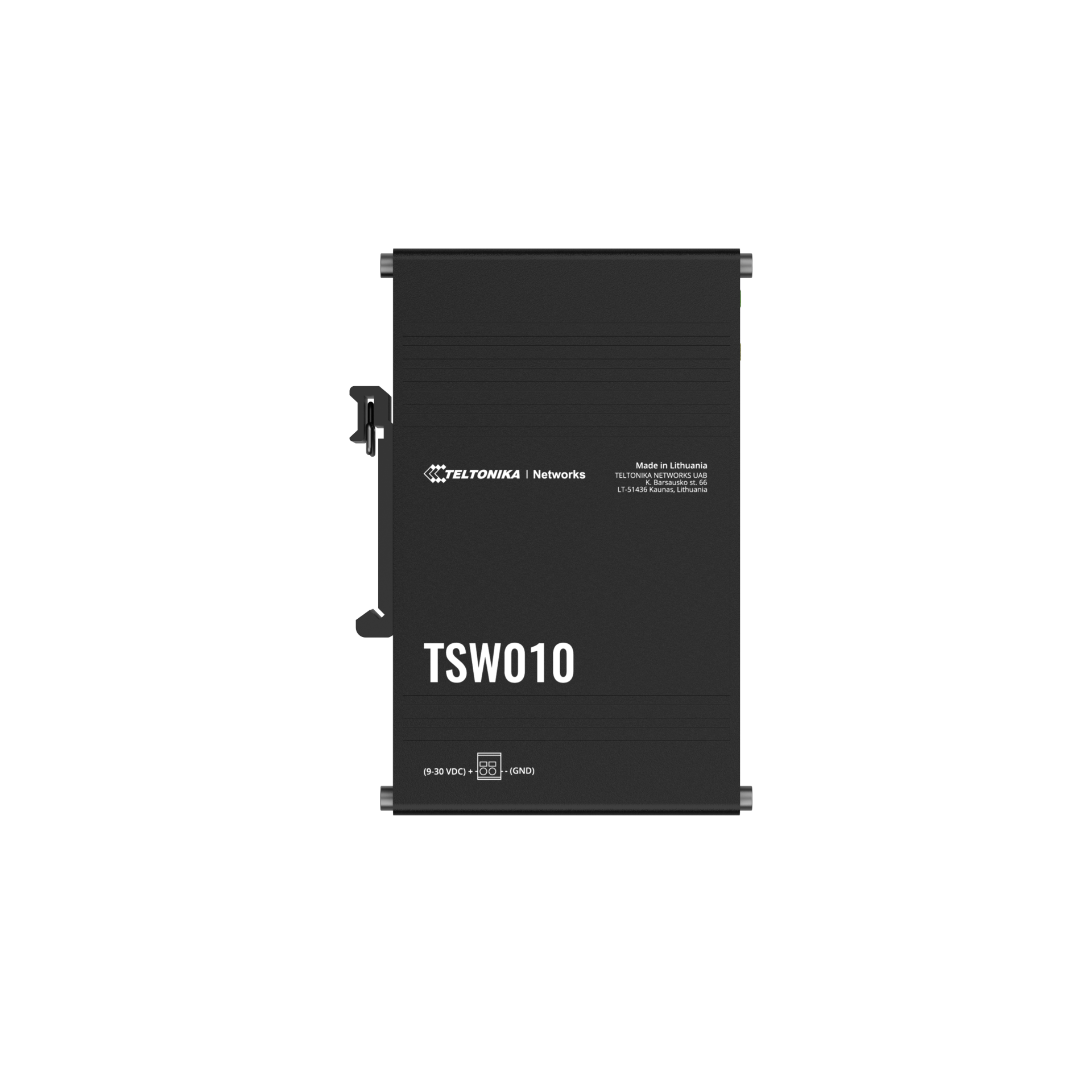

DIN-Schienen-Ethernet-Schalter TSW010
5x Ethernet-Anschlüsse, integrierte DIN-Schienenhalterung Plug-and-Play
Artikelnummer: TSW010
Der Ethernet-Switch TSW010 bietet die kostengünstigste Möglichkeit, die Netzwerkverbindung auf mehrere Ethernet-Geräte auszuweiten. Fünf 10/100-Mbit/s-Ethernet-Ports gewährleisten eine stabile und zuverlässige Verbindung, die für die meisten industriellen Anwendungen, bei denen kein hoher Datendurchsatz erforderlich ist, ausreichend ist.
EINFACH ANSCHLIESSEN UND SPIELEN
- keine zusätzliche Konfiguration erforderlich
MONTAGE
- integrierte DIN-Schienenhalterung und Oberflächenmontageoptionen
INDUSTRIEDESIGN
- Gehäuse und Paneele aus eloxiertem Aluminium
ETHERNET
- 5 Ethernet-Anschlüsse mit Geschwindigkeiten von bis zu 100 Mbit/s
INDUSTRIEPROTOKOLLE
Profinet
- Profinet-Klasse-A-Konformität (mit optionalem Bestellcode erhältlich)
ETHERNET
ETH
- 5 x Ethernet-Anschluss, 10/100 Mbit/s, unterstützt automatische MDI/MDIX-Umschaltung
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3x, 802.3az
LEISTUNG
Anschluss
- 2-polige industrielle Gleichstromsteckdose
Eingangsspannungsbereich
- 9 – 30 VDC
PoE (passiv)
- Stromversorgung über ETH1-Anschlüsse möglich, nicht kompatibel mit den Standards IEEE 802.3af, 802.3at und 802.3bt, Modus B, 9–30 V DC
Stromverbrauch
- Leerlauf: 0,3 W / Maximal: 0,9 W
PHYSIKALISCHE SCHNITTSTELLEN
Ethernet

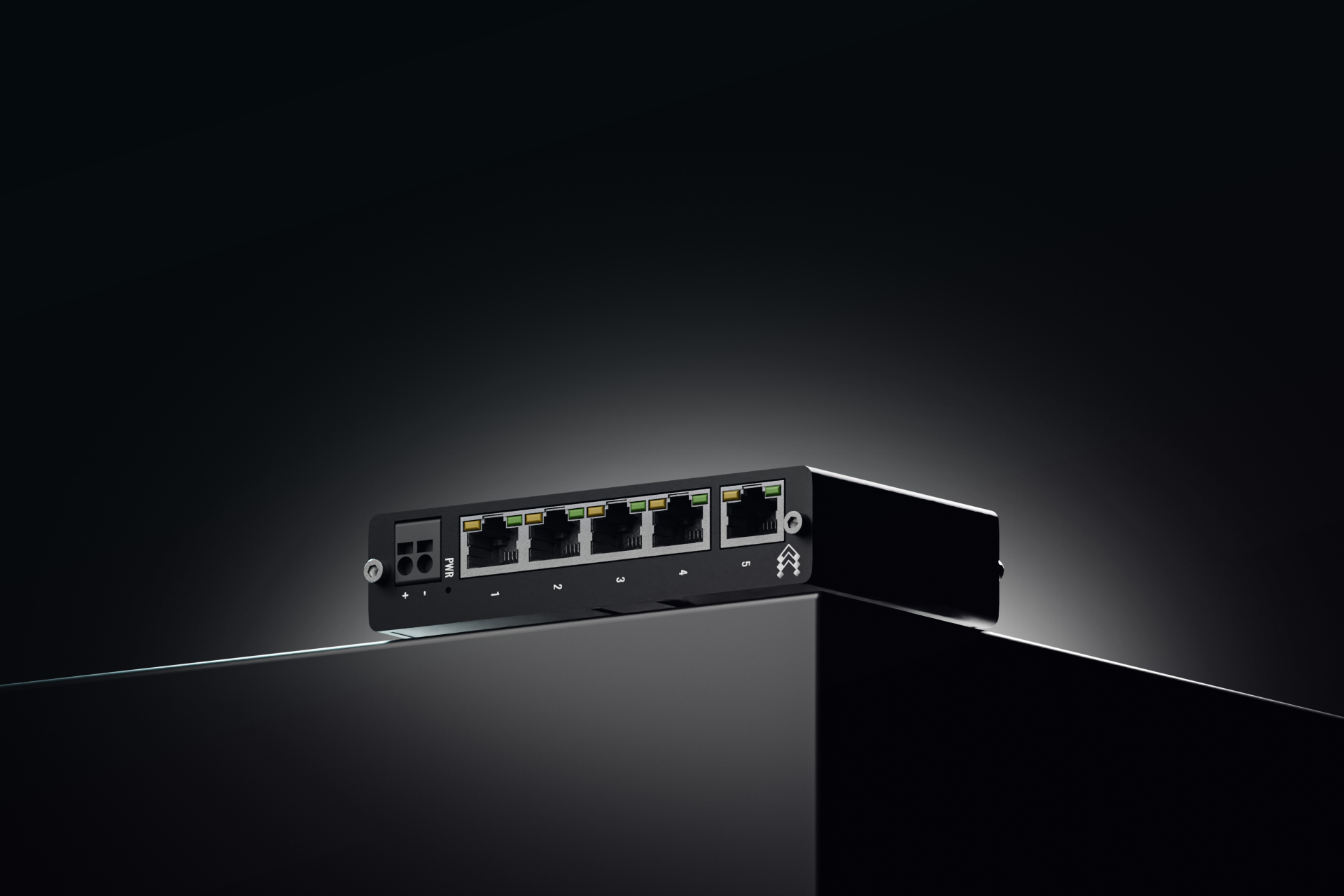

- 5 x RJ45-Anschlüsse, 10/100 Mbit/s
Status-LEDs
- 1 x Power-LED, 10 x ETH-Status-LEDs
Leistung
- 1 x 2-polige industrielle Gleichstromsteckdose
PHYSIKALISCHE SPEZIFIKATIONEN
Gehäusematerial
- Aluminiumgehäuse
Abmessungen (B x H x T)
- 113,1 x 27,4 x 80,5 mm
Gewicht
- 146,5 g
Montageoptionen

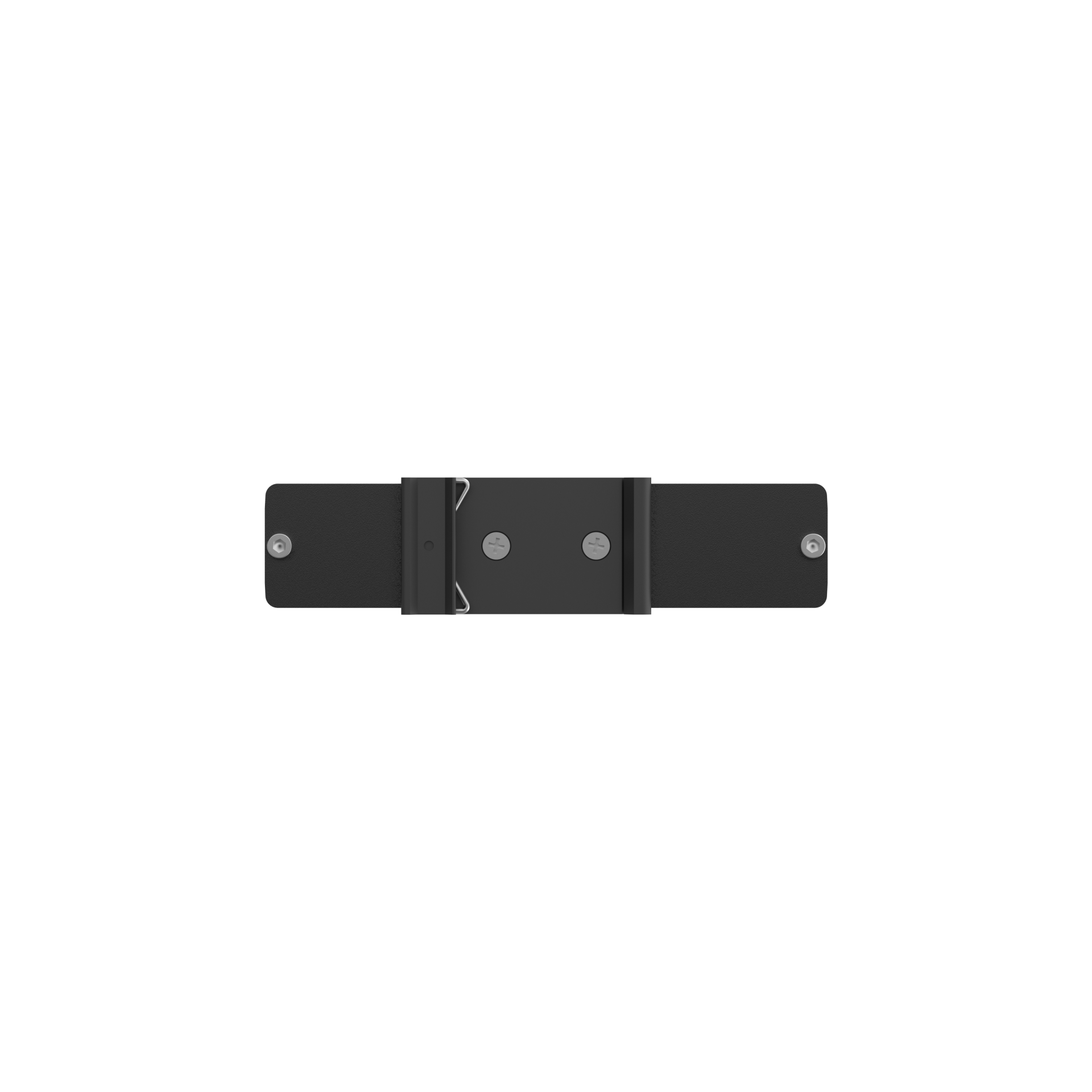

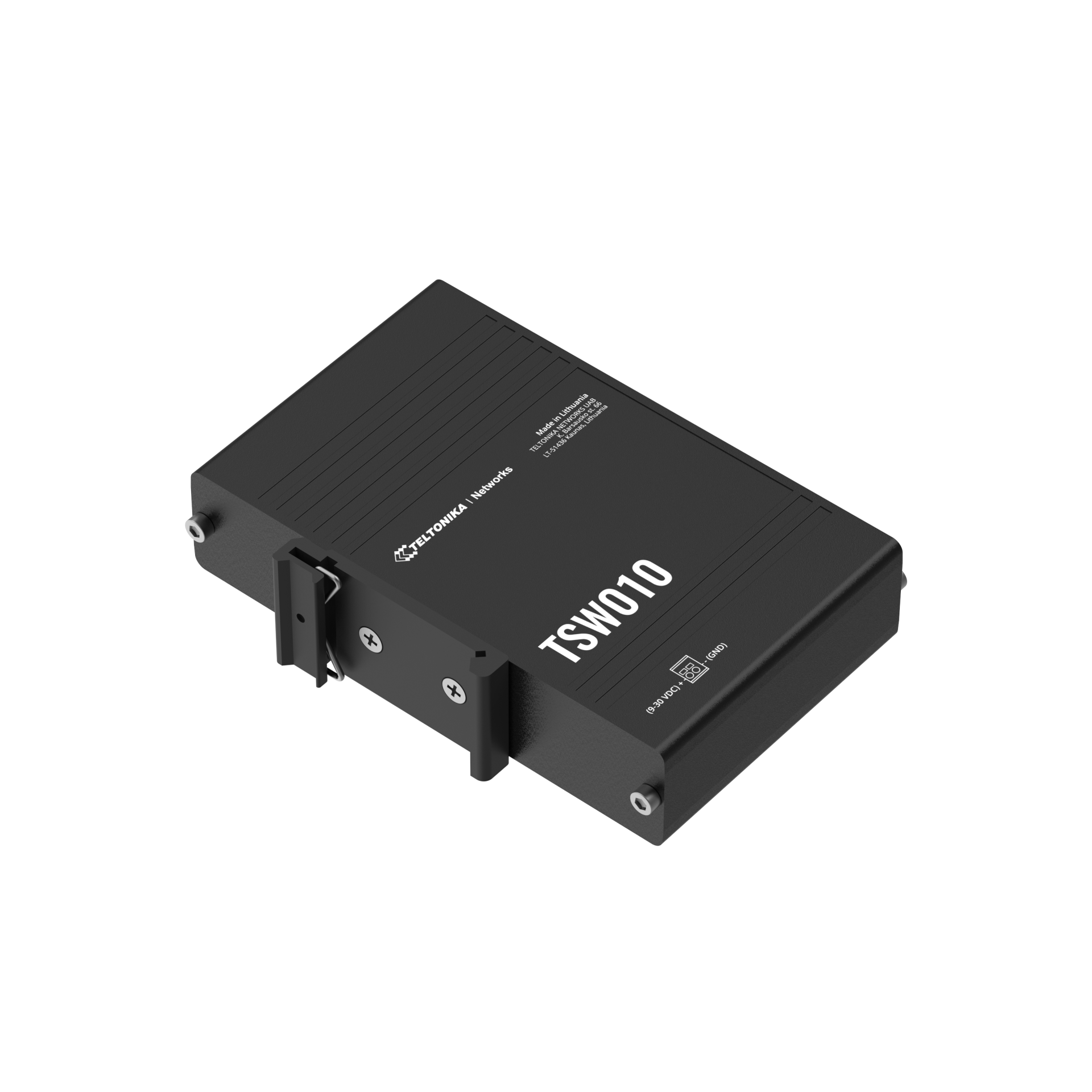

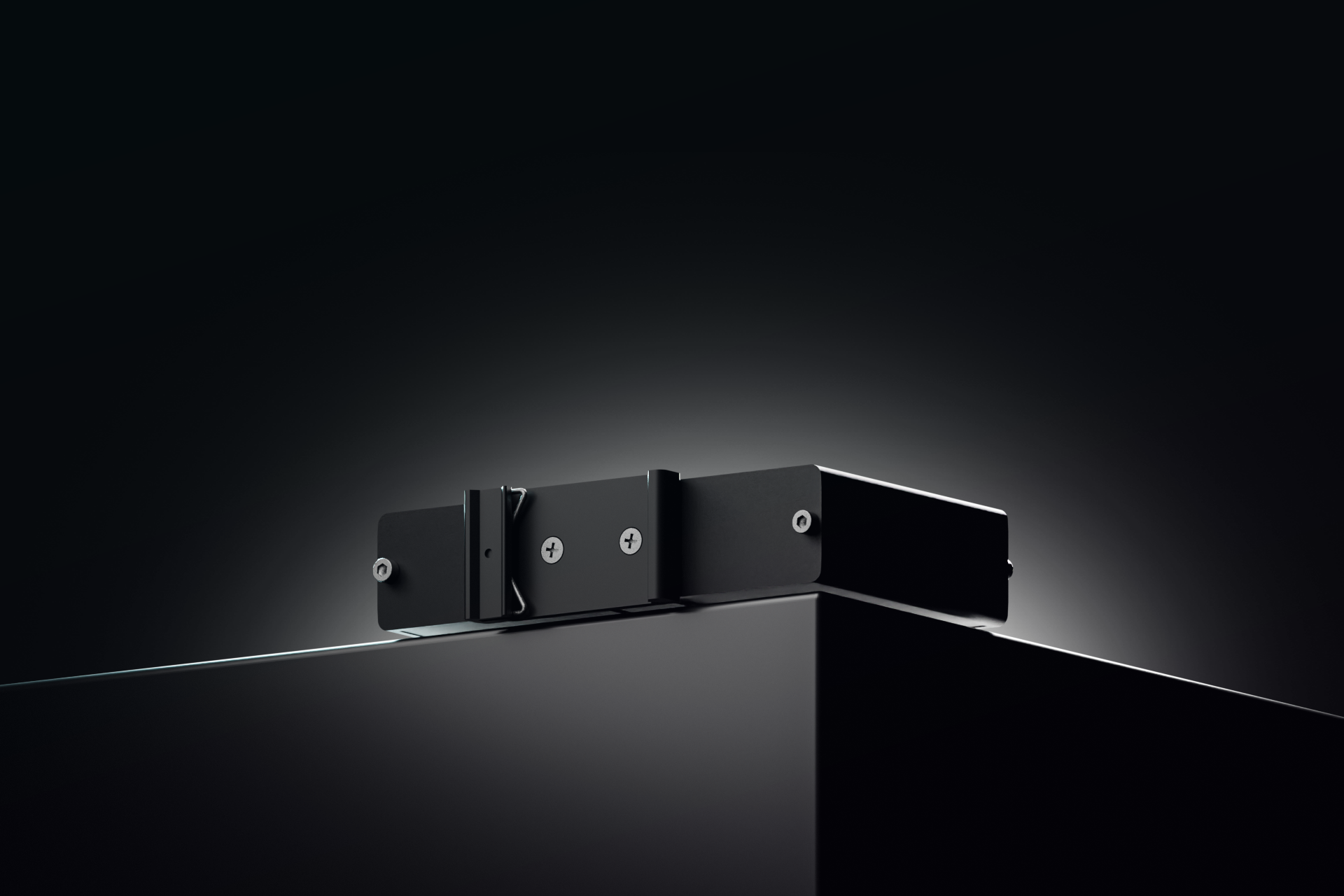

- Integrierte DIN-Schienenhalterung; Wandmontage und Montage auf ebener Fläche (zusätzliches Montageset erforderlich)
BETRIEBSUMGEBUNG
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 5 % bis 95 % nicht kondensierend
Schutzart
- IP30
GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN
Regulierung
- CE, UKCA, EAC, FCC, IC, CB, RCM, CITC, ANRT, SDPPI (POSTEL), Kenia, REACH, RoHS, WEEE, UL Safety
EMV-EMISSIONEN UND STÖRFESTIGKEIT
Standards
- EN 55032:2015 + A11:2020 + A1:2020
- EN 55035:2017 + A11:2020
ESD
- EN 61000-4-2:2009
Strahlungsimmunität
- EN IEC 61000-4-3:2020
EFT
- EN 61000-4-4:2012
Überspannungsfestigkeit (Netzanschluss)
- EN 61000-4-5:2014 + A1:2017
CS
- EN 61000-4-6:2014
SICHERHEIT
Standards
- CE: EN IEC 62368-1:2020 + A11:2020
- RCM: AS/NZS 62368.1:2022
- CB: IEC 62368-1:2018
LEISTUNGSSPEZIFIKATIONEN
Bandbreite (nicht blockierend)
- 1 Gbit/s
Größe der MAC-Adresstabelle
- 2.000 Einträge
Jumbo-Rahmenhalterung
- 2048 Bytes
SICHERHEIT (NORMALE STANDORTE)
Standards
- UL/CSA-Sicherheit: UL 62368-1 (3. Ausgabe, überarbeitet am 13. Dezember 2019), C22.2 Nr. 62368-1:19 (3. Ausgabe, überarbeitet am 13. Dezember 2019)
