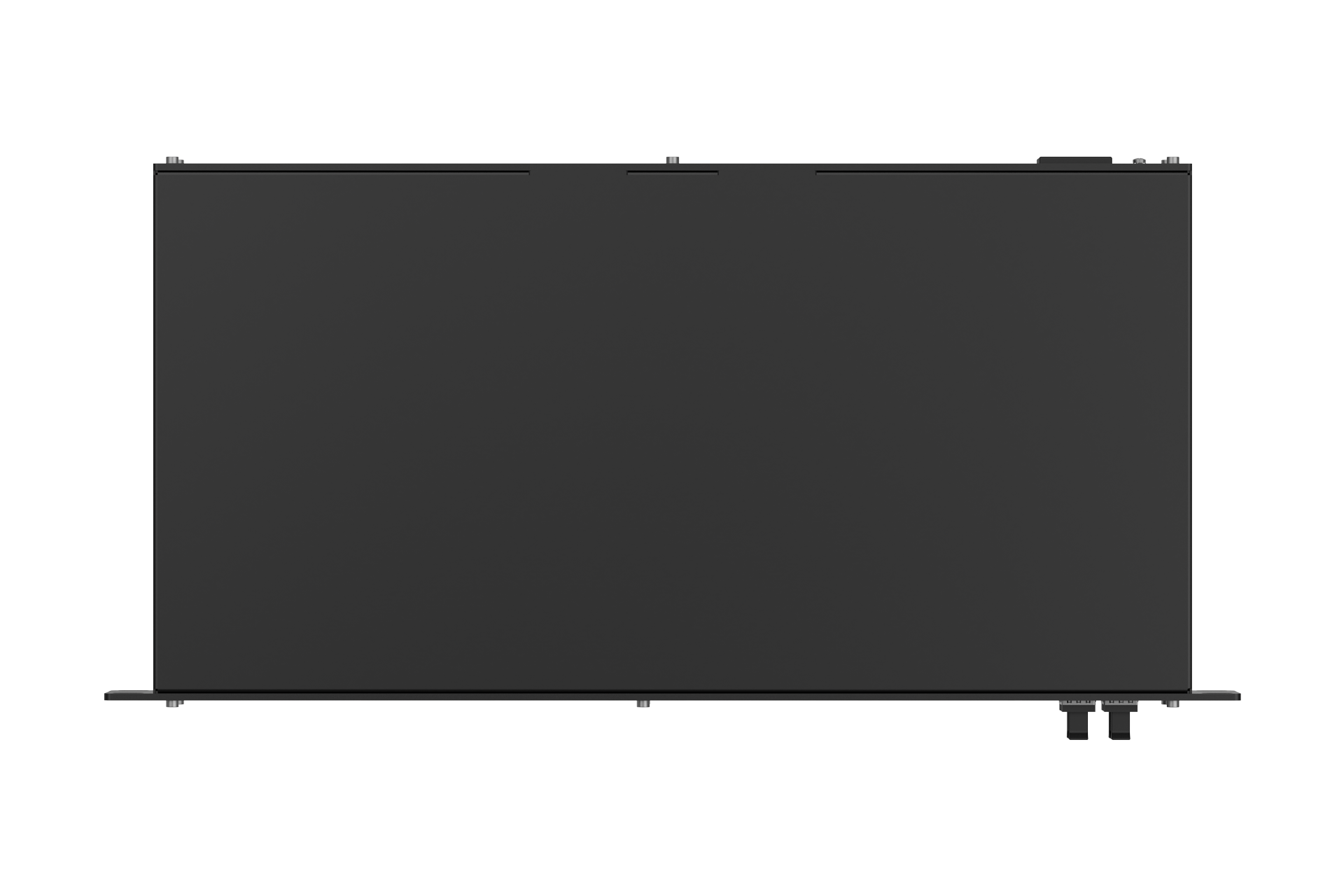

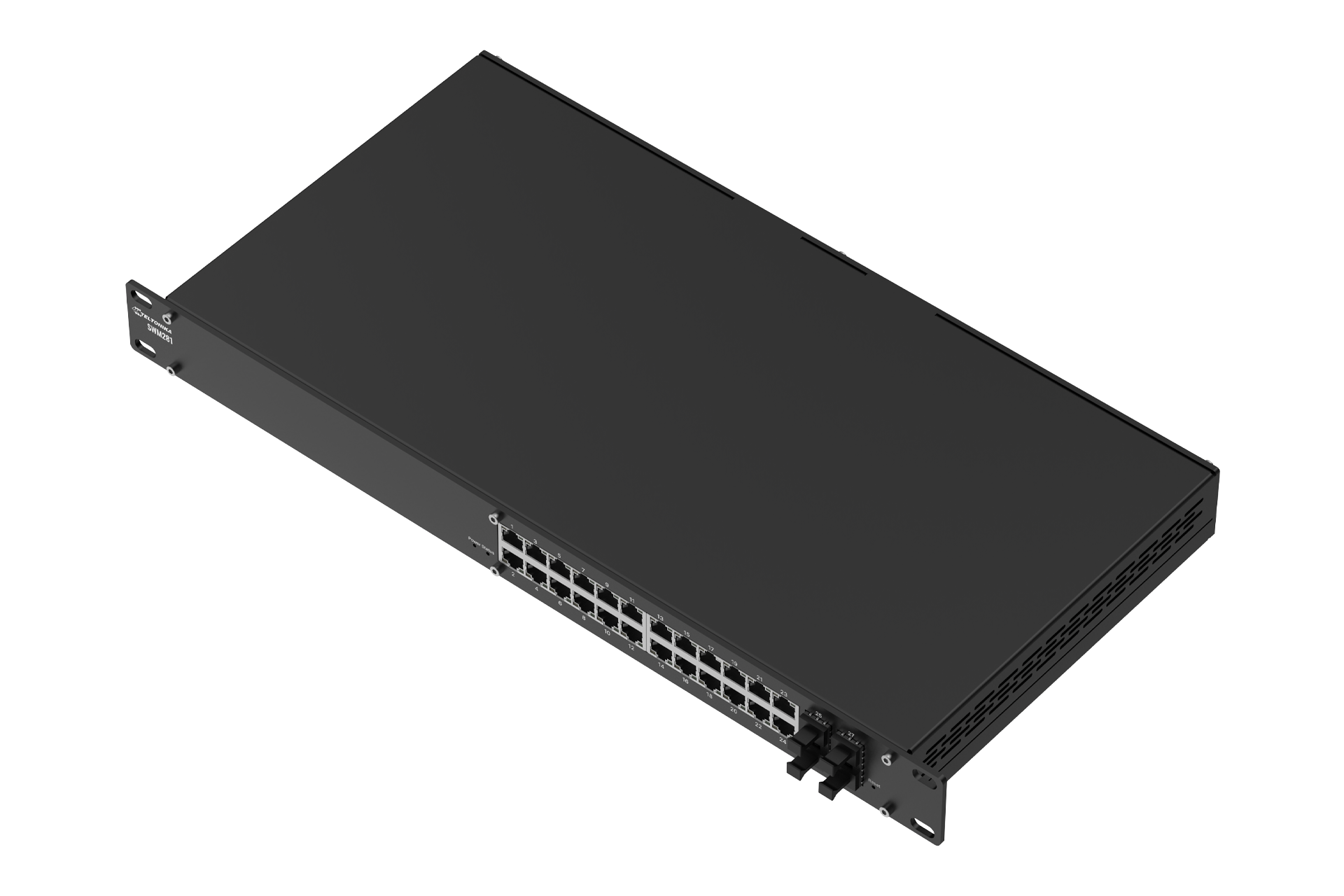

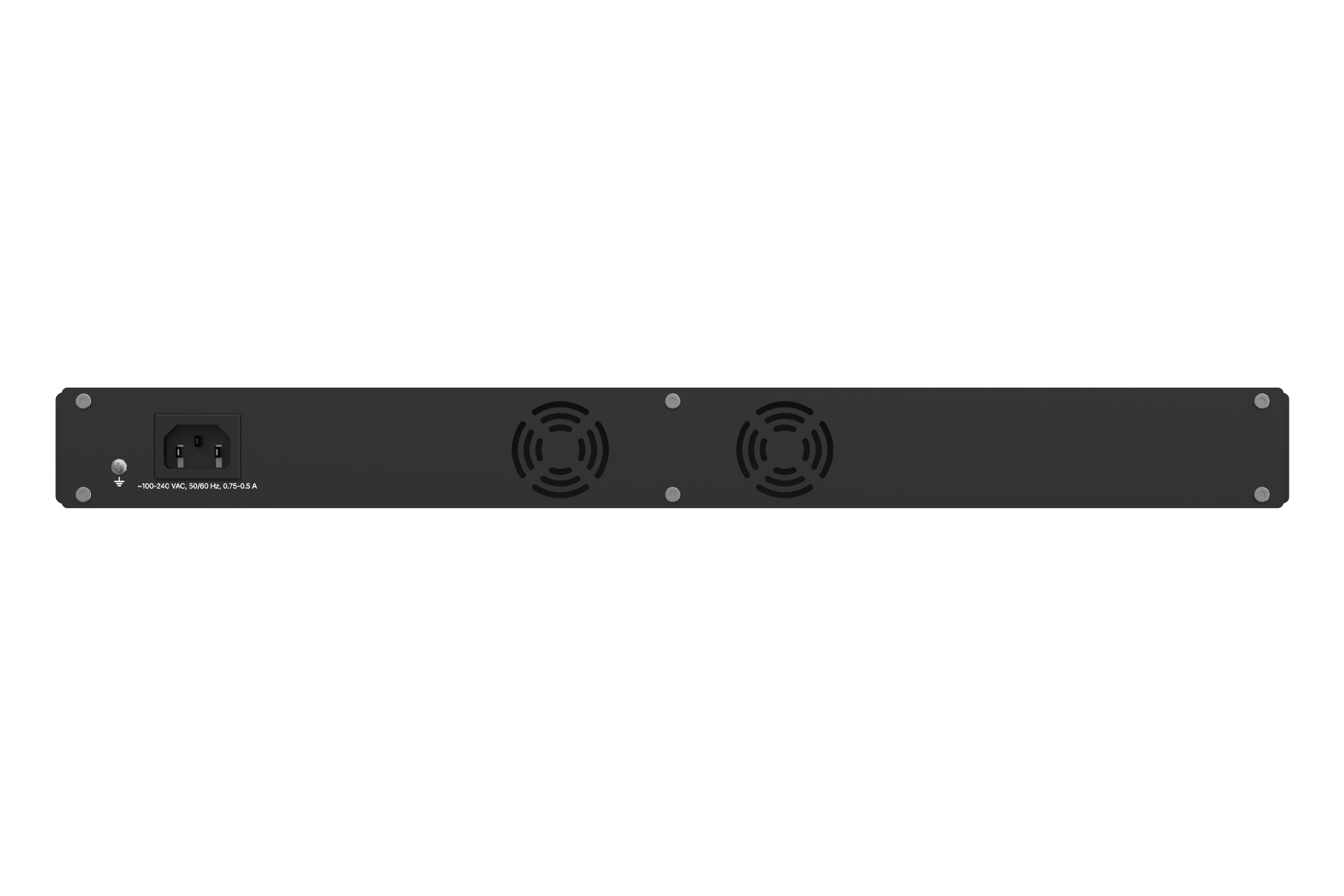

SWM281 Gigabit Ethernet Managed Switch
Managed Switch 24 Gigabit-Ethernet-Anschlüsse PROFINET- und MRP-Unterstützung
Artikelnummer: SWM281
Der SWM281 ist ein L2-Managed-Switch mit zusätzlicher L3-Funktionalität, der speziell für komplexe Netzwerkumgebungen entwickelt wurde. Mit 24 Gigabit-Ethernet-Ports und 4 dedizierten SFP-Ports bietet er hohe Bandbreite und zuverlässige Glasfaserkommunikation für großflächige Installationen. Dank der Unterstützung von PROFINET und weiteren Industrieprotokollen gewährleistet dieser 24-Port-Switch der Enterprise-Klasse die nahtlose Integration in automatisierte Umgebungen.
- Erweiterte Routing-Protokolle und VLAN-Segmentierung
- 24 Gigabit Ethernet mit 4 SFP-Ports für hohe Dichte und Konnektivität über große Entfernungen
- Lieferung inklusive 2 Jahren RMS-Management
- Profinet, MRP und EtherNet/IP für gemischte industrielle Umgebungen
INDUSTRIEPROTOKOLLE
Profinet
- Profinet-Klasse-B-Konformität (mit optionalem Bestellcode erhältlich)
ETHERNET
Faser
- 4 x SFP-Ports
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
ETH
- Mehrschichtig verwaltete 24 x ETH-Ports, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
NETZWERK
Routing
- Dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP)
UVP
- MRP-Kundenrolle, MRP-Managerrolle
L2-Funktionen
- Schleifenschutz, Weiterleitungstabelle, VLAN, STP/RSTP
DHCP
- DHCP-Server, DHCP-Client, statische DHCP-Leases mit Unterstützung für MAC-Adressen mit Wildcards
Porteinstellungen
- Aktivieren/Deaktivieren, Verbindungsgeschwindigkeitssteuerung, Portisolierung, EEE-Management (802.3az), Portspiegelung
L3-Funktionen
- Statisches IPv4-Routing, statisches IPv6-Routing, DHCPv6-Client, statische IPv6-Adresse
SICHERHEIT
Authentifizierung
- PAM – Pre-Shared Key, Radius & TACACS+, IP- und Anmeldeversuchsblockierung
VLAN
- Port-VLAN-Trennung
802.1x
- Portbasierte Netzwerkzugriffssteuerung (Client und Server)
MAC-Filterunterstützung
- Bestimmten MAC-Adressen die Verbindung über festgelegte Ports erlauben, nicht autorisierte Verbindungen ignorieren oder den Port deaktivieren, wenn eine nicht autorisierte MAC-Adresse erkannt wird.
API
Teltonika Networks Web-API (Beta)-Unterstützung
- Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com
SYSTEMEIGENSCHAFTEN
CPU
- Realtek, Einzelkern, 500 MHz, MIPS-4KEc
RAM
- 128 MB, DDR3
Flash-Speicher
- 16 MB serieller Flash-Speicher
FIRMWARE/KONFIGURATION
WEB-UI
- Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung
FOTA
- Firmware aktualisieren
RMS
- Firmware-/Konfigurationsaktualisierung für mehrere Geräte gleichzeitig
Einstellungen beibehalten
- Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren
Auf Werkseinstellungen zurücksetzen
- Durch das Zurücksetzen auf Werkseinstellungen werden alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers zurückgesetzt.
FIRMWARE-ANPASSUNG
Betriebssystem
- SwmOS (OpenWrt-basiertes Linux-Betriebssystem)
Unterstützte Sprachen
- Busybox-Shell, Lua, C, C++
Entwicklungswerkzeuge
- SDK-Paket mit bereitgestellter Build-Umgebung
Paketmanager
- Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird.
LEISTUNG
Anschluss
- C14-Stecker
Eingangsspannungsbereich
- 100–240 V AC, 50/60 Hz
Stromverbrauch
- Leerlauf: 5,5 W / Maximal: 20 W
PHYSIKALISCHE SCHNITTSTELLEN
Ethernet
- 24 RJ45-Anschlüsse, 10/100/1000 Mbit/s
Faser
- 4 x SFP-Ports
Status-LEDs
- 1 x Power-LED, 48 x ETH-Status-LEDs, 1 x Status-LED, 4 x SFP-Status-LEDs
Leistung
- 1 x C14-Stecker
Zurücksetzen
- Software-Reset-Taste
Andere
- 1 x Erdungsschraube
PHYSIKALISCHE SCHNITTSTELLEN
Gehäusematerial
- Gehäuse und Paneele aus eloxiertem Aluminium
Abmessungen (B x H x T)
- 483 x 44 x 234 mm
Gewicht
- 1853 g
Montageoptionen
- Rack-Montagesatz
BETRIEBSUMGEBUNG
Betriebstemperatur
- 0 °C bis 50 °C
Betriebsfeuchtigkeit
- 10 % bis 90 % nicht kondensierend
Schutzart
- IP30
GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN
Regulierung
- CE, UKCA, CB, RCM, FCC, IC
DIENSTLEISTUNGEN
EtherNet/IP
- Ja
SNMP V2, V3
- Ja
LLDP
- Ja
Netzwerkmanagement
- 802.1p-Dienstklasse, 802.1x-portbasierte Netzwerkzugriffskontrolle, 802.1Q-VLAN
QoS
QoS
- Portpriorität, DSCP-Priorität, 802.1p-Priorität, TOS
Terminplanungsmethode
- SP/WFQ/WRR
Bandbreitensteuerung
- Durchflussbegrenzung, Sturmkontrolle
Verkehrsgestalter
- Portbasierte Formgebung
DIAGNOSTIK
Werkzeuge
- Kabeldiagnose, Ping, Traceroute, nslookup
LEISTUNGSSPEZIFIKATION
Bandbreite (nicht blockierend)
- 56 Gbit/s
Weiterleitungsrate
- 83,33 Mpps
Paketpuffer
- 512 KB
Größe der MAC-Adresstabelle
- 8.000 Einträge
Jumbo-Rahmenhalterung
- 10000 Bytes
