SFP/LTE-ROUTER FÜR UNTERNEHMEN (RACKMONTIERBAR) RUTXR1

Mobilfunk

Mobilfunkmodul

• 4G LTE Cat 6 bis zu 300 DL/ 50 UL Mbit/s; 3G bis zu 42 DL/ 5,76 UL Mbit/s

3GPP-Version

• Version 11

SIM-Karten-Umschaltung

• 2 SIM-Karten, automatische Umschaltung bei: schwachem Signal, Datenlimit, SMS-Limit, Roaming, keinem Netz, Netz verweigert, Datenverbindungsfehler, SIM-Inaktivitätsschutz

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, CA-Indikator, Bandbreite, verbundenes Band, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von USSD-Nachrichten (Unstructured Supplementary Service Data).

Sperr-/Zulassungsliste

• Betreiber-Sperr-/Zulassungsliste (nach Land oder einzelnen Betreibern)

Mehrere PDNs

• Möglichkeit, unterschiedliche PDNs für mehrere Netzwerkzugänge und Dienste zu nutzen

Bandverwaltung

• Bandsperre, Anzeige des belegten Bandstatus

SIM-Leerlaufschutz

• Bietet die Möglichkeit, den Router so zu konfigurieren, dass er regelmäßig auf die ungenutzte SIM-Karte umschaltet und eine Datenverbindung herstellt, um zu verhindern, dass die SIM-Karte gesperrt wird.

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Automatischer APN

Brücke

• Direkte Verbindung (Brücke) zwischen Mobilfunk-ISP und Gerät im LAN

Passthrough

• Der Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu.



Drahtlos

Drahtlosmodus

• 802.11b/g/n/ac Wave 2 (Wi-Fi 5) mit Datenübertragungsraten von bis zu 867 Mbit/s (Dualband, MU-MIMO), 802.11r Fast Transition, Access Point (AP), Station (STA)

Wi-Fi-Sicherheit

• WPA2-Enterprise: PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, automatische Verschlüsselungsmodi, Client-Trennung, EAP-TLS mit PKCS#12-Zertifikaten, automatische Wiederverbindung deaktivieren, 802.11w Protected Management Frames (PMF)

SSID/ESSID

• SSID-Stealth-Modus und Zugriffskontrolle basierend auf der MAC-Adresse

WLAN-Benutzer

• Bis zu 150 gleichzeitige Verbindungen

Funktionen für drahtlose Konnektivität

• Drahtloses Mesh (802.11s), schnelles Roaming (802.11r), Relayd, BSS-Übergangsmanagement (802.11v), Funkressourcenmessung (802.11k)

Drahtlos-MAC-Filter

• Zulassungsliste, Sperrliste

Drahtlos-QR-Code-Generator

• Nach dem Scannen erhält der Benutzer automatisch Zugang zu Ihrem Netzwerk, ohne Anmeldeinformationen eingeben zu müssen.

TravelMate

• Die Startseite des WLAN-Hotspots an ein nachfolgendes verbundenes Gerät weiterleiten

Ethernet

WAN

• 1 x WAN-Anschluss 10/100/1000 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt Auto-MDI/MDIX-Crossover

Glasfaser

• 1 x SFP-Port (kann nicht gleichzeitig mit dem Ethernet-WAN-Port betrieben werden)
• LAN
• 4 x LAN-Ports, 10/100/1000 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt Auto-MDI/MDIX-Crossover



Netzwerk

Routing

• Statisches Routing, Dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Richtlinienbasiertes Routing

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake-on-LAN (WOL), VXLAN

VoIP-Passthrough-Unterstützung

• H.323- und SIP-alg-Protokoll-NAT-Helfer, die das korrekte Routing von VoIP-Paketen ermöglichen

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, TTL-Zielanpassung

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Portverwaltung

• Geräteports anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, Übertragungsgeschwindigkeit ändern usw

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

Hotspot

• Captive Portal (Hotspot), interner/externer Radius-Server, Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung, interne/externe Landingpage, geschlossene Umgebung, Benutzerskripte, URL-Parameter, Benutzergruppen, individuelle Benutzer- oder Gruppenbeschränkungen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und die Möglichkeit zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs

DHCP

• Statische und dynamische IP-Zuweisung, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DDNS

• Unterstützt >77 Dienstanbieter, andere können manuell konfiguriert werden

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

Netzwerk-Backup

• Wi-Fi WAN, Mobilfunk, Glasfaser, VRRP, kabelgebundene Optionen, die jeweils als automatische Ausfallsicherung genutzt werden können.

Lastverteilung

• Verteilen Sie den Internetverkehr auf mehrere WAN-Verbindungen

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

VRF-Unterstützung

• Erste Unterstützung für virtuelles Routing und Weiterleitung (VRF)

Datenverkehrsmanagement

• Echtzeitüberwachung, Diagramme zur Funksignalstärke, Verlauf der Verkehrsnutzung



Sicherheit

802.1x

• Portbasierter Netzwerkzugriffskontrollclient

Authentifizierung

• Vorab geteilter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsschutz

• DDoS-Schutz (Schutz vor SYN-Floods, SSH-Angriffen, HTTP/HTTPS-Angriffen), Schutz vor Port-Scans (SYN-FIN-, SYN-RST-, X-mas-, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobilfunkquotenkontrolle

• Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnschwelle, Telefonnummer

Webfilter

• Sperrliste zum Blockieren unerwünschter Websites, Zulassungsliste zur Angabe nur zulässiger Websites

Zugriffskontrolle

• Flexible Zugriffskontrolle für SSH, Weboberfläche, CLI und Telnet

Zertifikatsverwaltung

• Das Zertifikatserstellungstool ermöglicht die Erstellung von CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikaten.



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden; 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3, L2TP über IPsec-Unterstützung

Stunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern TLS-Verschlüsselungsfunktionen hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind

DMVPN

• Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier-VPN-Clientunterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung

Tailscale

• Tailscale bietet Geschwindigkeit, Stabilität und Einfachheit gegenüber herkömmlichen VPNs. Verschlüsselte Punkt-zu-Punkt-Verbindungen mit dem Open-Source-WireGuard-Protokoll



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• TCP, USB

Benutzerdefinierte Register

• MODBUS TCP-Anforderungen für benutzerdefinierte Registerblöcke, die Daten aus einer Datei im Router lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



Daten an Server

Protokoll

• HTTP(S), MQTT, Azure MQTT

Daten an Server

• Parameter aus verschiedenen Quellen und Protokollen extrahieren und an einen einzigen Server senden; benutzerdefinierte LUA-Skripte, die es Skripten ermöglichen, die Daten-zu-Server-Funktion des Routers zu nutzen.



MQTT-Gateway

Modbus MQTT-Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom Modbus-Server über einen MQTT-Broker



DNP3

Unterstützte Modi

• Station, Außenstation

Unterstützte Verbindung

• TCP, USB



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Client

Unterstützte Verbindungstypen

• TCP, USB



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



Überwachung & Verwaltung

Web-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen zur Verfügbarkeit von Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

E-Mail

• Empfangen Sie E-Mail-Benachrichtigungen über den Status verschiedener Dienste

SMS

• SMS-Status, SMS-Konfiguration

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgabe ein/aus, Annehmen/Auflegen mit Timer, WLAN ein/aus

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

RMS

• Teltonika Fernverwaltungssystem (RMS)



IoT-Plattformen

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Enthält Neustart- und Firmware-Aktualisierungsfunktionen.

Azure IoT Hub

• Kann mit Data to Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Verfügt außerdem über eine Plug-and-Play-Integration mit dem Device Provisioning Service, die die automatische Gerätebereitstellung für IoT Hubs ermöglicht

AWS IoT Core

• Dienstprogramm zur Interaktion mit der AWS-Cloud-Plattform. Jobs-Unterstützung: Aufruf der Geräte-API mithilfe der AWS Jobs-Funktionalität

Systemmerkmale

CPU

• Quad-Core ARM Cortex A7, 717 MHz

RAM

• 256 MB DDR3

Flash-Speicher

• 256 MB SPI-Flash



Firmware/Konfiguration

Web-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

RMS

• Firmware/Konfiguration für mehrere Geräte gleichzeitig aktualisieren

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Zurücksetzen auf Werkseinstellungen

• Ein vollständiges Zurücksetzen auf Werkseinstellungen stellt alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers wieder her



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++, Python und Java im Paketmanager

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuell gestaltete Firmware und Webseitenanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen.

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird



Standortverfolgung

NTRIP

• NTRIP-Protokoll (Netzwerktransport von RTCM über Internetprotokoll)



USB

Datenrate

• USB 2.0

Anwendungen

• Samba-Freigabe, USB-zu-Seriell

Externe Geräte

• Möglichkeit zum Anschluss einer externen Festplatte, eines USB-Sticks, eines zusätzlichen Modems, eines Druckers oder eines USB-Seriell-Adapters

Speicherformate

• FAT, FAT32, exFAT, NTFS (schreibgeschützt), ext2, ext3, ext4



Stromversorgung

Anschluss

• 2 x 4-polige industrielle DC-Strombuchsen für Haupt- und Redundanzstromversorgung

Eingangsspannungsbereich

• 9–50 VDC, Verpolungsschutz, Überspannungs-/Transientenschutz

Stromverbrauch

• Leerlauf: < 3 W, max.: 18 W

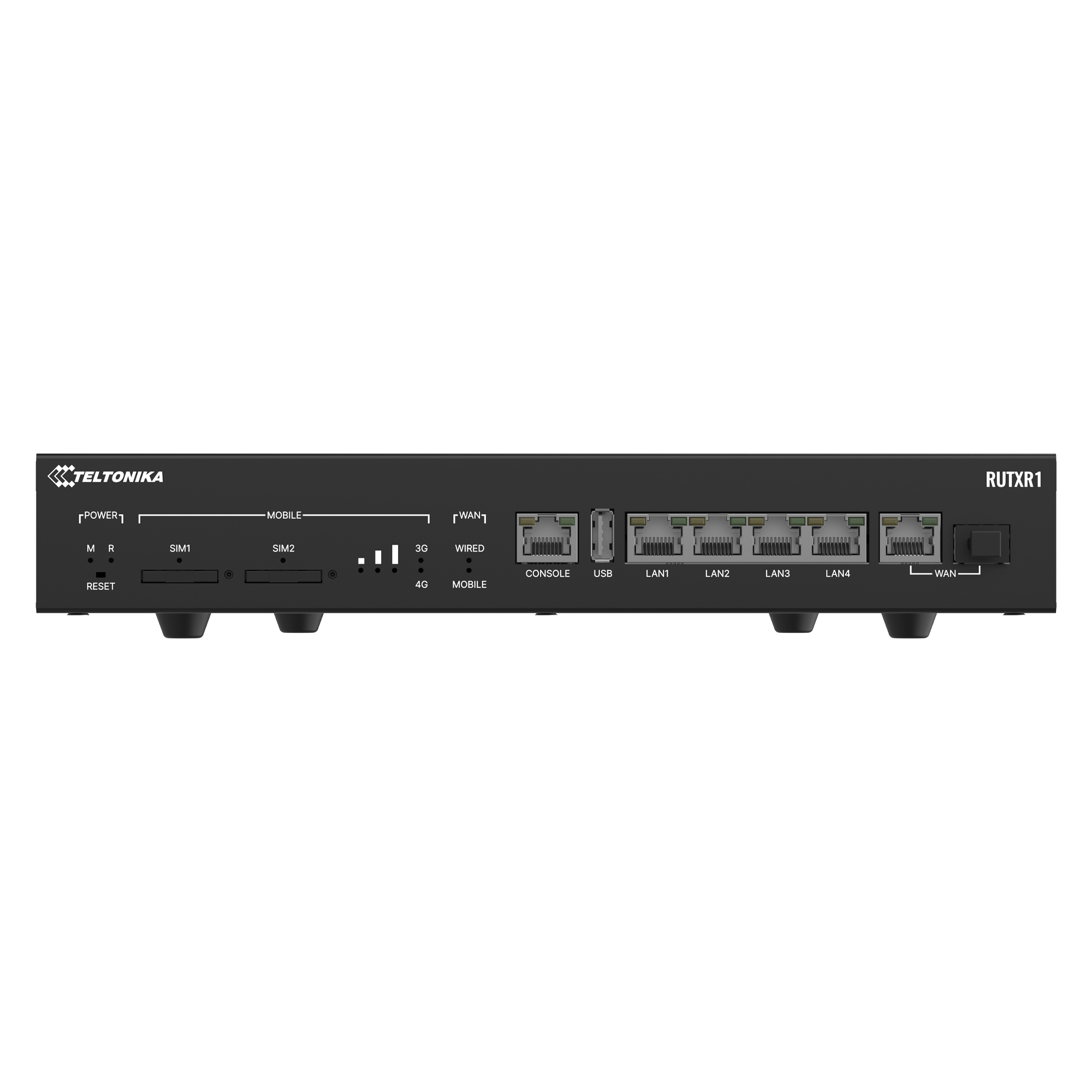

Physikalische Schnittstellen

Ethernet

• 5 x RJ45-Anschlüsse, 10/100/1000 Mbit/s

Status-LEDs

• 2 x WAN-Typ, 2 x Mobilfunkverbindungstyp, 3 x Mobilfunksignalstärke, 2 x aktive SIM-Karten, 10 x Ethernet-Status, 2 x Konsolenstatus, 2 x Stromversorgung

SIM

• 2 x SIM-Steckplätze (Mini-SIM – 2FF), 1,8 V/3 V, externe SIM-Halter

Stromversorgung

• 2 x 4-poliger DC-Anschluss

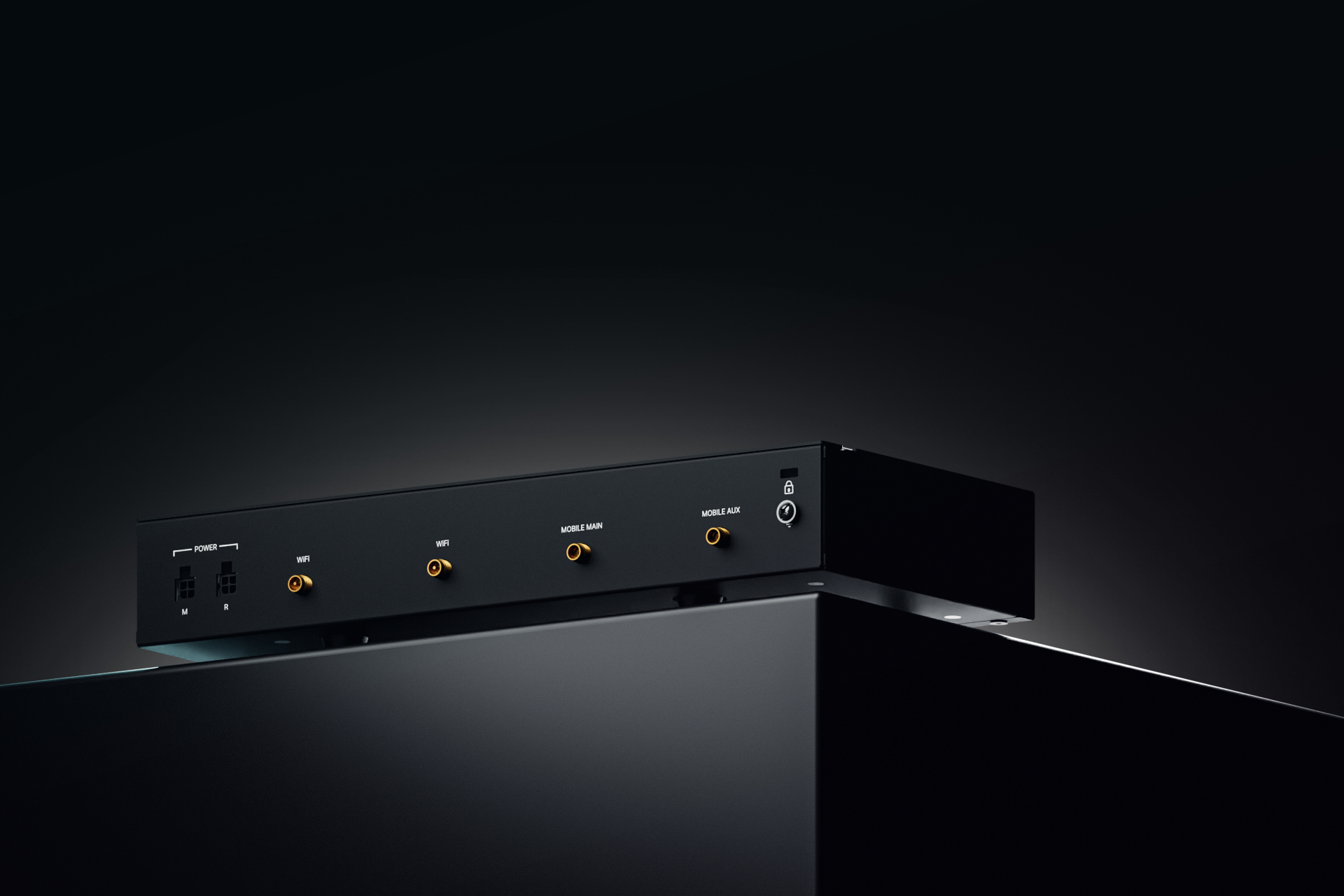

Antennen

• 2 x SMA für LTE, 2 x RP-SMA für Wi-Fi

USB

• 1 x USB-A-Anschluss für externe Geräte

Zurücksetzen

• Neustart/Benutzerstandard zurücksetzen/Werkseinstellungstaste

Erdung

• 1 x Erdungsschraube, 1 x Verriegelung

Glasfaser

• 1 x SFP-Port



Physikalische Spezifikation

Gehäusematerial

• Vollstahlgehäuse

Abmessungen (B x H x T)

• 272 x 42,6 x 122,6 mm

Gewicht

• 1093 g

Montagemöglichkeiten

• Rack-Montagesatz



Betriebsumgebung

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend



Zulassungen und Typgenehmigungen

Regulatorische Bestimmungen

• CE, UKCA, EAC, UCRF, CITC, ANRT, RCM, NTC, CB



EMV-Emissionen und Störfestigkeit

Normen

• EN 55032:2015 + A11:2020
• EN 55035:2017 + A11:2020
• EN IEC 61000-3-2:2019
• EN 61000-3-3:2013 + A1:2019
• EN 301 489-1:V2.2.3
• EN 301 489-3:V2.1.1
• EN 301 489-17:V3.2.4
• Entwurf EN 301 489-52:V1.1.2

ESD

• EN 61000-4-2:2009

Störfestigkeit gegen Strahlung

• EN IEC 61000-4-3:2006 + A1:2008 + A2:2010

EFT

• EN 61000-4-4:2012

Überspannungsfestigkeit (Netzanschluss)

• EN 61000-4-5:2014 + A1:2017

CS

• EN 61000-4-6:2014

DIP

• EN IEC 61000-4-11:2020



RF

Normen

• EN 300 328:V2.2.2
• EN 301 893:V2.1.1
• EN 300 440:V2.2.1
• EN 301 908-1:V13.1.1
• EN 301 908-2:V13.1.1
• EN 301 908-13:V13.1.1



SICHERHEIT

Normen

• CE : EN 62368-1:2014 + A11:2017, EN 62232:2017, EN 50385:2017
• UL/CSA-Sicherheit : UL 62368-1 (3. Ausgabe, überarbeitet am 13. Dezember 2019), CAN/CSA C22.2 Nr. 62368-1:19 (3. Ausgabe, überarbeitet am 13. Dezember 2019)
• CB : IEC 62368-1:2018
