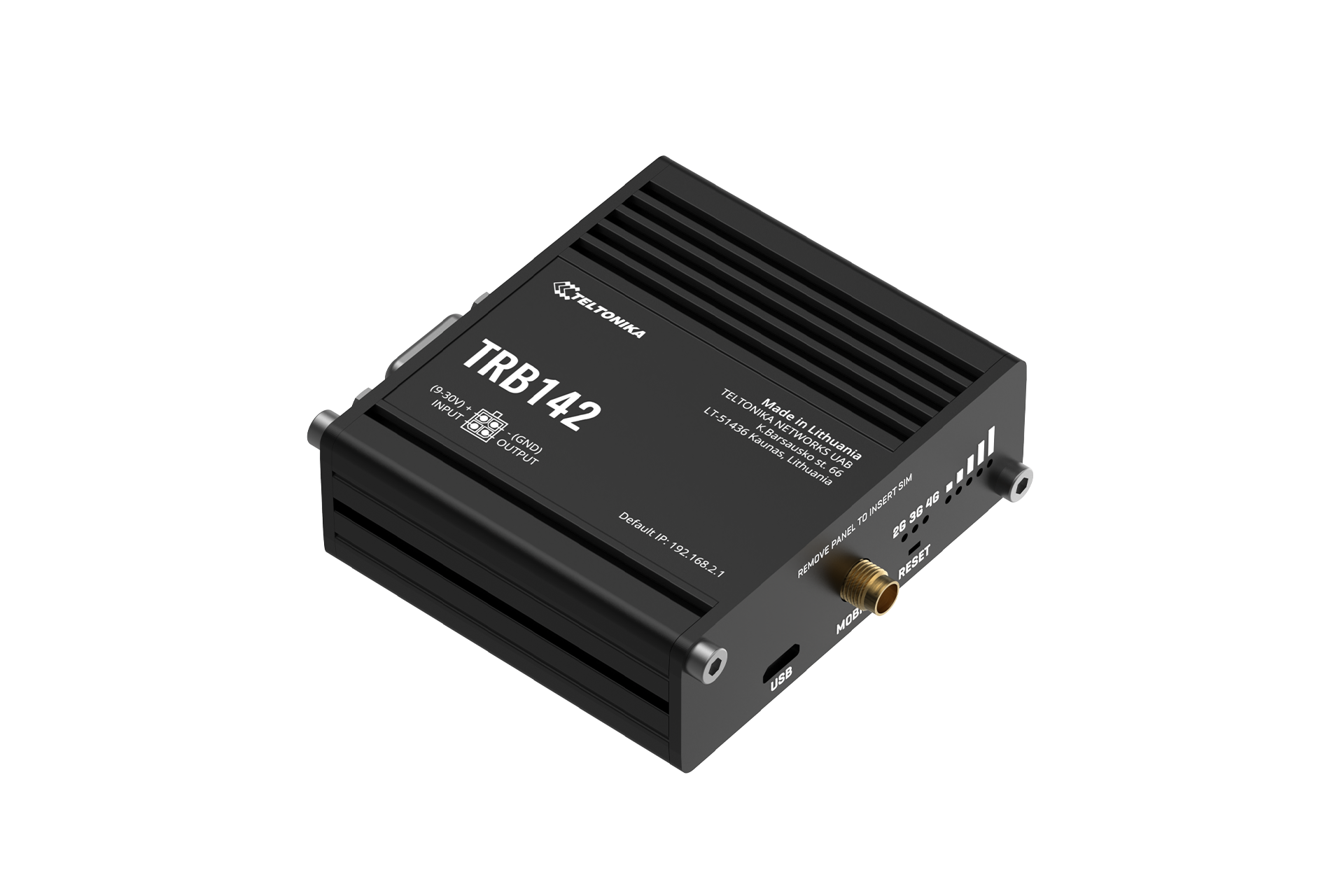

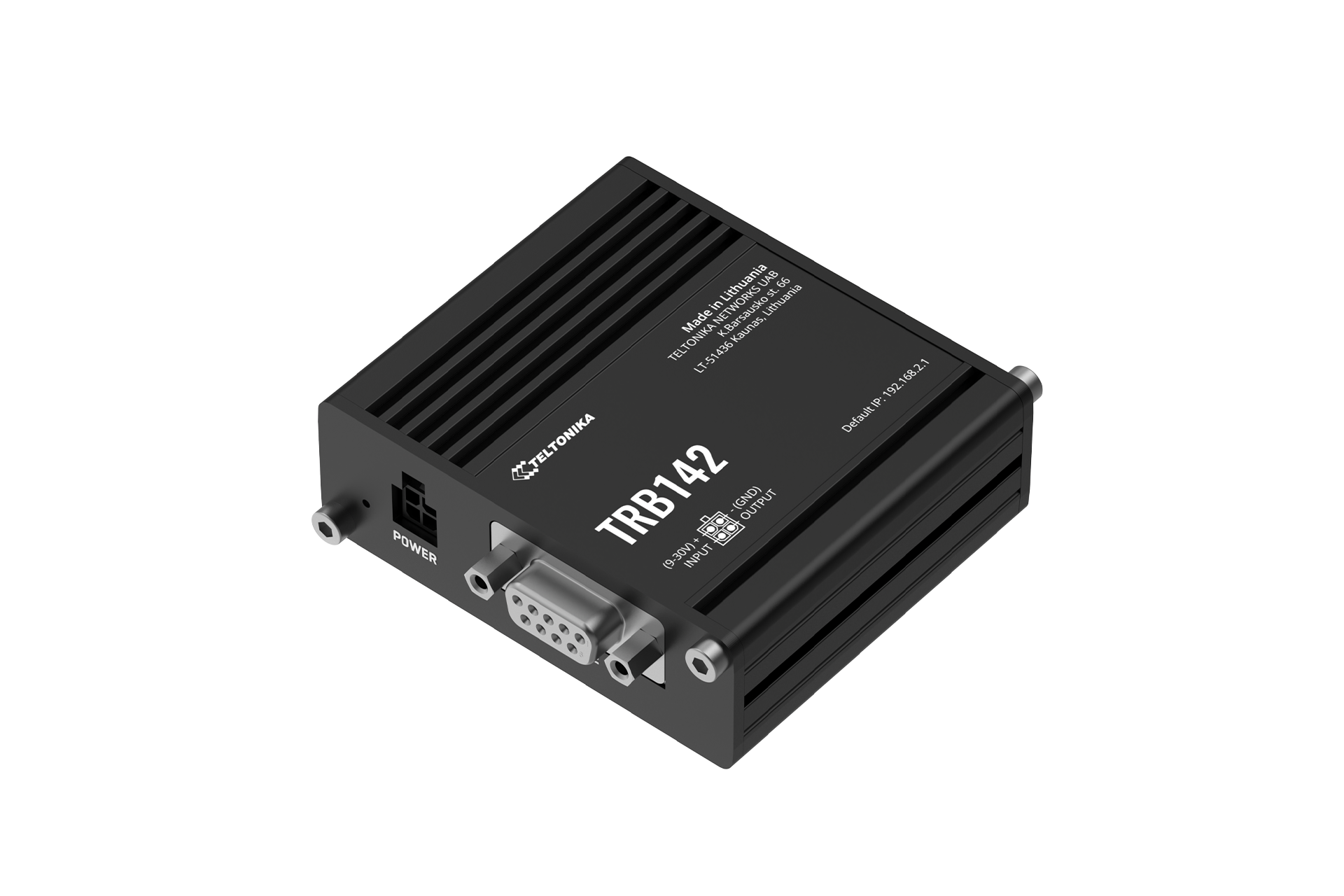

Robustes industrielles LTE RS232-Gateway TRB142

MOBILE

Mobiles Modul

• 4G LTE Cat 1 bis zu 10 Mbit/s DL/5 Mbit/s UL; 3G bis zu 384 kbit/s DL/384 kbit/s UL; 2G bis zu 296 kbit/s DL/236,8 kbit/s UL

3GPP-Veröffentlichung

• Version 12

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, Bandbreite, verbundenes Frequenzband, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von unstrukturierten ergänzenden Dienstdatennachrichten

Block-/Zulassungsliste

• Betreibersperr-/Zulassungsliste (nach Land oder für einzelne Betreiber)

Mehrere PDN

• Möglichkeit, unterschiedliche PDNs für mehrere Netzwerkzugänge und Dienste zu nutzen

Bandmanagement

• Bandsperre, Anzeige des verwendeten Bandstatus

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Auto APN

Brücke

• Direkte Verbindung (Bridge) zwischen Mobilfunk-ISP und Gerät im LAN

Durchleitung

• Das Gateway weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu.



NETZWERK

Routing

• Statisches Routing

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT

VoIP-Passthrough-Unterstützung

• H.323- und SIP-alg-Protokoll-NAT-Helfer, die das korrekte Routing von VoIP-Paketen ermöglichen.

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, Anpassung der TTL-Zielwerte

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Hafenmanagement

• Geräteanschlüsse anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, deren Übertragungsgeschwindigkeit ändern usw.

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

DHCP

• Statische und dynamische IP-Adressvergabe, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC-Adressen mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DDNS

• Unterstützt werden über 77 Dienstanbieter, weitere können manuell konfiguriert werden.

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

Netzwerk-Backup

• Mobile, VRRP, kabelgebundene Optionen, die jeweils als automatisches Failover genutzt werden können.

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

Verkehrsmanagement

• Echtzeitüberwachung, Diagramme zur Funksignalstärke, Verlauf der Verkehrsnutzung



SICHERHEIT

Authentifizierung

• Vorinstallierter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsprävention

• DDoS-Schutz (Schutz vor SYN-Floods, SSH-Angriffen, HTTP/HTTPS-Angriffen), Schutz vor Port-Scans (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobilfunk-Kontingentkontrolle

• Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnschwelle, Telefonnummer

Webfilter

• Blacklist zum Blockieren unerwünschter Websites, Whitelist zum Festlegen ausschließlich zulässiger Websites

Zugangskontrolle

• Flexible Zugriffskontrolle für SSH, Webinterface, CLI und Telnet

Zertifikatsmanager

• Das Zertifikatserstellungstool ermöglicht die Erstellung von CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikaten.



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden; 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3- und L2TP-over-IPsec-Unterstützung

Tunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern die TLS-Verschlüsselungsfunktionalität hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind.

DMVPN

• Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier VPN-Client-Unterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung.



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MQTT-Gateway

Modbus MQTT Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom MODBUS-Server über einen MQTT-Broker.



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• TCP, RTU (RS232)

Benutzerdefinierte Register

• MODBUS TCP-Benutzerregisterblockanforderungen, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können.

Unterstützte Datenformate

1. 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



DATEN AN SERVER

Protokoll

• HTTP(S), MQTT, Azure MQTT

Daten an Server

• Parameter aus verschiedenen Quellen und Protokollen extrahieren und an einen einzigen Server senden; benutzerdefinierte LUA-Skripte, die es Skripten ermöglichen, die Daten-zu-Server-Funktion des Routers zu nutzen.



DNP3

Unterstützte Modi

• Bahnhof, Außenbahnhof

Unterstützte Verbindung

• TCP, RTU (RS232)



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Kunde

Unterstützte Verbindungstypen

• TCP, RTU (RS232)



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



ÜBERWACHUNG UND MANAGEMENT

WEB-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen über verfügbare Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

SMS

• SMS-Status, SMS-Konfiguration

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgang ein/aus, Annehmen/Auflegen mit Timer

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

Effektivwert

• Teltonika Fernverwaltungssystem (RMS)



IoT-PLATTFORMEN

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Enthält Neustart- und Firmware-Aktualisierungsfunktionen.

Azure IoT Hub

• Kann mit der Datenübertragung an den Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Bietet außerdem eine Plug-and-Play-Integration mit dem Gerätebereitstellungsdienst, die die automatische Gerätebereitstellung auf IoT Hubs ermöglicht.

AWS IoT Core

• Hilfsprogramm zur Interaktion mit der AWS-Cloud-Plattform. Unterstützung für AWS Jobs: Aufruf der Geräte-API mithilfe der AWS-Jobs-Funktionalität.



SYSTEMEIGENSCHAFTEN

CPU

• ARM Cortex-A7 1,2 GHz

RAM

• 128 MB, DDR2

Flash-Speicher

• 512 MB, SPI-Flash



FIRMWARE/KONFIGURATION

WEB-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

Effektivwert

• Firmware-/Konfigurationsaktualisierung für mehrere Geräte gleichzeitig

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Auf Werkseinstellungen zurücksetzen

• Durch das Zurücksetzen auf Werkseinstellungen werden alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers zurückgesetzt.



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++ und Python im Paketmanager

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuell gestaltete Firmware und Webseitenanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen.

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird.



EINGANG/AUSGANG

Konfigurierbare E/A

• 2 konfigurierbare Ein-/Ausgänge. Digitaler Eingang: 0–5 V als logisch niedrig, 8–30 V als logisch hoch erkannt. Open Collector.
• Konfigurierbarer I/O-Ausgang, max. Ausgangsspannung 30 V, 300 mA. Konfigurierbare Ein-/Ausgänge sind beim TRB142*2**** nicht verfügbar.

Ausgangssteuerung

• HTTP POST/GET, Zeitplan

Veranstaltungen

• E-Mail, RMS, SMS

I/O-Jonglierer

• Ermöglicht das Festlegen bestimmter E/A-Bedingungen zum Auslösen eines Ereignisses



LEISTUNG

Anschluss

• 4-polige industrielle Gleichstromsteckdose

Eingangsspannungsbereich

• 9–30 V DC, Verpolungsschutz; Überspannungsschutz >31 V DC, max. 10 µs

Stromverbrauch

• < 5 W



PHYSIKALISCHE SCHNITTSTELLEN

Ein-/Ausgänge

• 2 x konfigurierbare I/O-Pins am 4-poligen Stromanschluss (I/O nicht verfügbar bei TRB142*2****)

Status-LEDs

• 3 LEDs zur Anzeige des Verbindungstyps, 5 LEDs zur Anzeige der Verbindungsstärke, 1 LED zur Anzeige des Betriebszustands

SIM

• 1 x SIM-Kartensteckplatz (Mini-SIM – 2FF), 1,8 V/3 V

Leistung

• 1 x 4-poliger Stromanschluss

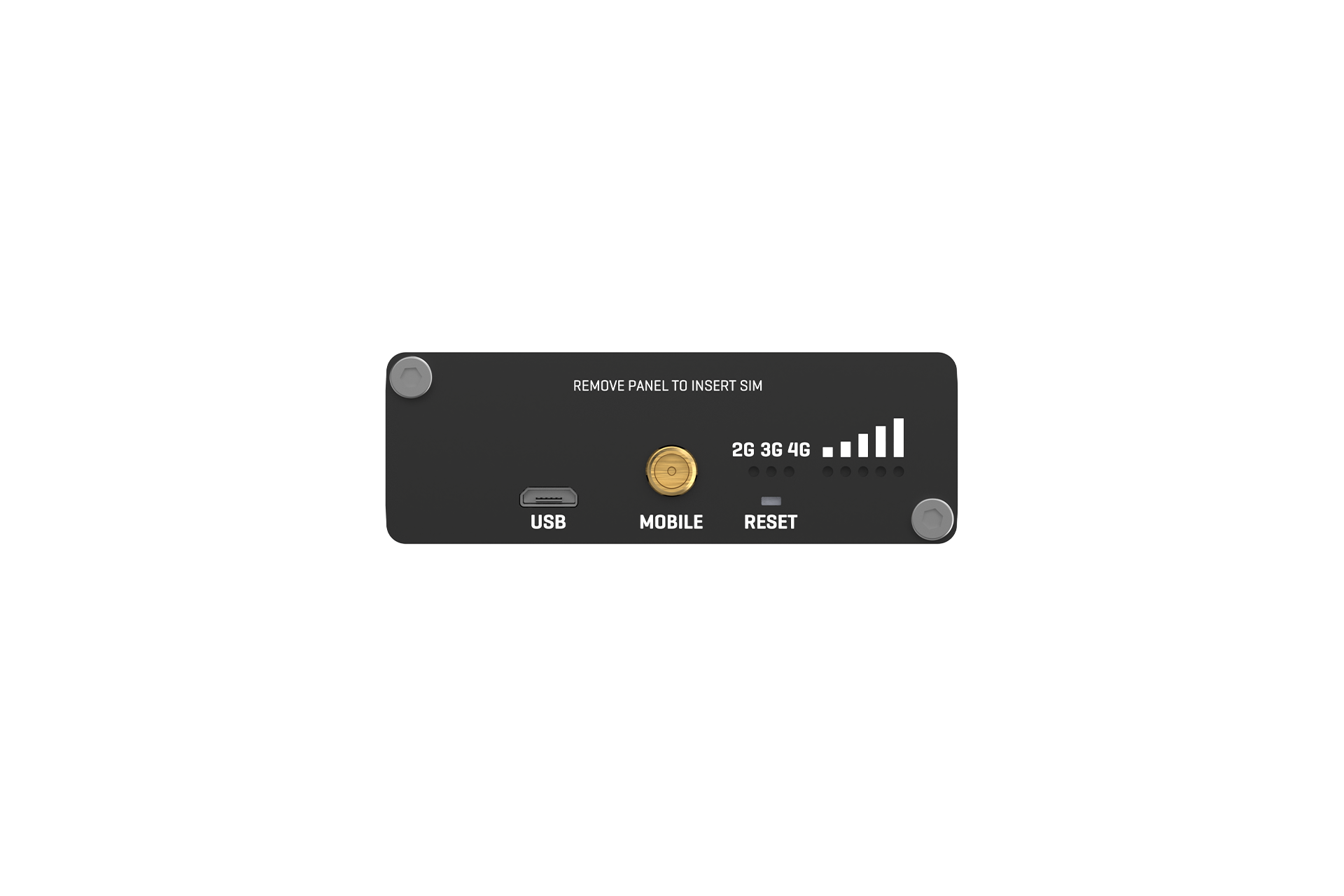

Antennen

• 1 x SMA für LTE

USB

• 1 x Virtuelle Netzwerkschnittstelle über Micro-USB

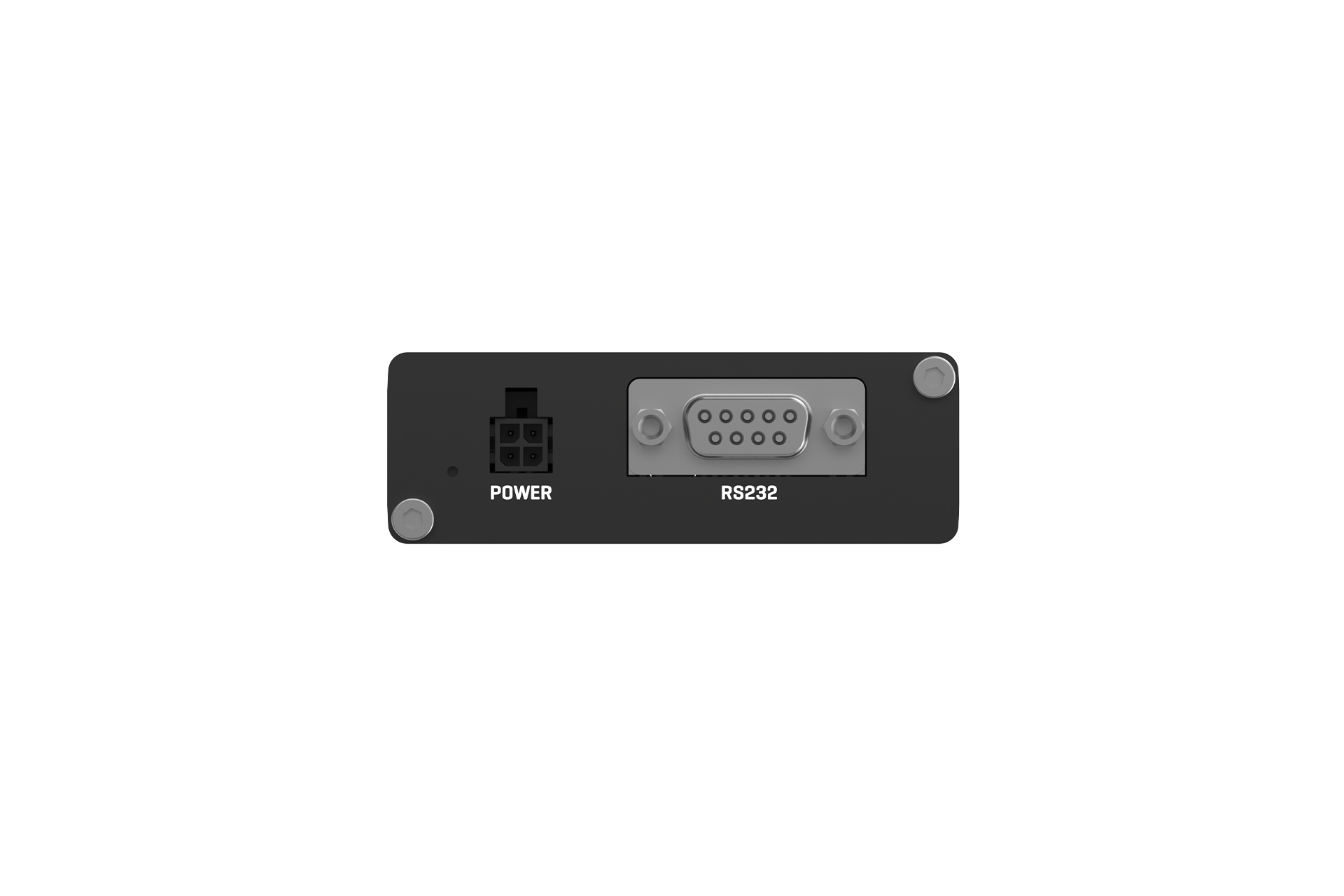

RS232

• 1 x DB9-Buchse

Zurücksetzen

• Neustart-/Benutzerstandard-Zurücksetzungs-/Werksreset-Taste



PHYSIKALISCHE SPEZIFIKATION

Gehäusematerial

• Aluminiumgehäuse

Abmessungen (B x H x T)

• 74,5 x 25 x 64,4 mm

Gewicht

• 135 g

Montageoptionen

• DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagesatz)



BETRIEBSUMGEBUNG

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend

Schutzart

• IP30



GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN

Regulierung

• CE, UKCA, EAC, UCRF, ANRT, Kenia, ICASA, Anatel, Arcotel, NOM, RCM, Giteki, NTC, SRRC, NAL, NBTC, CB

Operator

• Deutsche Telekom AG



EMV-EMSSIONEN UND STÖRFESTIGKEIT

Standards

• Entwurf EN 301 489-1 V2.2.0
• Entwurf EN 301 489-52 V1.1.0

ESD

• EN 61000-4-2:2009

Strahlungsimmunität

• EN IEC 61000-4-3:2006 + A1:2008 + A2:2010

EFT

• EN 61000-4-4:2012

Überspannungsfestigkeit (Netzanschluss)

• EN 61000-4-5:2014

CS

• EN 61000-4-6:2014

TAUCHEN

• EN 61000-4-11:2004



RF

Standards

• EN 301 511 V12.5.1
• EN 301 908-1 V13.1.1
• EN 301 908-2 V13.1.1
• EN 301 908-13 V13.1.1



SICHERHEIT

Standards

• CE : EN 62368-1:2014 + A11:2017, EN IEC 62232:2020, EN 50385:2017
• UL/CSA-Sicherheit : UL 62368-1 (3. Ausgabe, überarbeitet am 13. Dezember 2019),
• CAN/CSA C22.2 Nr. 62368-1:19 (3. Aufl., überarbeitet am 13. Dezember 2019)
• RCM : AS/NZS 62368.1:2018
• CB : IEC 62368-1:2018
