OTD144 Outdoor-WLAN-Router OTD144

Mobilfunk

Mobilfunkmodul

• 4G LTE bis zu 150 DL/50 UL Mbit/s; 3G bis zu 21 DL/5,76 UL Mbit/s; 2G bis zu 236,8 DL/236,8 UL Mbit/s

3GPP-Version

• Version 9

SIM-Karten-Umschaltung

• 2 SIM-Karten, automatische Umschaltung bei schwachem Signal, Datenlimit, SMS-Limit, Roaming, keinem Netz, Netz verweigert, Datenverbindungsfehler, SIM-Inaktivitätsschutz

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, Bandbreite, verbundenes Band, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von USSD-Nachrichten (Unstructured Supplementary Service Data).

Sperr-/Zulassungsliste

• Betreiber-Sperr-/Zulassungsliste (nach Land oder einzelnen Betreibern)

Bandmanagement

• Bandsperre, Anzeige des verwendeten Bandstatus

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Automatischer APN

Brücke

• Direkte Verbindung (Brücke) zwischen Mobilfunk-ISP und Gerät im LAN

Passthrough

• Der Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu.



Drahtlos

Drahtlosmodus

• 802.11b/g/n (Wi-Fi 4), Zugangspunkt (AP), Station (STA)

Wi-Fi-Sicherheit

• WPA2-Enterprise: PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Automatische Verschlüsselungsmodi, Client-Trennung, EAP-TLS mit PKCS#12-Zertifikaten, Automatische Wiederverbindung deaktivieren, 802.11w Protected Management Frames (PMF)

SSID/ESSID

• SSID-Stealth-Modus und Zugriffskontrolle basierend auf der MAC-Adresse

WLAN-Nutzer

• Bis zu 100 gleichzeitige Verbindungen

Funktionen für drahtlose Konnektivität

• Drahtloses Mesh-Netzwerk (802.11s), schnelles Roaming (802.11r), Funkressourcenmessung (802.11k), BSS-Übergangsmanagement (802.11v), Client-Isolation, SSID ausblenden, WMM

Drahtlos-MAC-Filter

• Zulassungsliste, Sperrliste

Drahtlos-QR-Code-Generator

• Nach dem Scannen erhält der Benutzer automatisch Zugang zu Ihrem Netzwerk, ohne Anmeldeinformationen eingeben zu müssen.

TravelMate

• Die Startseite des WLAN-Hotspots an ein nachfolgendes verbundenes Gerät weiterleiten



Ethernet

LAN

• 2 x Ethernet-Anschlüsse (können als WAN konfiguriert werden), 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt Auto-MDI/MDIX-Crossover



PoE-Eingang

PoE-Anschlüsse

• 1 x PoE-Eingang

PoE-Standards

• 802.3af/at



PoE-Ausgang

PoE-Anschlüsse

• 1 x PoE-Ausgang

PoE-Standards

• 802.3af Alternative B

Maximale PoE-Leistung pro Port (an PSE)

• 15 W Max. (abhängig vom Netzteil)



Netzwerk

Routing

• Statisches Routing, dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), richtlinienbasiertes Routing

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake-on-LAN (WOL), VXLAN

VoIP-Passthrough-Unterstützung

• H.323- und SIP-alg-Protokoll-NAT-Helfer, die das korrekte Routing von VoIP-Paketen ermöglichen

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, Anpassung der TTL-Zielwerte

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Portverwaltung

• Geräteports anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, Übertragungsgeschwindigkeit ändern usw

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

DHCP

• Statische und dynamische IP-Zuweisung, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DDNS

• Unterstützt >77 Dienstanbieter, andere können manuell konfiguriert werden

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

Netzwerk-Backup

• VRRP, kabelgebundene Optionen, die jeweils als automatisches Failover genutzt werden können

Hotspot

• Captive Portal (Hotspot), interner/externer Radius-Server, Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung, interne/externe Landingpage, Walled Garden, Benutzerskripte, URL-Parameter, Benutzergruppen, individuelle Benutzer- oder Gruppenbeschränkungen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und die Möglichkeit zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

Verkehrsmanagement

• Echtzeitüberwachung, Diagramme zur drahtlosen Signalstärke, Verkehrsnutzungshistorie



Sicherheit

Authentifizierung

• Vorab geteilter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsprävention

• DDoS-Schutz (Schutz vor SYN-Floods, SSH-Angriffen, HTTP/HTTPS-Angriffen), Schutz vor Port-Scans (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobile Datenvolumenkontrolle

• Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnlimit, Telefonnummer

Webfilter

• Sperrliste zum Blockieren unerwünschter Websites, Zulassungsliste zur Angabe nur zulässiger Websites

Zugriffskontrolle

• Flexible Zugriffskontrolle für SSH, Weboberfläche, CLI und Telnet

Zertifikatsverwaltung

• Das Zertifikatserstellungstool ermöglicht die Erstellung von CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikaten.

802.1x

• Portbasierter Netzwerkzugriffskontrollserver



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden; 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3, L2TP über IPsec-Unterstützung

Stunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern TLS-Verschlüsselungsfunktionen hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind

DMVPN

• Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier-VPN-Clientunterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• TCP

Benutzerdefinierte Register

• MODBUS TCP-Anforderungen an benutzerdefinierte Register, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



Daten an Server

Protokoll

• HTTP(S), MQTT, Azure MQTT

Daten an Server

• Parameter aus verschiedenen Quellen und Protokollen extrahieren und an einen einzigen Server senden; benutzerdefinierte LUA-Skripte, die es Skripten ermöglichen, die Daten-zu-Server-Funktion des Routers zu nutzen.



MQTT-Gateway

Modbus MQTT-Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom Modbus-Server über einen MQTT-Broker



DNP3

Unterstützte Modi

• Station, Außenstation

Unterstützte Verbindung

• TCP



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Client

Unterstützte Verbindungstypen

• TCP



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



Überwachung & Verwaltung

Web-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen zur Verfügbarkeit von Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

E-Mail

• Empfangen Sie E-Mail-Benachrichtigungen über den Status verschiedener Dienste

SMS

• SMS-Status, SMS-Konfiguration

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgabe ein/aus, Annehmen/Auflegen mit Timer

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

RMS

• Teltonika Fernverwaltungssystem (RMS)



IoT-Plattformen

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Enthält Neustart- und Firmware-Aktualisierungsfunktionen.

Azure IoT Hub

• Kann mit Data to Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Verfügt außerdem über eine Plug-and-Play-Integration mit dem Device Provisioning Service, die die automatische Gerätebereitstellung für IoT Hubs ermöglicht

AWS IoT Core

• Dienstprogramm zur Interaktion mit der AWS-Cloud-Plattform. Jobs-Unterstützung: Aufruf der Geräte-API mithilfe der AWS Jobs-Funktionalität



Systemmerkmale

CPU

• Mediatek, 580 MHz, MIPS 24KEc

RAM

• 128 MB

Flash-Speicher

• 16 MB



Firmware/Konfiguration

Web-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

RMS

• Firmware/Konfiguration für mehrere Geräte gleichzeitig aktualisieren

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Zurücksetzen auf Werkseinstellungen

• Ein vollständiges Zurücksetzen auf Werkseinstellungen stellt alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers wieder her



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++, Python und Java im Paketmanager

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuelle Firmware und Webanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird



Stromversorgung

Anschluss

• RJ45-Buchse

Eingangsspannungsbereich

• 42,5–57,0 VDC, Verpolungsschutz, Überspannungs-/Transientenschutz

Eingangsspannungsbereich für PoE

• 42,5–57,0 VDC, Verpolungsschutz, Überspannungs-/Transientenschutz

Stromverbrauch

• Leerlauf: < 2,5 W / Maximal: < 6 W / PoE Max < 21 W



Physikalische Schnittstellen

Ethernet

• 2 x RJ45-Anschlüsse, 10/100 Mbit/s

Status-LEDs

• 3 x Mobilfunkverbindungstyp, 3 x Mobilfunkverbindungsstärke, 4 x ETH-Status-LEDs

SIM

• 2 x SIM-Steckplätze (Mini-SIM – 2FF), 1,8 V/3 V

Stromversorgung

• RJ45, PoE-Eingang, 42,5 – 57,0 V DC

Antennen

• 2 x interne Antennen

Antennenspezifikationen

• 2 x 698 – 960 / 1710 – 2690 MHz, 50 Ω, VSWR < 3, Gewinn < 4,5 dBi, omnidirektional

Zurücksetzen

• Neustart/Benutzerstandard zurücksetzen/Werkseinstellungstaste



Physikalische Spezifikation

Gehäusematerial

• Kunststoff (PC+ASA)

Abmessungen (B x H x T)

• 110 x 49,30 x 235 mm

Gewicht

• 315 g

Montagemöglichkeiten

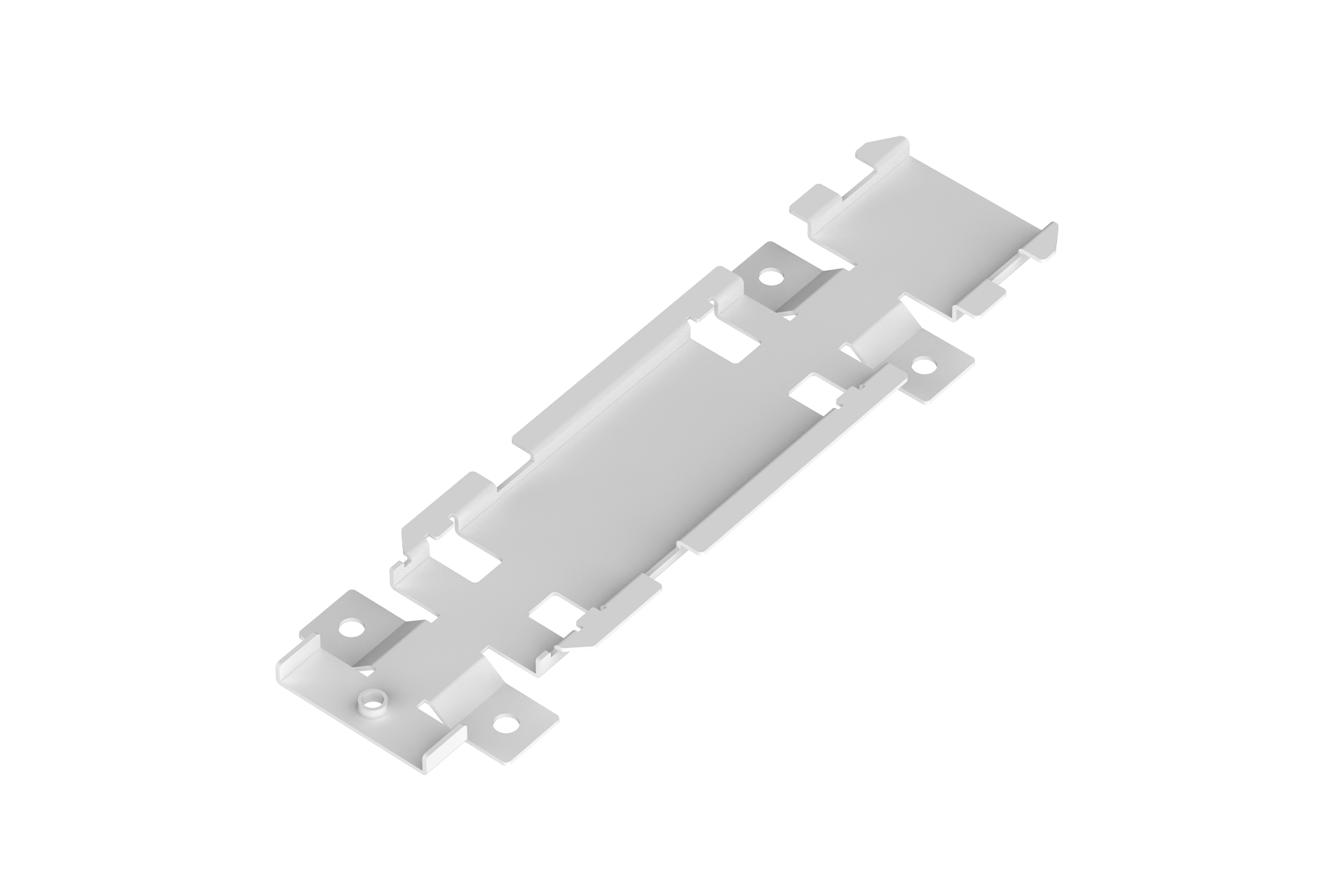

• Montagehalterung (für vertikale ebene Flächen oder Mastmontage)



Betriebsumgebung

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend

Schutzart

• IP55



Zulassungen und Typgenehmigungen

Regulatorische Bestimmungen

• CE, UKCA, CB, RCM, WEEE, EAC, UCRF
