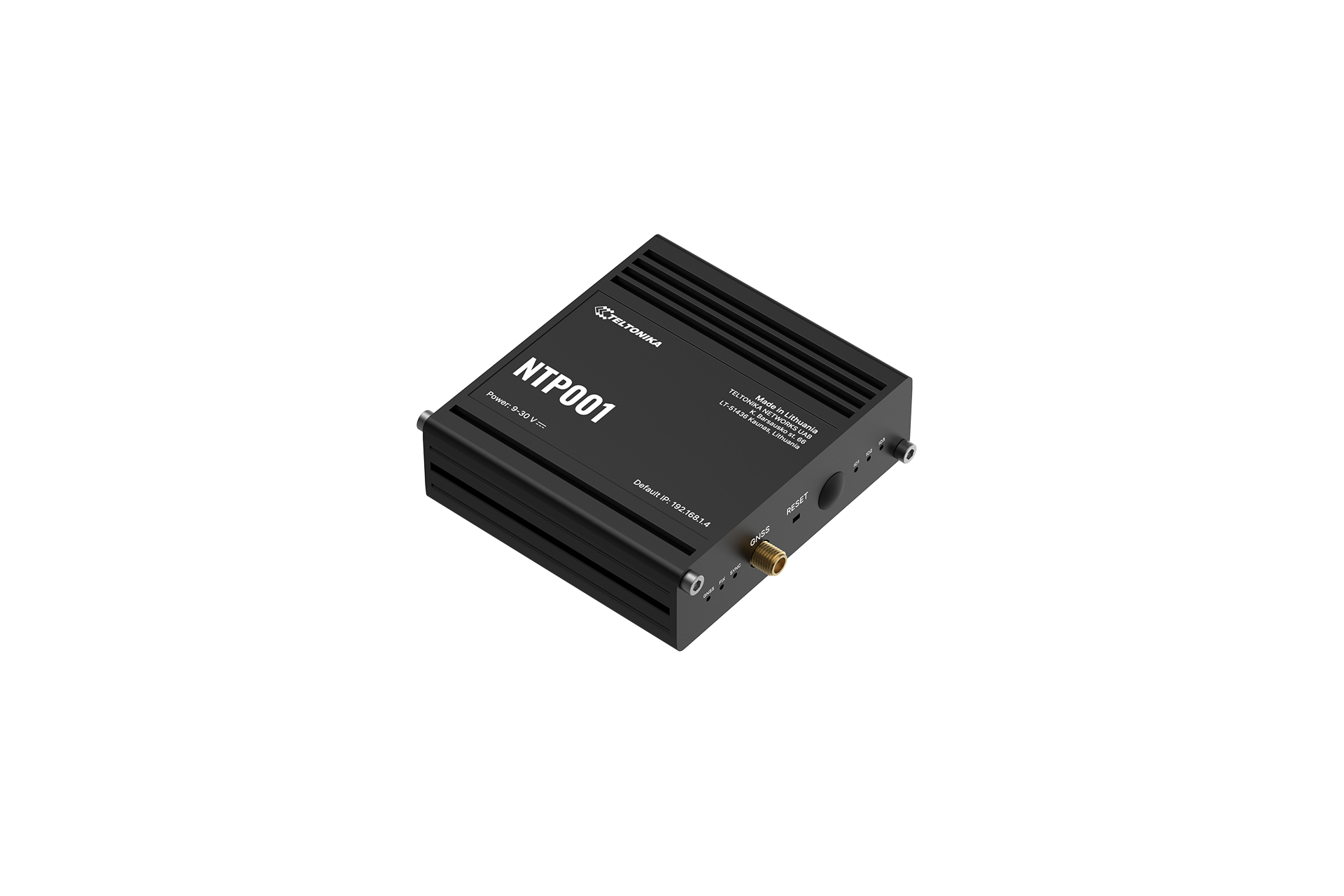

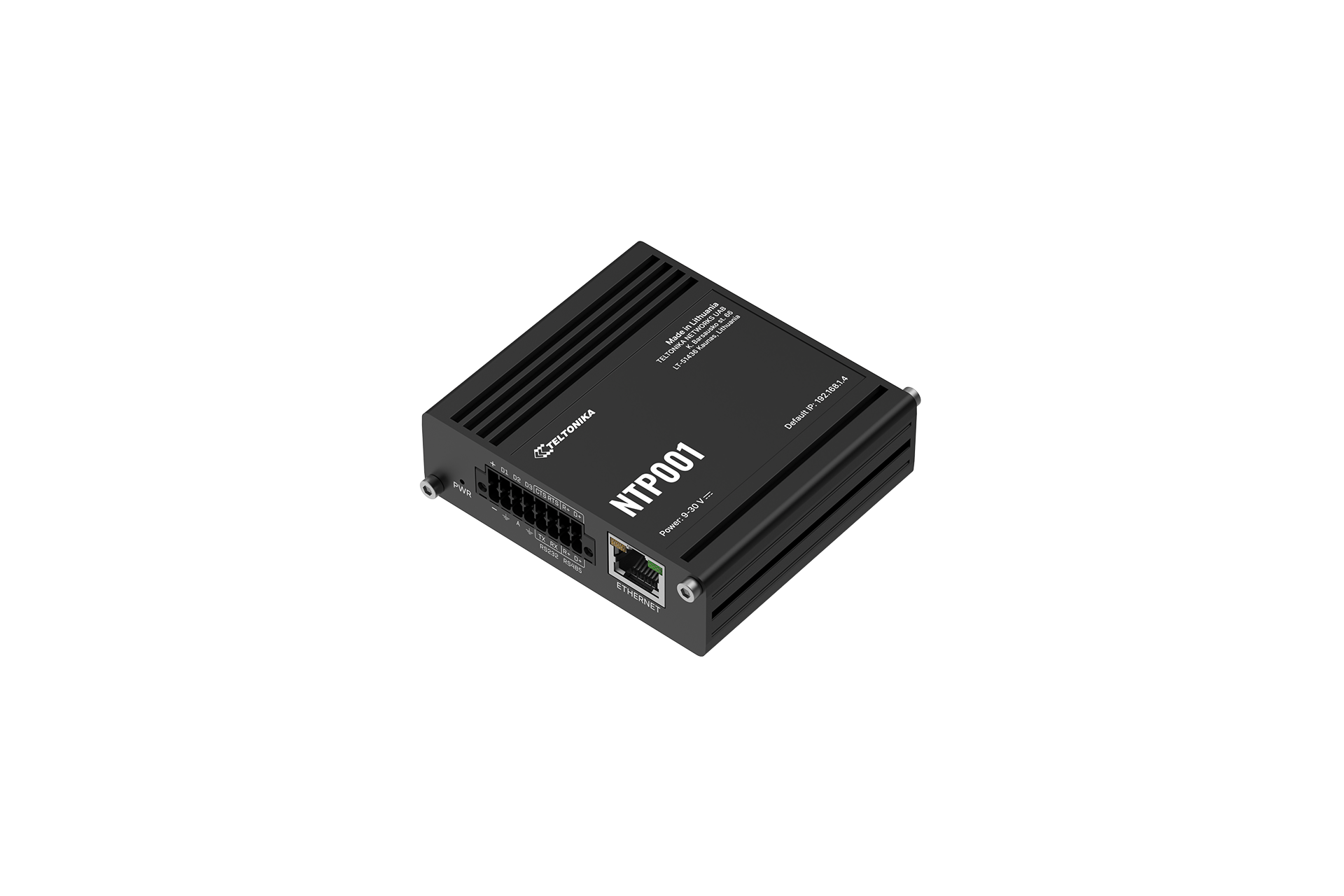

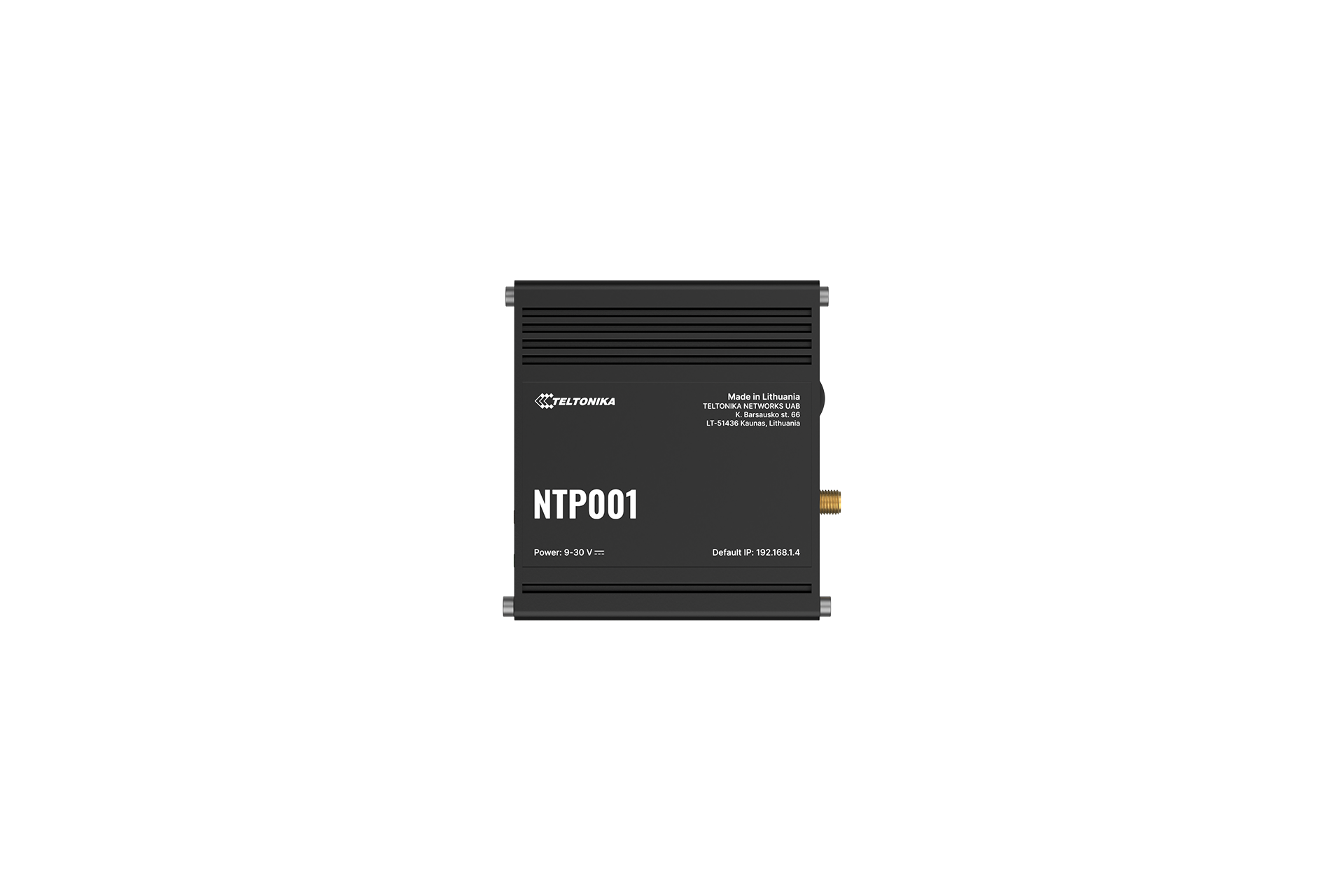

NTP-SERVER NTP001

Ethernet

LAN

• 1 x LAN-Anschluss, 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt Auto-MDI/MDIX-Crossover



Netzwerk

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL/TLS, ARP, SSH, DHCP, SNMP, MQTT

Verbindungsüberwachung

• Neustart per Ping, Neustart per Wget, regelmäßiger Neustart

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

DDNS

• Unterstützt >77 Dienstanbieter, andere können manuell konfiguriert werden



Sicherheit

Authentifizierung

• Vorab geteilter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Webfilter

• Sperrliste zum Blockieren unerwünschter Websites, Zulassungsliste zur Angabe nur zulässiger Websites

Zugriffskontrolle

• Flexible Zugriffskontrolle für SSH, Weboberfläche, CLI und Telnet

802.1x

• Portbasierter Netzwerkzugriffskontrollclient



NTP

Unterstützte Modi

• Server – Empfängt die Zeit vom GPS und fungiert als NTP-Server, um die Zeit an andere Geräte zu senden (Stratum 1). Sendet die Zeit über UDP oder seriell (RS232, RS485).

Tagesprotokoll

• TCP/UDP

Daten über seriell

• RS232/RS485

NTP

• NTPv4, NTP-Authentifizierung (MD5/SHA1), Unicast-/Multicast-/Broadcast-Modus

Protokoll

• NTP Stratum 1 Zeitserver (NTPv4)

NTP-Genauigkeit

• Ethernet NTP ±1 ms insgesamt

NTP-Leistung

• >300 NTP-Anfragen pro Sekunde (Leitungsgeschwindigkeit)

Synchronisierungsgenauigkeit

• LAN-Synchronisierung typischerweise 1–10 ms



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• RTU (RS232, RS485), TCP

Benutzerdefinierte Register

• MODBUS TCP-Anforderungen an benutzerdefinierte Register, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



MQTT-Gateway

Modbus MQTT-Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom Modbus-Server über einen MQTT-Broker



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



Überwachung & Verwaltung

Web-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen zur Verfügbarkeit von Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

SSH

• SSH (v1, v2)

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

MODBUS

• MODBUS TCP-Status/Steuerung



Systemmerkmale

CPU

• Mediatek, 580 MHz, MIPS 24KEc

RAM

• 128 MB, DDR2

Flash-Speicher

• 16 MB, NOR-Flash



Firmware/Konfiguration

Web-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Zurücksetzen auf Werkseinstellungen

• Ein vollständiges Zurücksetzen auf Werkseinstellungen stellt alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers wieder her



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox Shell (ash), Lua 5.1, C, C++

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuelle Firmware und Webanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen



ZEITSYNCHRONISATION

Erfassungsempfindlichkeit

• Erfassungsempfindlichkeit -146 dBm, Wiedererfassungsempfindlichkeit -157 dBm, Nachführempfindlichkeit -157 dBm

Zeitquelle

• GPS 1575,42 ±1,023 MHz, GLONASS 1597,5–1605,8 MHz, Galileo 1575,42 ±2,046 MHz, BDS 1561,098 ±2,046 MHz

Start

• Kaltstart-GPS-Erfassung in <120 Sekunden



Seriell

RS232

• Klemmenblockanschluss: TX, RX, RTS, CTS

RS485

• Klemmenblockanschluss: D+, D-, R+, R- (2- oder 4-adrige Schnittstelle)



Ein-/Ausgang

Eingang

• 3 x Digitaleingang, 0 – 6 V als logisch niedrig erkannt, 8 – 30 V als logisch hoch erkannt

Ausgang

• 3 x Digitalausgang, Open-Collector-Ausgang, max. Ausgang 30 V, 300 mA



Stromversorgung

Anschluss

• 2-poliger Anschluss in 16-poliger Industrieklemme

Eingangsspannungsbereich

• 9–30 V DC, Überspannungsschutz, Verpolungsschutz, Überspannungsschutz ±1 kV, max. 50 µs

Stromverbrauch

• Leerlauf: < 2 W, Maximal: < 3,5 W

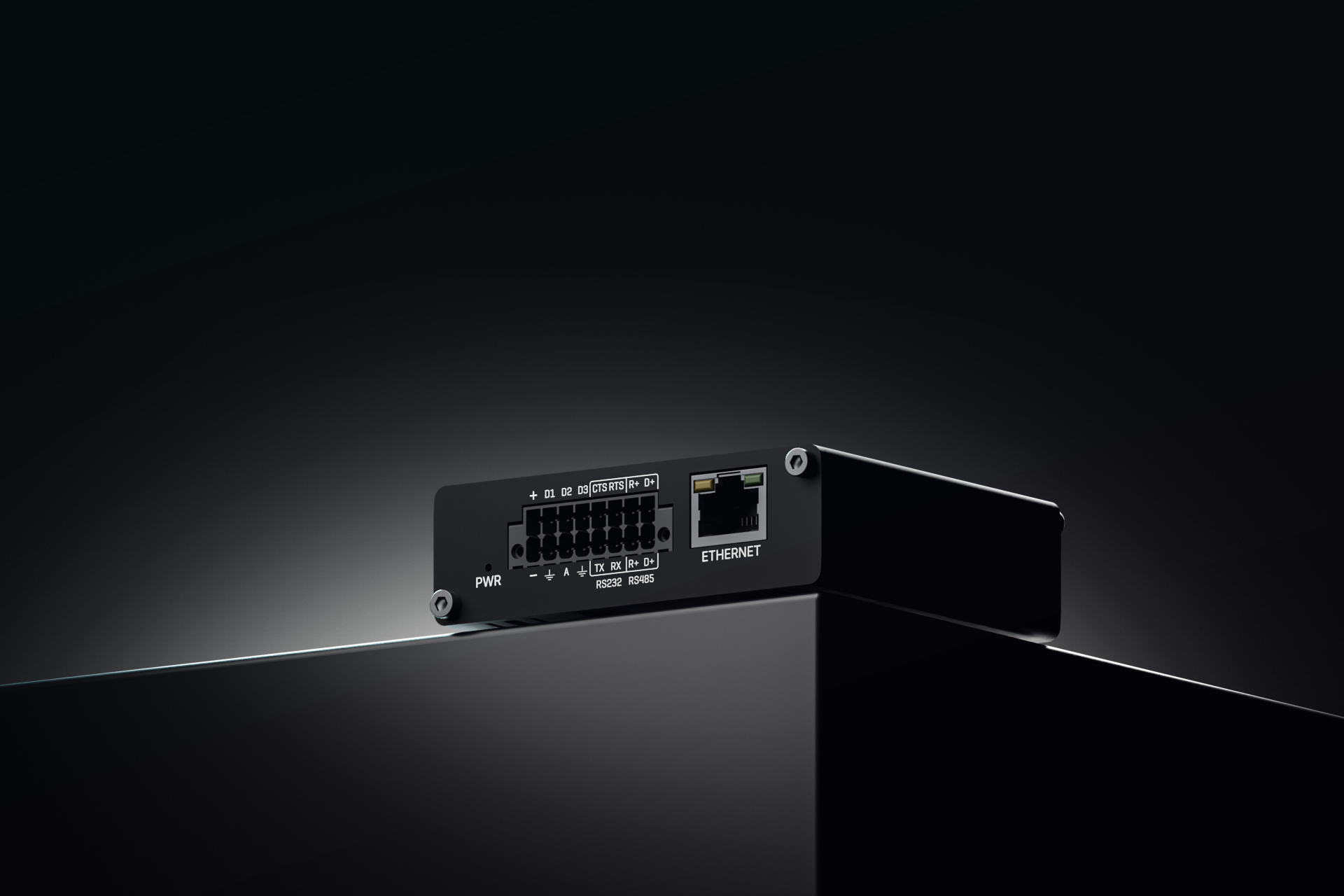

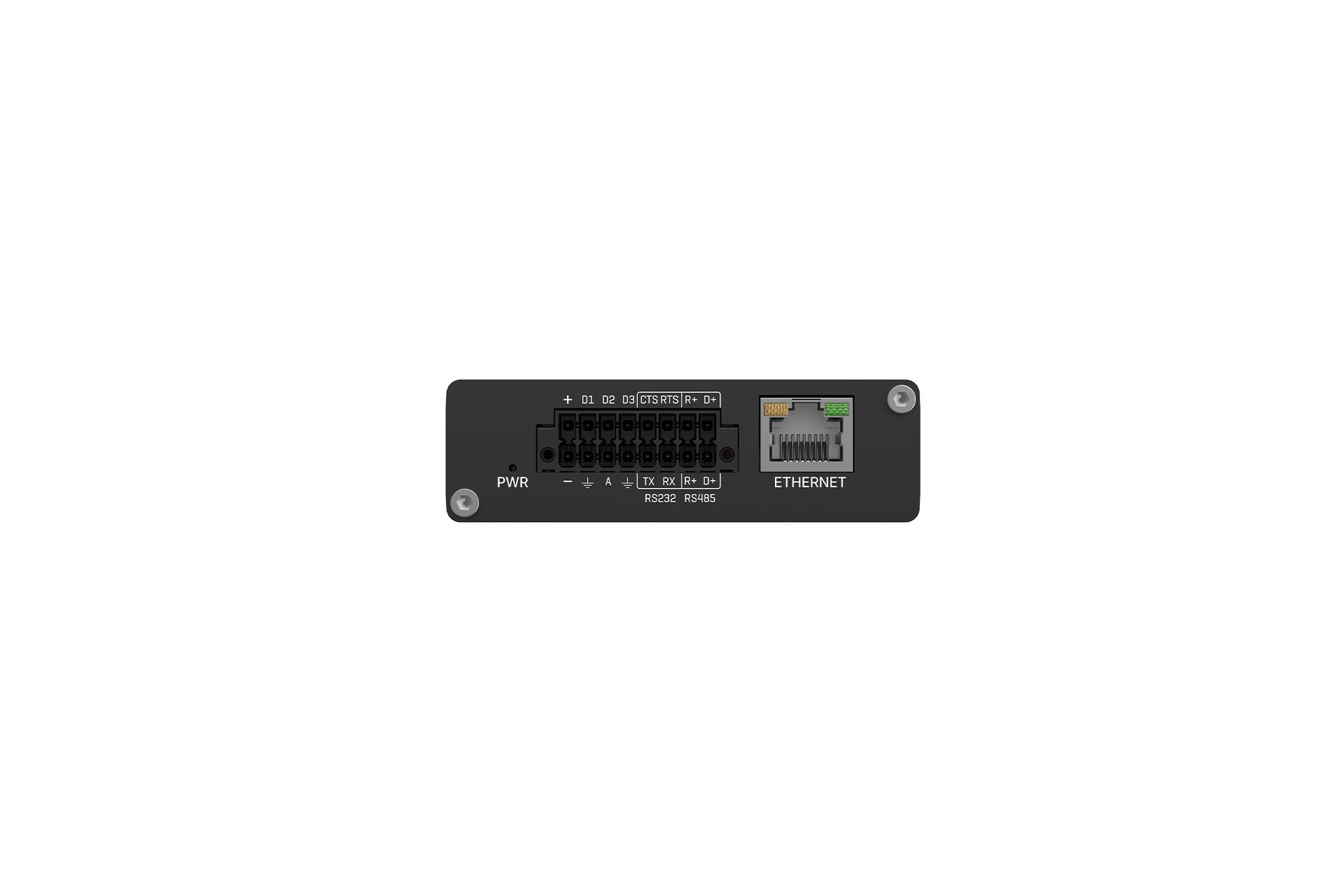

Physikalische Schnittstellen

Ethernet

• 1 x RJ45-Anschluss, 10/100 Mbit/s

E/A

• 3 x konfigurierbare E/A, 1 x analoger Eingang in 16-poliger Klemmenleiste

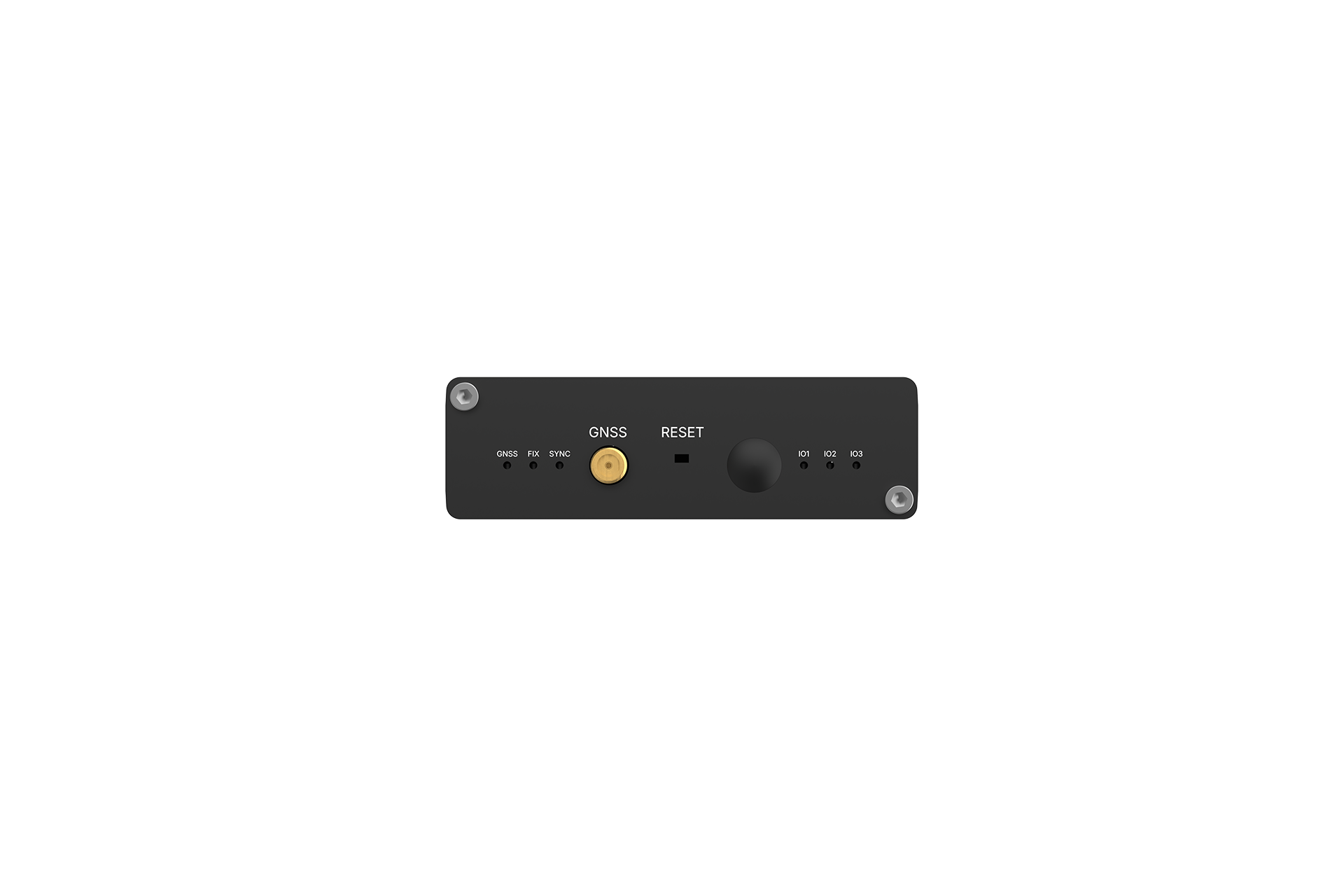

Status-LEDs

• 1 x Stromversorgung, 2 x GNSS-Status-LEDs, 1 x NTP-Server-Status-LED, 3 x E/A-Status-LEDs

Stromversorgung

• 1 x 16-poliger Klemmenblock

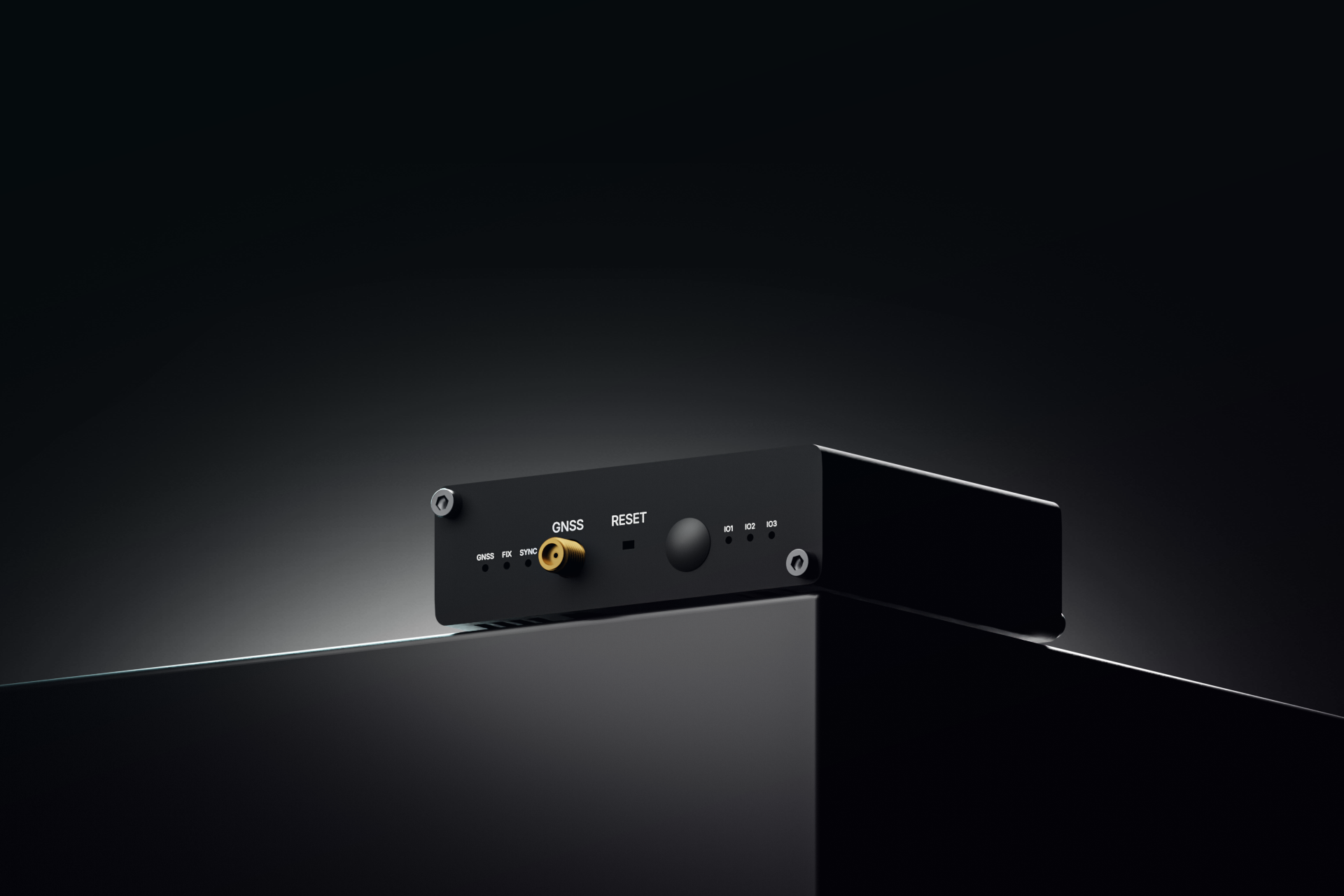

Antennen

• 1 x SMA für GNSS

RS232

• 4-poliger Anschluss in 16-poliger Klemmenleiste (TX, RX, RTS, CTS)

RS485

• 4-poliger Anschluss in 16-poliger Klemmenleiste (D+, D-, R+, R-)

Zurücksetzen

• Neustart/Benutzerstandard zurücksetzen/Werkseinstellungstaste



Physikalische Spezifikation

Gehäusematerial

• Gehäuse und Paneele aus eloxiertem Aluminium

Abmessungen (B x H x T)

• 82,6 x 25 x 83 mm

Gewicht

• 180 g

Montagemöglichkeiten

• DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagematerial)

Betriebsumgebung

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend

Schutzart

• IP30



Zulassungen und Typgenehmigungen

Regulatorische Bestimmungen

• CE, UKCA, CB, UCRF, EAC, WEEE
