MANAGED ETHERNET SWITCH TSW212

INDUSTRIELLE PROTOKOLLE

Profinet

• Profinet-Klasse-B-Konformität (mit optionalem Bestellcode erhältlich)



ETHERNET

ETH

• Mehrschichtig verwaltete 8 x ETH-Ports, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover

Glasfaser

• 2 x SFP-Ports

IEEE 802.3-Serienstandards

• 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az



NETZWERK

MRP

• MRP-Clientrolle, MRP-Managerrolle

L2-Funktionen

• Schleifenschutz, Weiterleitungstabelle, VLAN, STP/RSTP

DHCP

• DHCP-Server, DHCP-Client, statische DHCP-Leases mit Unterstützung für MAC-Adressen mit Wildcards

Porteinstellungen

• Aktivieren/Deaktivieren, Verbindungsgeschwindigkeitssteuerung, Portisolierung, EEE (802.3az)-Verwaltung, Portspiegelung

L3-Funktionen

• Statisches IPv4-Routing, statisches IPv6-Routing, DHCPv6-Client, statische IPv6-Adresse



SICHERHEIT

Authentifizierung

• PAM – Pre-Shared Key, Radius & TACACS+, IP- und Anmeldeversuchsblockierung

MAC-Filterunterstützung

• Bestimmten MAC-Adressen die Verbindung über bestimmte Ports erlauben, nicht autorisierte Adressen ignorieren oder den Port deaktivieren, wenn eine nicht autorisierte MAC-Adresse erkannt wird



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts, indem Sie eine Reihe konfigurierbarer API-Endpunkte verwenden, um Daten abzurufen oder zu ändern. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



SYSTEMMERKAMLE

Arbeitsspeicher

• 128 MB, DDR3

Flash-Speicher

• 16 MB serieller Flash-Speicher



FIRMWARE/KONFIGURATION

Web-UI

• Firmware aus Datei aktualisieren, Firmware auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

RMS

• Firmware/Konfiguration für mehrere Geräte gleichzeitig aktualisieren

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren



FIRMWARE-ANPASSUNG

Betriebssystem

• TSWOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung



STROMVERSORGUNG

Anschluss

• 2-polige industrielle Gleichstromsteckdose

Eingangsspannungsbereich

• 7 – 57 VDC

Leistungsaufnahme

• Leerlauf: < 2,5 W / Max.: 6 W

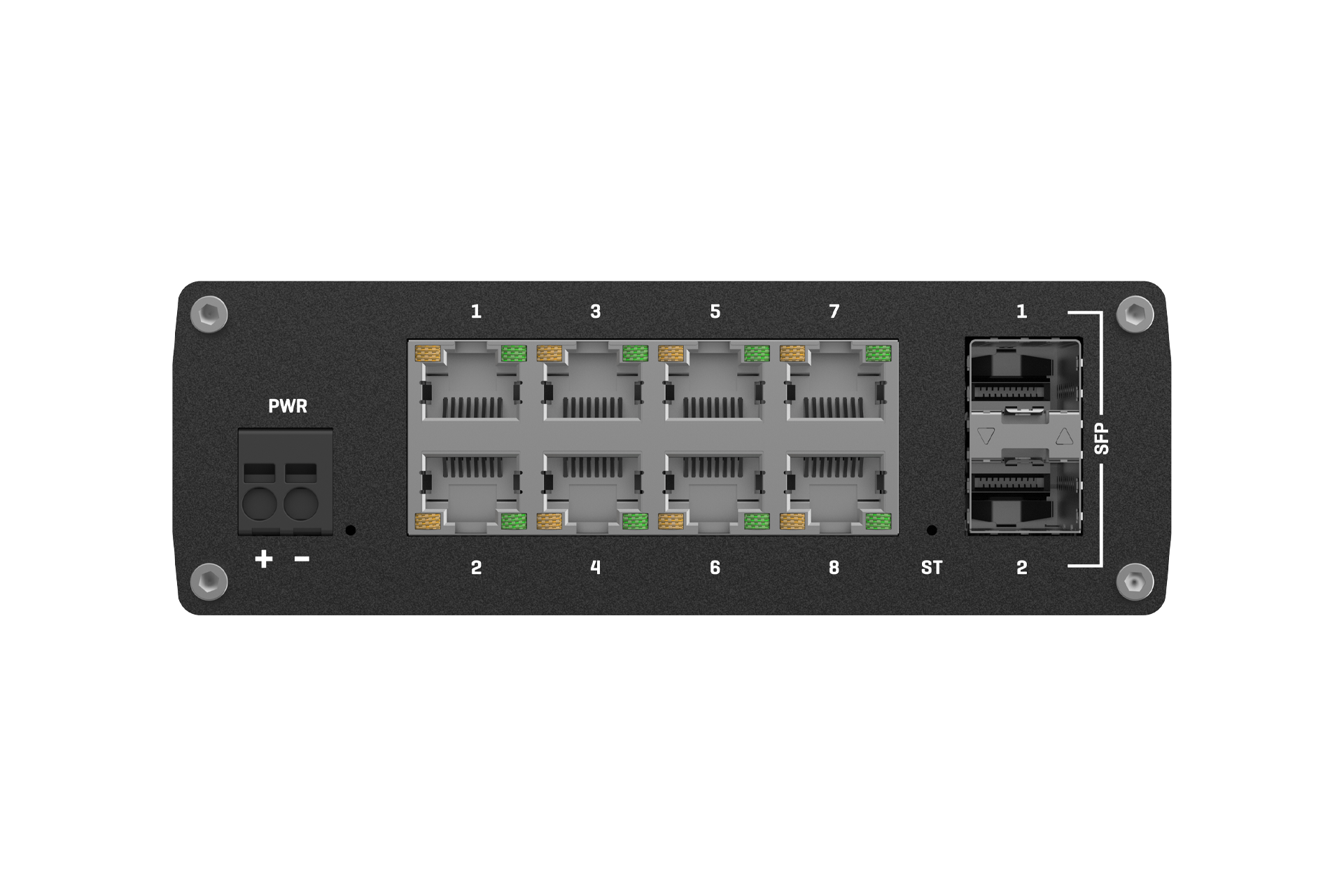

PHYSIKALISCHE SCHNITTSTELLEN

Ethernet

• 8 x RJ45-Anschlüsse, 10/100/1000 Mbit/s

Glasfaser

• 2 x SFP-Ports

Status-LEDs

• 1 x Power-LED, 1 x Aux-LED, 16 x ETH-Status-LEDs, 2 x SFP-Status-LEDs

Stromversorgung

• 1 x 2-polige industrielle Gleichstromsteckdose

Zurücksetzen

• Software-Reset-Taste

Sonstiges

• 1 x Erdungsschraube



PHYSIKALISCHE SPEZIFIKATION

Gehäusematerial

• Gehäuse und Paneele aus eloxiertem Aluminium

Abmessungen (B x H x T)

• 132 x 44,2 x 122,2 mm

Gewicht

• 615 g

Montagemöglichkeiten

• Integrierte DIN-Schienenhalterung; Wandmontage und ebene Fläche (zusätzliches Set erforderlich)



BETRIEBSUMGEBUNG

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 5 % bis 95 % nicht kondensierend

Schutzart

• IP30



ZULASSUNGEN UND TYPENGENEHMIGUNGEN

Regulatorische Bestimmungen

• CE, UKCA, RCM, ANRT, FCC, IC, CB, WEEE, RoHS, REACH, SDPPI (POSTEL), JATE, Kenia, ICASA, Giteki, NBCT, ICASA, PROFINET, UL-Sicherheit



EMV-EMISSIONEN UND STÖRFESTIGKEIT

Normen

• EN 55032:2015 + A11:2020 + A1:2020
• EN 55035:2017 + A11:2020
• EN IEC 61000-3-2: 2019 + A1:2021
• EN 61000-3-3: 2013 + A1:2019 + A2:2021

ESD

• EN 61000-4-2:2009

Störfestigkeit gegen Strahlung

• EN IEC 61000-4-3:2020

EFT

• EN 61000-4-4:2012

Überspannungsfestigkeit (Netzanschluss)

• EN 61000-4-5:2014 + A1:2017

CS

• EN 61000-4-6:2014

DIP

• EN 61000-4-11:2020



SICHERHEIT

Normen

• CE : EN IEC 62368-1:2020 + A11:2020
• RCM : AS/NZS 62368.1:2022
• CB : IEC 62368-1:2018



DIENSTE

EtherNet/IP

• Ja

SNMP V2, V3

• Ja

LLDP

• Ja

Netzwerkverwaltung

• 802.1p-Dienstklasse, 802.1x-portbasierte Netzwerkzugriffskontrolle, 802.1Q-VLAN



QoS

QoS

• Portpriorität, DSCP-Priorität, 802.1p-Priorität, TOS

Scheduling-Methode

• SP/WFQ/WRR

Bandbreitensteuerung

• Ratenbegrenzung, Sturmsteuerung

Traffic Shaper

• Portbasiertes Shaping



DIAGNOSE

Tools

• Kabeldiagnose, Ping, Traceroute, nslookup



LEISTUNGSMERKMALE

Bandbreite (nicht blockierend)

• 20 Gbit/s

Weiterleitungsrate

• 14,88 Mpps

Paketpuffer

• 512 KB

Größe der MAC-Adresstabelle

• 8.000 Einträge

Jumbo-Rahmenunterstützung

• 10.000 Bytes



SICHERHEIT (NORMALE STANDORTE)

Normen

• UL/CSA-Sicherheit: UL 62368-1 (3. Ausgabe, Rev. 13. Dezember 2019), C22.2 Nr. 62368-1:19 (3. Ausgabe, Rev. 13. Dezember 2019)
