Kompakter Redcap 5G-Router RUT276

MOBILE

Mobiles Modul

• 5G Sub-6 GHz SA 223 Mbit/s Download, 123 Mbit/s Upload; 4G LTE Cat 4 – LTE 195 Mbit/s Download, 105 Mbit/s Upload

3GPP-Veröffentlichung

• Version 17

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, Bandbreite, verbundenes Frequenzband, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, Mobilfunksignaldiagramme, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, SMS senden/empfangen via HTTP POST/GET, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von unstrukturierten ergänzenden Dienstdatennachrichten

Block-/Zulassungsliste

• Betreibersperr-/Zulassungsliste (nach Land oder für einzelne Betreiber)

Mehrere PDN

• Möglichkeit, unterschiedliche PDNs für mehrere Netzwerkzugänge und Dienste zu nutzen

Bandmanagement

• Bandsperre, Anzeige des verwendeten Bandstatus

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Auto APN

Brücke

• Direkte Verbindung (Bridge) zwischen Mobilfunk-ISP und Gerät im LAN

Durchleitung

• Der Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu.

Framed Routing

• Framed Routing: Unterstützung eines IP-Netzwerks hinter einem 5G-Endgerät



DRAHTLOS

Drahtlosmodus

• IEEE 802.11b/g/n (Wi-Fi 4) Zugangspunkt (AP), Client (STA), Mesh (802.11s), Multi-AP

WLAN-Sicherheit

• WPA2-Enterprise – PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, automatische Verschlüsselungsmodi, Client-Trennung, EAP-TLS mit PKCS#12-Zertifikaten, automatische Wiederverbindung deaktivieren, 802.11w Protected Management Frames (PMF)

SSID/ESSID

• SSID-Stealth-Modus und Zugriffskontrolle basierend auf der MAC-Adresse

WLAN-Nutzer

• Bis zu 50 gleichzeitige Verbindungen

Funktionen für drahtlose Konnektivität

• Schnelles Roaming (802.11r), Funkressourcenmessung (802.11k), BSS-Übergangsmanagement (802.11v), Client-Isolation, SSID ausblenden, WMM

Drahtlos-MAC-Filter

• Zulassungsliste, Sperrliste

Drahtloser QR-Code-Generator

• Nach dem Scannen erhält der Benutzer automatisch Zugang zu Ihrem Netzwerk, ohne Anmeldeinformationen eingeben zu müssen.

Reisebegleiter

• Die Startseite des WLAN-Hotspots an ein nachfolgendes verbundenes Gerät weiterleiten



EHTERNET

LAN

• 1 x LAN-Anschluss, 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover

WAN

• 1 x WAN-Anschluss 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover



NETZWERK

Statisches Routing, dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), richtlinienbasiertes Routing

Netzwerkprotokolle

• IPv4, IPv6, PPP, ARP, IPsec, IP NAT, TCP, UDP, ICMP, GRE, ESP, RIP, OSPF, BGP, IPsec, RIP, OSPF, EIGRP, BGP, NHRP

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• IPv4, IPv6, Verbindungsverfolgung, zustandsbehaftete Firewall, Protokollierung, zonenbasierte Firewall, benutzerdefinierte Regeln, DMZ, Firewall-Statistiken, Regelliste, Tabellenliste

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Hafenmanagement

• Geräteanschlüsse anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, deren Übertragungsgeschwindigkeit ändern usw.

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

DHCP

• Statische und dynamische IP-Adressvergabe, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC-Adressen mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

DDNS

• Unterstützt werden über 77 Dienstanbieter, weitere können manuell konfiguriert werden.

Netzwerk-Backup

• Wi-Fi WAN, Mobilfunk, VRRP, kabelgebundene Optionen, die jeweils als automatische Failover-Lösung genutzt werden können.

Lastverteilung

• Internetverkehr über mehrere WAN-Verbindungen verteilen

Hotspot

• Captive Portal (Hotspot), interner/externer Radius-Server, Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung, interne/externe Landingpage, geschlossene Umgebung, Benutzerskripte, URL-Parameter, Benutzergruppen, individuelle Benutzer- oder Gruppenbeschränkungen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und die Möglichkeit zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs

Hotspot 2.0

• Hotspot 2.0 ist ein WLAN-Standard, der eine nahtlose, sichere und automatische Verbindung zu vertrauenswürdigen drahtlosen Netzwerken ermöglicht.

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

VRF-Unterstützung

• anfängliche Unterstützung für virtuelles Routing und Weiterleiten (VRF)

Verkehrsmanagement

• Echtzeitüberwachung, Diagramme zur Funksignalstärke, Verlauf der Verkehrsnutzung



SICHERHEIT

Authentifizierung

• Vorinstallierter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsprävention

• DDoS-Schutz, Schutz vor SYN-Floods, Schutz vor SSH-Angriffen, Schutz vor HTTP/HTTPS-Angriffen, Schutz vor Port-Scans (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobilfunk-Kontingentkontrolle

• Benutzerdefinierte Datenlimits für die SIM-Karte

Webfilter

• Sperrliste zum Blockieren unerwünschter Websites, Zulassungsliste zum Festlegen nur zulässiger Websites

Zugangskontrolle

• Flexible Zugriffskontrolle für SSH, Webinterface, CLI und Telnet

Zertifikatsmanager

• Das Zertifikatserstellungstool ermöglicht die Erstellung von CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikaten.

802.1x

• Unterstützung für Client- und Server-basierte Netzwerkzugriffskontrolle auf Portbasis



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden; 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192 AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3- und L2TP-over-IPsec-Unterstützung, IPv6-Unterstützung

Tunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern die TLS-Verschlüsselungsfunktionalität hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind.

DMVPN

Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier VPN-Client-Unterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung.

EoIP

• Ethernet over IP (EoIP) Tunneling ist ein MikroTik RouterOS-Protokoll, das auf GRE RFC 1701 basiert und einen Ethernet-Tunnel zwischen zwei Routern über eine IP-Verbindung herstellt.

OpenConnect

• Plattformübergreifender Multi-Protokoll-SSL-VPN-Client, der eine Reihe von VPN-Protokollen unterstützt



BacNET

Unterstützte Modi

• Router

Unterstützte Verbindungstypen

• RTU (RS485), TCP

Konfigurationsoptionen

• Unterstützung für mehrere BACnet/IP-Schnittstellen, Netzwerknummernzuweisung, vorkonfigurierte BDT-Einträge für BBMD (BACnet Broadcast Management Device)



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• RTU (RS232, RS485), TCP, USB

Benutzerdefinierte Register

• MODBUS TCP-Benutzerregisterblockanforderungen, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können.

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



DATEN AN SERVER

Protokoll

• HTTP(S), MQTT

Daten an Server

• Parameter aus verschiedenen Quellen und Protokollen extrahieren und an einen einzigen Server senden; benutzerdefinierte LUA-Skripte, die es Skripten ermöglichen, die Daten-zu-Server-Funktion des Routers zu nutzen.



Modbus MQTT Gateway

Modbus MQTT Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom MODBUS-Server über einen MQTT-Broker.



DNP3

Unterstützte Modi

• Bahnhof, Außenbahnhof

Unterstützte Verbindungstypen

• RTU (RS232), RTU (RS485), TCP



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Kunde

Unterstützte Verbindungstypen

• RTU (RS232), RTU (RS485), TCP



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



ÜBERWACHUNG UND MANAGEMENT

WEB-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen über verfügbare Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

SMS

• SMS-Status, SMS-Konfiguration, Senden/Empfangen von SMS via HTTP POST/GET

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgang ein/aus, Annehmen/Auflegen mit Timer, WLAN ein/aus

E-Mail

• Erhalten Sie E-Mail-Benachrichtigungen über den Status verschiedener Dienste.

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

Effektivwert

• Teltonika Fernverwaltungssystem (RMS)



IoT-PLATTFORMEN

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Neustart- und Firmware-Aktualisierungsfunktionen sind enthalten.

Azure IoT Hub

• Kann mit der Datenübertragung an den Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Bietet außerdem eine Plug-and-Play-Integration mit dem Gerätebereitstellungsdienst, die die automatische Gerätebereitstellung auf IoT Hubs ermöglicht.

AWS IoT Core

• Hilfsprogramm zur Interaktion mit der AWS-Cloud-Plattform. Unterstützung für AWS Jobs: Aufruf der Geräte-API mithilfe der AWS-Jobs-Funktionalität.



SYSTEMEIGENSCHAFTEN

CPU

• Mediatek, 580 MHz, MIPS 24KEc

RAM

• 128 MB, DDR2

Flash-Speicher

• 32 MB, SPI-Flash



FIRMWARE/KONFIGURATION

WEB-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

Effektivwert

• Firmware-/Konfigurationsaktualisierung für mehrere Geräte gleichzeitig

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Auf Werkseinstellungen zurücksetzen

• Durch das Zurücksetzen auf Werkseinstellungen werden alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers zurückgesetzt.



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuell gestaltete Firmware und Webseitenanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen.

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird.



SERIENNUMMER

RS232

• RS232-Schnittstelle ohne Flusssteuerungssignale

RS485

• Halbduplex (2-Draht) RS485-Schnittstelle

Serielle Funktionen

• Konsole, serielle Schnittstelle über IP, Modem, MODBUS-Gateway, NTRIP-Client



EINGANG/AUSGANG

Veranstaltungen

• E-Mail, RMS, SMS



SD-KARTE

Physikalische Größe

• Micro-SD-Karte

Anwendungen

• Samba-Freigabe, Speichererweiterung, DLNA

Kapazität

• Bis zu 2 TB

Speicherformate

• FAT32, NTFS, ext2, ext3, ext4



POE IN

PoE-Ausgangsports

• 1 x PoE-Eingang

PoE-Standards

• Aktiver PoE-Eingang 802.3af Klasse 0 (12,94 W) am LAN-Port



LEISTUNG

Anschluss

• 2-polige industrielle Gleichstromsteckdose

Eingangsspannungsbereich

• 9–57 V DC, Verpolungsschutz, Überspannungsschutz >58 V @10 µs min.

Aktives PoE

• Aktiver PoE-Eingang 802.3af Klasse 0 (12,94 W) am LAN-Anschluss.

PoE (passiv)

• Passives PoE über die freien Adernpaare 4,5 (+) / 7,8 (-). Stromversorgung über den LAN-Anschluss möglich. Passive PoE-Spannung: 16–57 V DC.

Stromverbrauch

• Leerlauf: < 2 W, Maximal: < 3,5 W

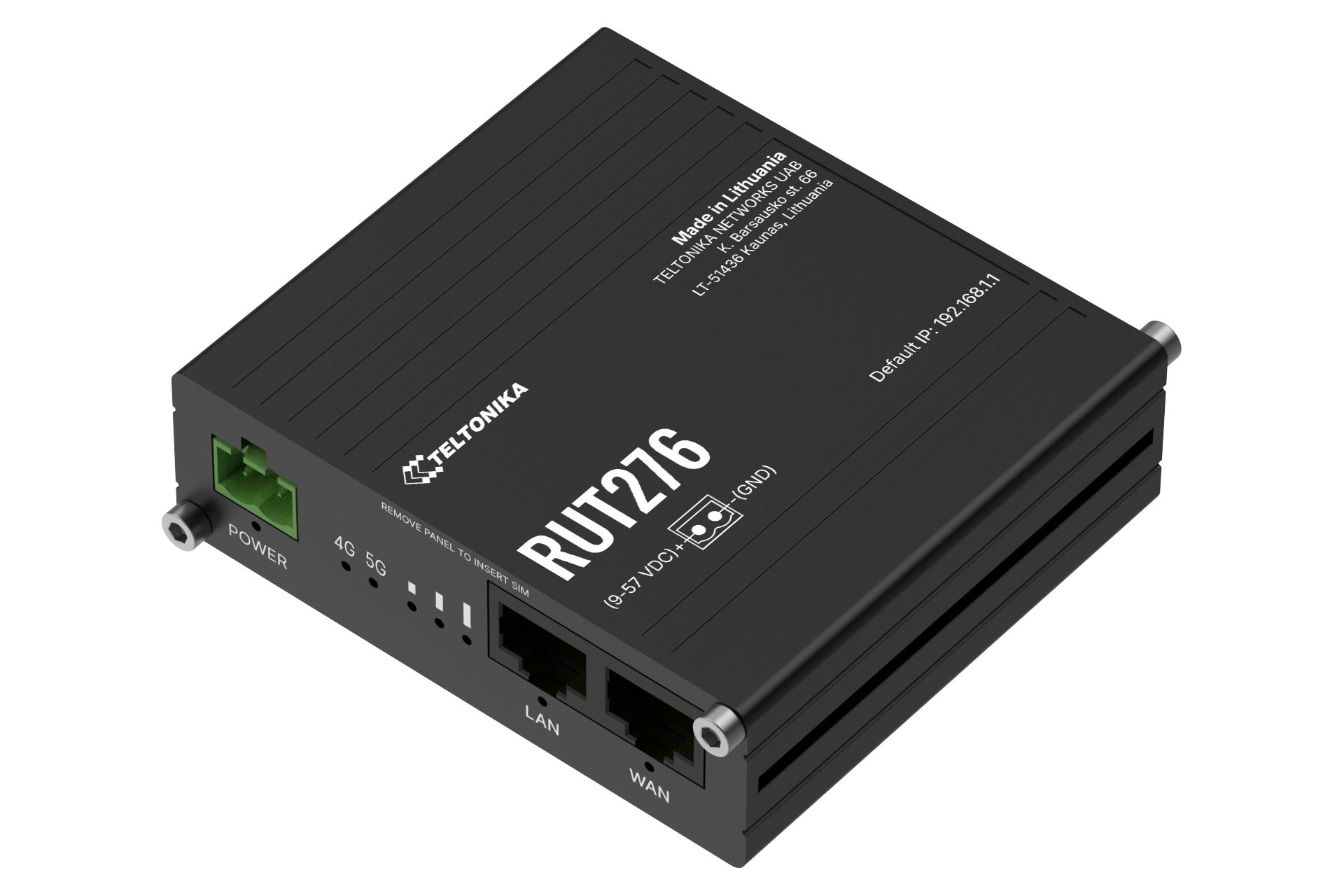

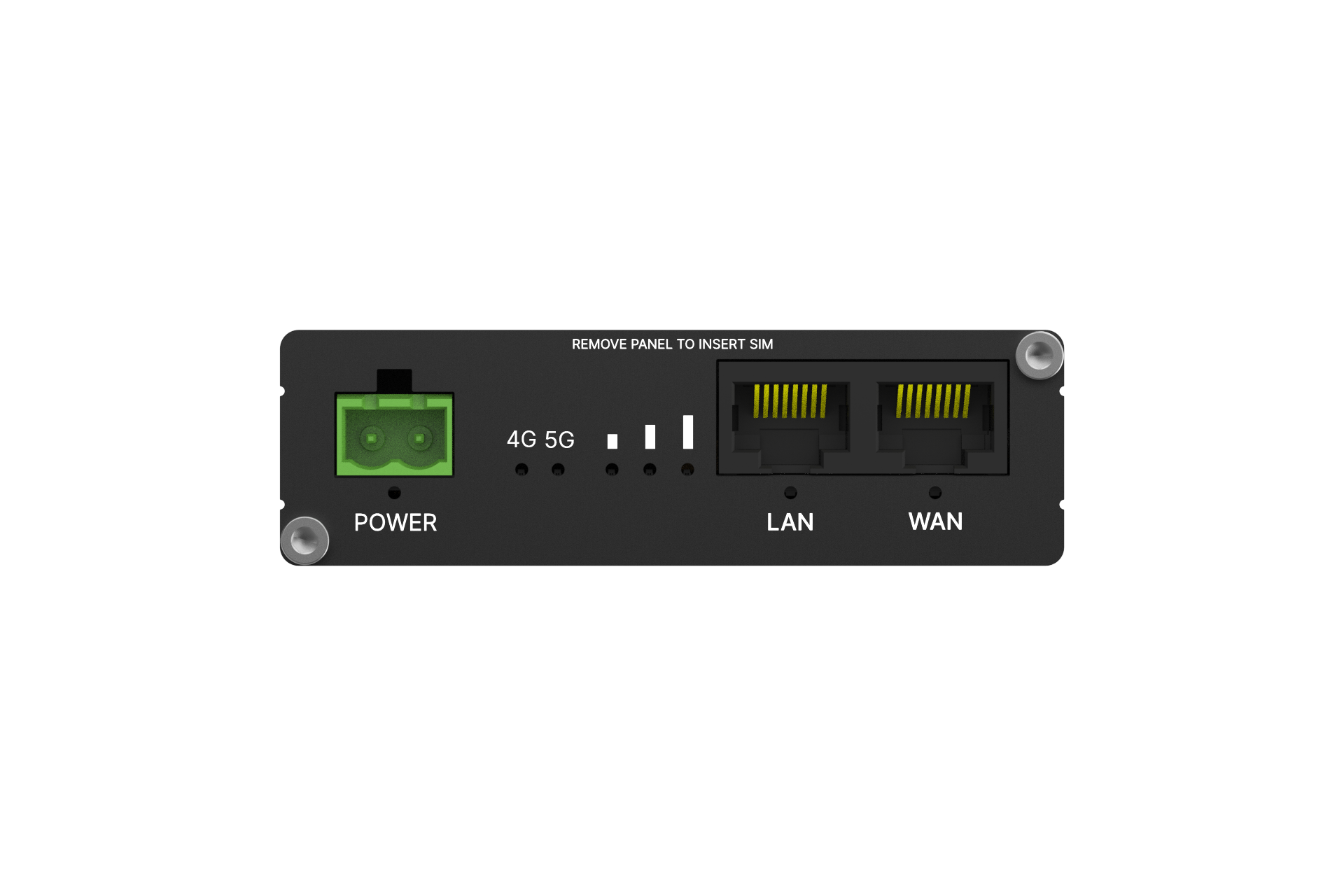

PHYSIKALISCHE SCHNITTSTELLEN

Ethernet

• 2 x RJ45-Anschlüsse, 10/100 Mbit/s

Status-LEDs

• 2 LEDs zur Anzeige des Verbindungstyps, 3 LEDs zur Anzeige der Verbindungsstärke, 2 LAN-Status-LEDs, 1 Betriebs-LED

SIM

• 2 SIM-Kartensteckplätze (Mini-SIM – 2FF), 1,8 V/3 V, doppelt gestapelter SIM-Kartenhalter

Leistung

• 1 x 2-poliger Stromanschluss

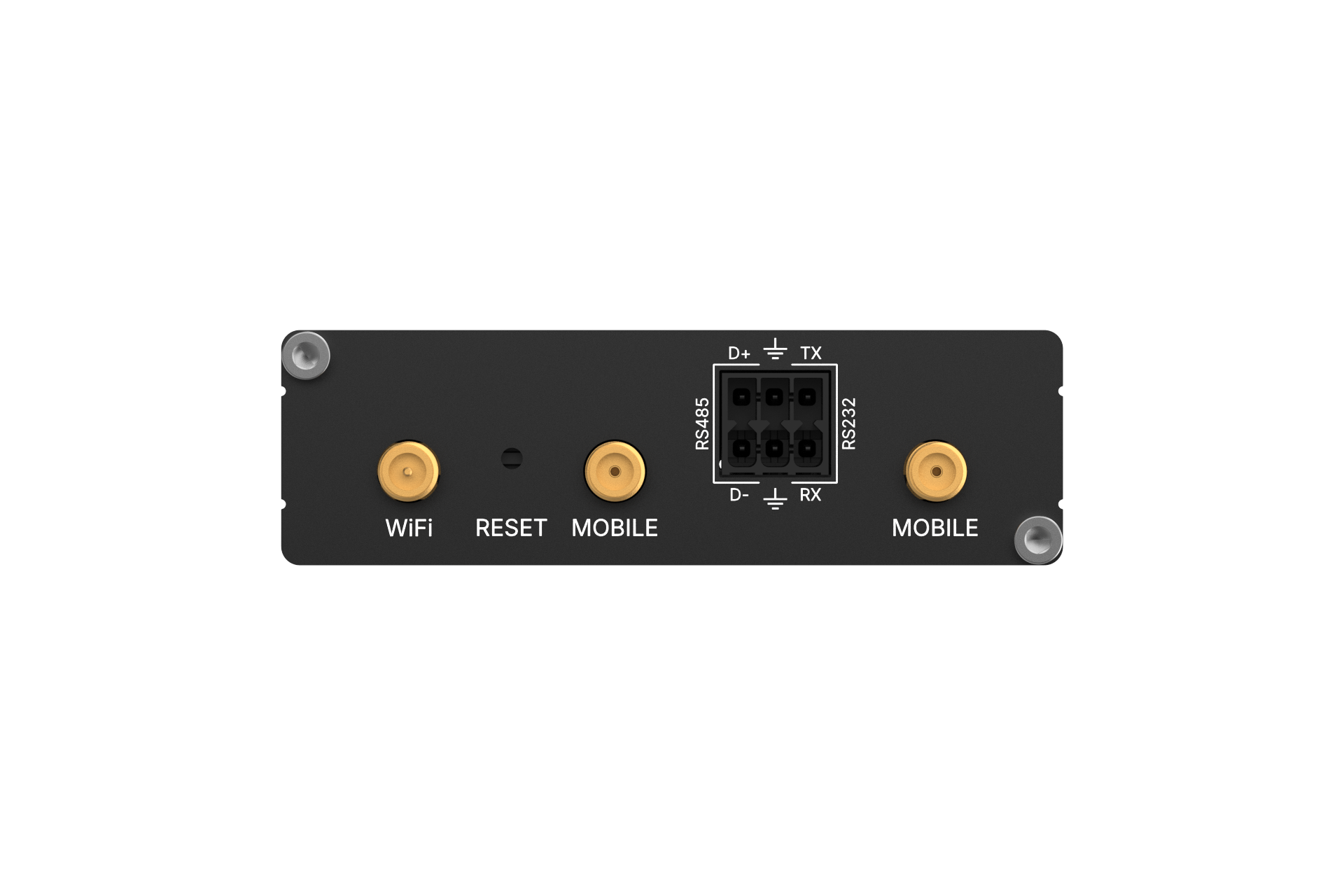

Antennen

• 2 x SMA für Mobilgeräte, 1 x RP-SMA für WLAN

RS232, RS485

• 1 x 6-poliger Klemmenblock

Zurücksetzen

• Neustart-/Benutzerstandard-Zurücksetzungs-/Werksreset-Taste



PHYSIKALISCHE SPEZIFIKATION

Gehäusematerial

• Aluminiumgehäuse

Abmessungen (B x H x T)

• 83 x 25 x 83 mm

Gewicht

• 132 g

Montageoptionen

• DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagesatz)



GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN

Regulierung

• CE, UKCA, EAC, UCRF, RCM, CB



EMV-EMISSIONEN UND STÖRFESTIGKEIT

Standards

CE/UKCA:

• EN 55032: 2015+A11:2020+A1:2020
• EN 55035: 2017+A11:2020
• EN 61000-3-3: 2013+ A1:2019+A2:2021
• EN IEC 61000-3-2: 2019+A1:2021+A2:2024
• EN 301 489-1 V2.2.3
• EN 301 489-17 V3.3.1
• EN 301 489-19 V2.2.1
• EN 301 489-52 V1.2.1

RCM:

• AS/NZS CISPR 32: 2015+A1:2020

ESD

• EN 61000-4-2:2009

Strahlungsimmunität

• EN 61000-4-3:2020

EFT

• EN 61000-4-4:2012

Überspannungsfestigkeit (Netzanschluss)

• EN 61000-4-5:2014 + A1:2017

CS

• EN 61000-4-6:2014

TAUCHEN

• EN 61000-4-11:2020



RF

Standards

CE/UKCA:

• Entwurf EN 301 908-25 V15.1.1_0.0.21
• EN 300 328 V2.2.2
• EN 301 908-1 V15.2.1
• EN 301 908-13 V13.2.1

RCM:

• AS/NZS 4268:2017+A1:2021
• AS/NZS 2772.2:2016+A1:2018
• ARPANSA RPS S-1 Strahlenschutzserie S-1 (Rev. 1)



SICHERHEIT

Standards

• CE: EN IEC 62311:2020
• RCM: AS/NZS 62368.1:2022
• CB: EN IEC 62368-1:2020+A11:2020

HANDBUCH & DOKUMENTATION

• RUT276 Flyer (EN)
• RUT276 Datenblatt (EN)

LINKS

• RUT276 3D-Modelle
• Firmware-Downloads
• RUT276 Benutzerhandbuch
• Zertifizierungen & Zulassungen
• SDK-Downloads
• GPL-Downloads
