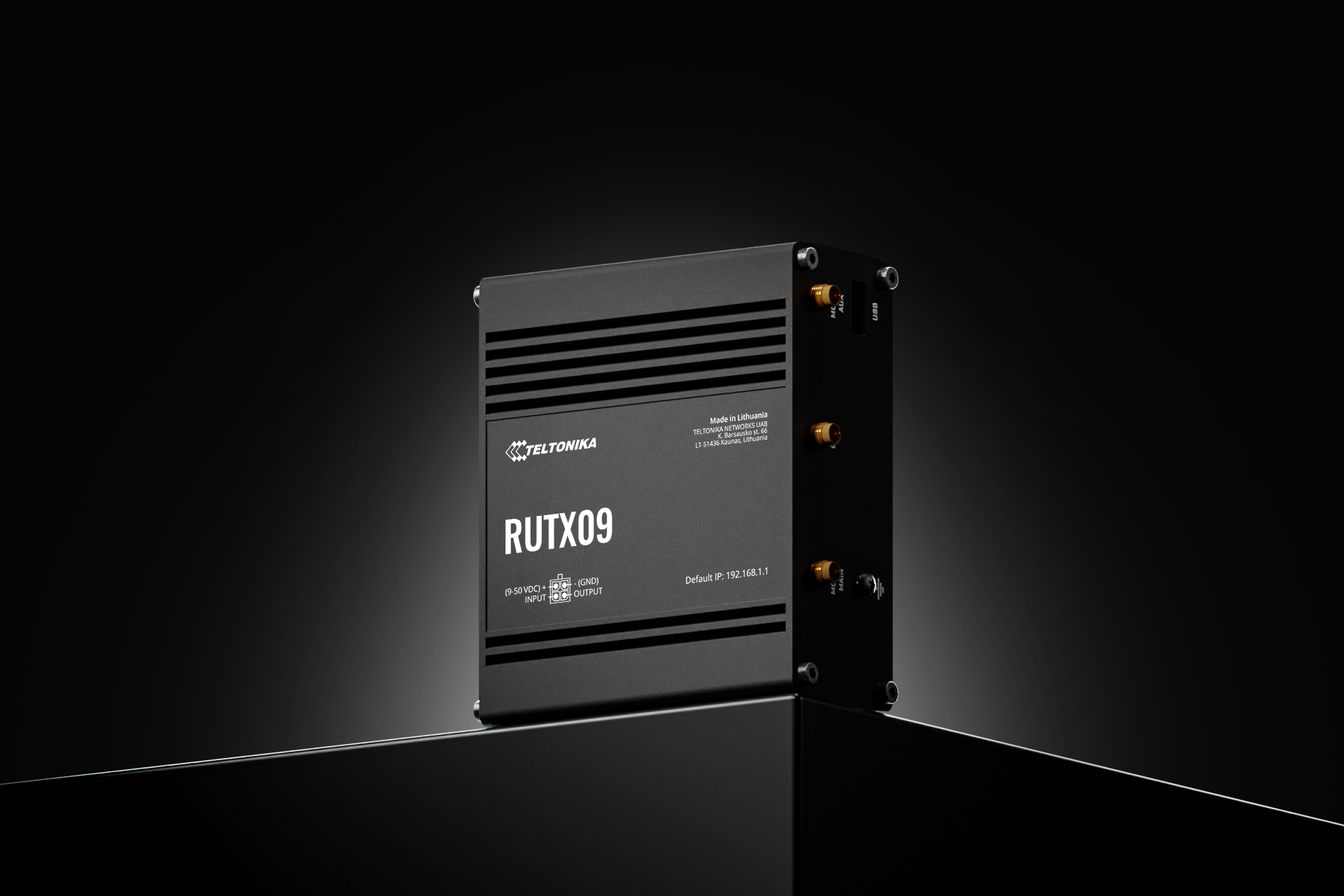

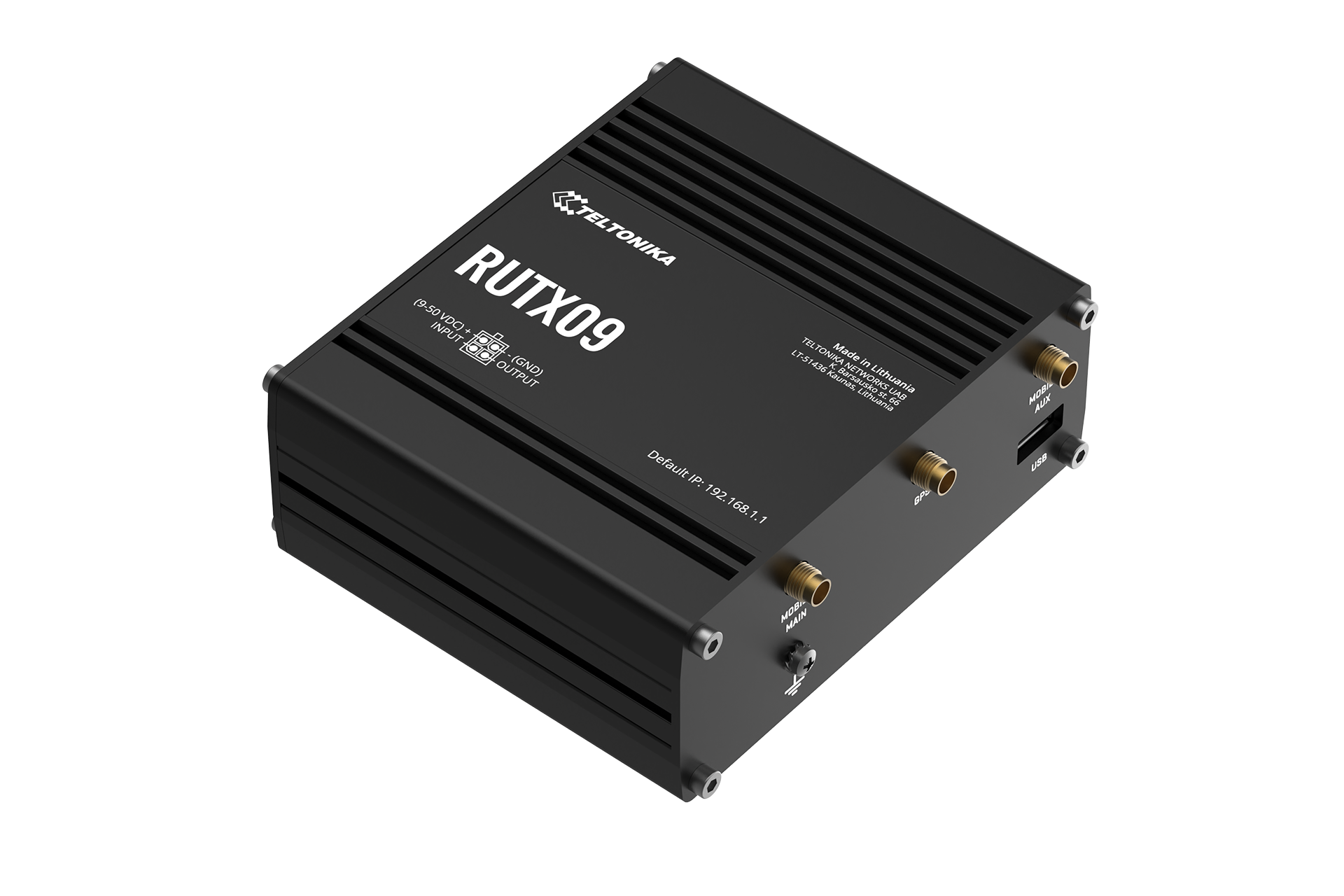

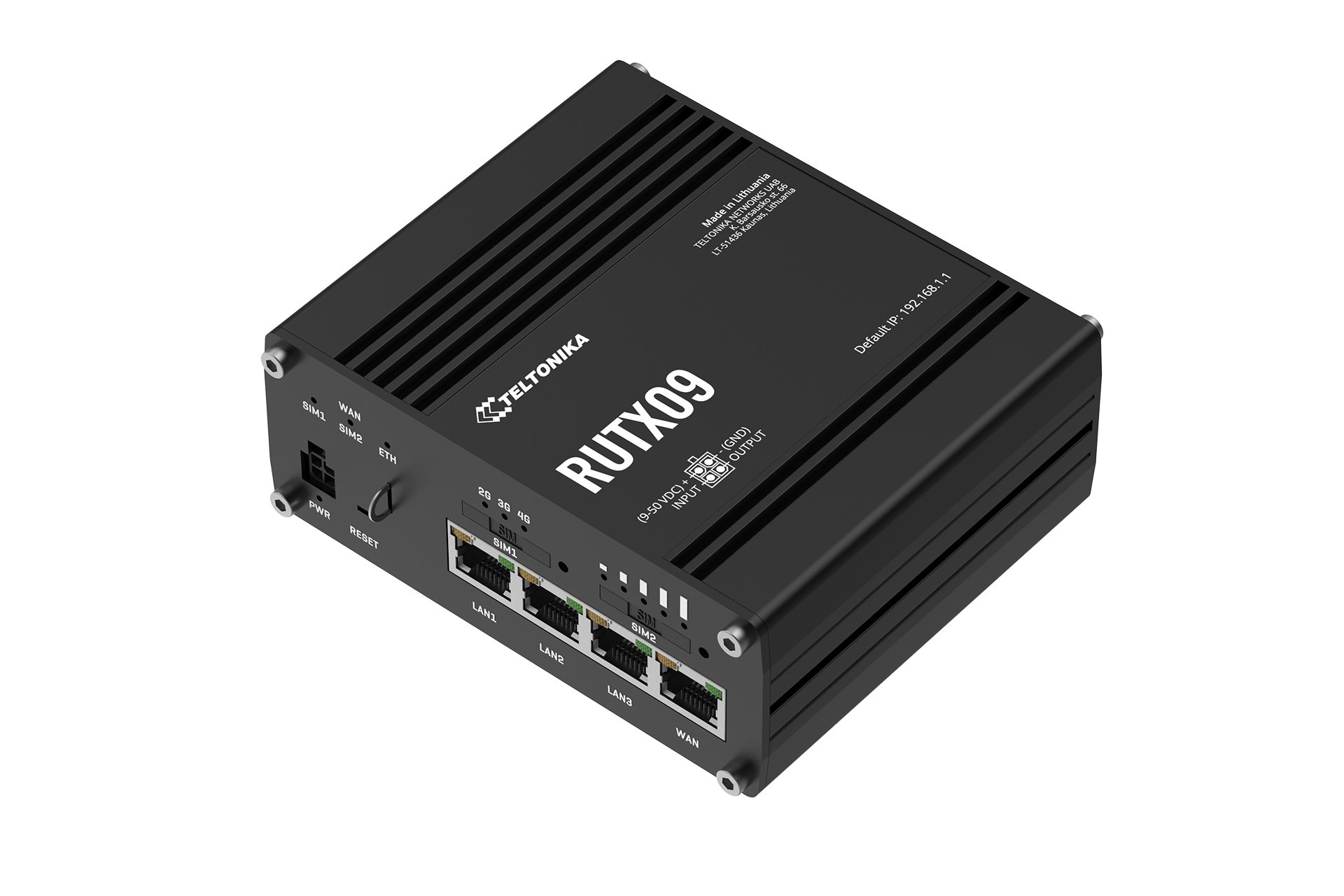

INDUSTRIELLES MOBILFUNK-ROUTER RUTX09

MOBILFUNK

Mobilfunkmodul

• 4G LTE Cat 6 bis zu 300 Mbit/s Download / 50 Mbit/s Upload; 3G bis zu 42 Mbit/s Download / 5,76 Mbit/s Upload

3GPP-Version

• Version 12

eSIM*

• eSIM für Endverbraucher, Download- und Löschvorgänge für Profile, bis zu 7 eSIM-Profile; Datentarife sind nicht enthalten

*Die Verfügbarkeit der Funktion variiert je nach Bestellcode.

SIM-Wechsel*

• Dual-SIM und eSIM, automatische Umschaltung bei: schwachem Signal, Datenlimit, SMS-Limit, Roaming, keinem Netz, Netz verweigert, Datenverbindungsfehler, SIM-Leerlaufschutz

*Die Verfügbarkeit der Funktion variiert je nach Bestellcode.

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, CA-Indikator, Bandbreite, verbundenes Band, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von USSD-Nachrichten (Unstructured Supplementary Service Data).

Sperr-/Zulassungsliste

• Betreiber-Sperr-/Zulassungsliste (nach Land oder einzelnen Betreibern)

Mehrere PDNs

• Möglichkeit, unterschiedliche PDNs für mehrere Netzwerkzugänge und Dienste zu nutzen

Bandverwaltung

• Bandsperre, Anzeige des belegten Bandstatus

SIM-Leerlaufschutz

• Bietet die Möglichkeit, den Router so zu konfigurieren, dass er regelmäßig auf die ungenutzte SIM-Karte umschaltet und eine Datenverbindung herstellt, um zu verhindern, dass die SIM-Karte gesperrt wird.

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Automatischer APN

Brücke

• Direkte Verbindung (Brücke) zwischen Mobilfunk-ISP und Gerät im LAN

Passthrough

• Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu



ETHERNET

WAN

• 1 x WAN-Anschluss 10/100/1000 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover

LAN

• 3 LAN-Anschlüsse, 10/100/1000 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover



NETZWERK

Routing

• Statisches Routing, dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), richtlinienbasiertes Routing

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake-on-LAN (WOL), VXLAN

VoIP-Passthrough-Unterstützung

• H.323- und SIP-alg-Protokoll-NAT-Helfer, die das korrekte Routing von VoIP-Paketen ermöglichen

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, TTL-Zielanpassung

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Portverwaltung

• Geräteports anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, Übertragungsgeschwindigkeit ändern usw

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

Hotspot

• Captive Portal (Hotspot), interner/externer Radius-Server, Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung, interne/externe Landingpage, Walled Garden, Benutzerskripte, URL-Parameter, Benutzergruppen, individuelle Benutzer- oder Gruppenbeschränkungen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und die Möglichkeit zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs

DHCP

• Statische und dynamische IP-Adressvergabe, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC-Adressen mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DDNS

• Unterstützt >77 Dienstanbieter, andere können manuell konfiguriert werden

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

Netzwerk-Backup

• Wi-Fi WAN, Mobilfunk, VRRP, Kabelgebundene Optionen, die jeweils als automatisches Failover verwendet werden können

Lastverteilung

• Internetverkehr über mehrere WAN-Verbindungen verteilen

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

VRF-Unterstützung

• anfängliche Unterstützung für virtuelles Routing und Weiterleiten (VRF)

Verkehrsmanagement

• Echtzeitüberwachung, Diagramme zur drahtlosen Signalstärke, Verkehrsnutzungshistorie



SICHERHEIT

802.1x

• Portbasierter Netzwerkzugriffskontrollclient

Authentifizierung

• Vorinstallierter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsschutz

• DDoS-Schutz (Schutz vor SYN-Floods, SSH-Angriffen, HTTP/HTTPS-Angriffen), Schutz vor Port-Scans (SYN-FIN-, SYN-RST-, X-mas-, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobile Quotenkontrolle

• Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnschwelle, Telefonnummer

Webfilter

• Sperrliste zum Blockieren unerwünschter Websites, Zulassungsliste zum Festlegen nur zulässiger Websites

Zugriffskontrolle

• Flexible Zugriffskontrolle über SSH, Webinterface, CLI und Telnet

TPM*

• Identifikations- und Authentifizierungsmodul, TPM 2.0-Standard

*Die Verfügbarkeit der Funktion variiert je nach Bestellcode.

Zertifikatsmanager

• Mit diesem Tool zur Zertifikatserstellung können CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikate erstellt werden



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden, 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3, L2TP über IPsec-Unterstützung

Stunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern TLS-Verschlüsselungsfunktionen hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind

DMVPN

• Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier-VPN-Clientunterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung

Tailscale

• Tailscale bietet Geschwindigkeit, Stabilität und Einfachheit gegenüber herkömmlichen VPNs. Verschlüsselte Punkt-zu-Punkt-Verbindungen mit dem Open-Source-WireGuard-Protokoll



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MQTT-GATEWAY

Modbus MQTT-Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom Modbus-Server über einen MQTT-Broker



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• TCP, USB

Benutzerdefinierte Register

• MODBUS TCP-Anforderungen an benutzerdefinierte Registerblöcke, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



DATEN ZUM SERVER

Protokoll

• HTTP(S), MQTT, Azure MQTT

Daten an Server

• Parameter aus mehreren Quellen und verschiedenen Protokollen extrahieren und an einen einzigen Server senden; Benutzerdefiniertes LUA-Skripting, das es Skripten ermöglicht, die Daten-an-Server-Funktion des Routers zu nutzen



DNP3

Unterstützte Modi

• Station, Außenstation

Unterstützte Verbindung

• TCP, USB



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Client

Unterstützte Verbindungstypen

• TCP, USB



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts, indem Sie eine Reihe konfigurierbarer API-Endpunkte verwenden, um Daten abzurufen oder zu ändern. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



ÜBERWACHUNG & VERWALTUNG

Web-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen zur Verfügbarkeit von Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

SMS

• SMS-Status, SMS-Konfiguration

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgabe ein/aus, Annehmen/Auflegen mit Timer, WLAN ein/aus

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

RMS

• Teltonika Fernverwaltungssystem (RMS)



IoT-PLATTFORMEN

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Enthält Neustart- und Firmware-Aktualisierungsfunktionen.

Azure IoT Hub

• Kann mit Data to Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Verfügt außerdem über eine Plug-and-Play-Integration mit dem Device Provisioning Service, die die automatische Gerätebereitstellung für IoT Hubs ermöglicht

AWS IoT Core

• Dienstprogramm zur Interaktion mit der AWS-Cloud-Plattform. Jobs-Unterstützung: Aufruf der Geräte-API mithilfe der AWS Jobs-Funktionalität



SYSTEMMERKMALE

CPU

• Quad-Core ARM Cortex A7, 717 MHz

Arbeitsspeicher

• 256 MB, DDR3

Flash-Speicher

• 256 MB, SPI-Flash



FIRMWARE/KONFIGURATION

Web-UI

• Firmware aus Datei aktualisieren, Firmware auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

RMS

• Firmware/Konfiguration für mehrere Geräte gleichzeitig aktualisieren

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Zurücksetzen auf Werkseinstellungen

• Ein vollständiges Zurücksetzen auf Werkseinstellungen stellt alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers wieder her



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuelle Firmware und Webanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird



STANDORTVERFOLGUNG

GNSS

• GPS, GLONASS, BeiDou, Galileo und QZSS

Koordinaten

• GNSS-Koordinaten über WebUI, SMS, TAVL, RMS

NMEA

• NMEA 0183

NTRIP

• NTRIP-Protokoll (Netzwerkbasierter Transport von RTCM über das Internetprotokoll)

Serversoftware

• Unterstützte Serversoftware: TAVL, RMS

Geofencing

• Mehrere konfigurierbare Geofence-Zonen



USB

Datenrate

• USB 2.0

Anwendungen

• Samba-Freigabe, USB-zu-Seriell

Externe Geräte

• Möglichkeit zum Anschluss externer Festplatten, USB-Sticks, zusätzlicher Modems, Drucker und USB-Seriell-Adapter

Speicherformate

• FAT, FAT32, exFAT, NTFS (schreibgeschützt), ext2, ext3, ext4



EIN-/AUSGABE

Eingang

• 1 x Digitaleingang, 0–6 V werden als logisch niedrig, 8–30 V als logisch hoch erkannt.

Ausgang

• 1 x Digitalausgang, Open-Collector-Ausgang, max. Ausgangsspannung 30 V, 300 mA

Ereignisse

• E-Mail, RMS, SMS

E/A-Jonglierer

• Ermöglicht das Festlegen bestimmter E/A-Bedingungen zum Auslösen eines Ereignisses



STROMVERSORGUNG

Anschluss

• 4-polige industrielle Gleichstromsteckdose

Eingangsspannungsbereich

• 9 – 50 VDC, Verpolungsschutz, Überspannungs-/Transientenschutz

PoE (passiv)

• Stromversorgung über LAN1-Anschluss möglich, nicht kompatibel mit den Standards IEEE 802.3af, 802.3at und 802.3bt, Modus B, 9–50 V DC

Leistungsaufnahme

• 9 W max.

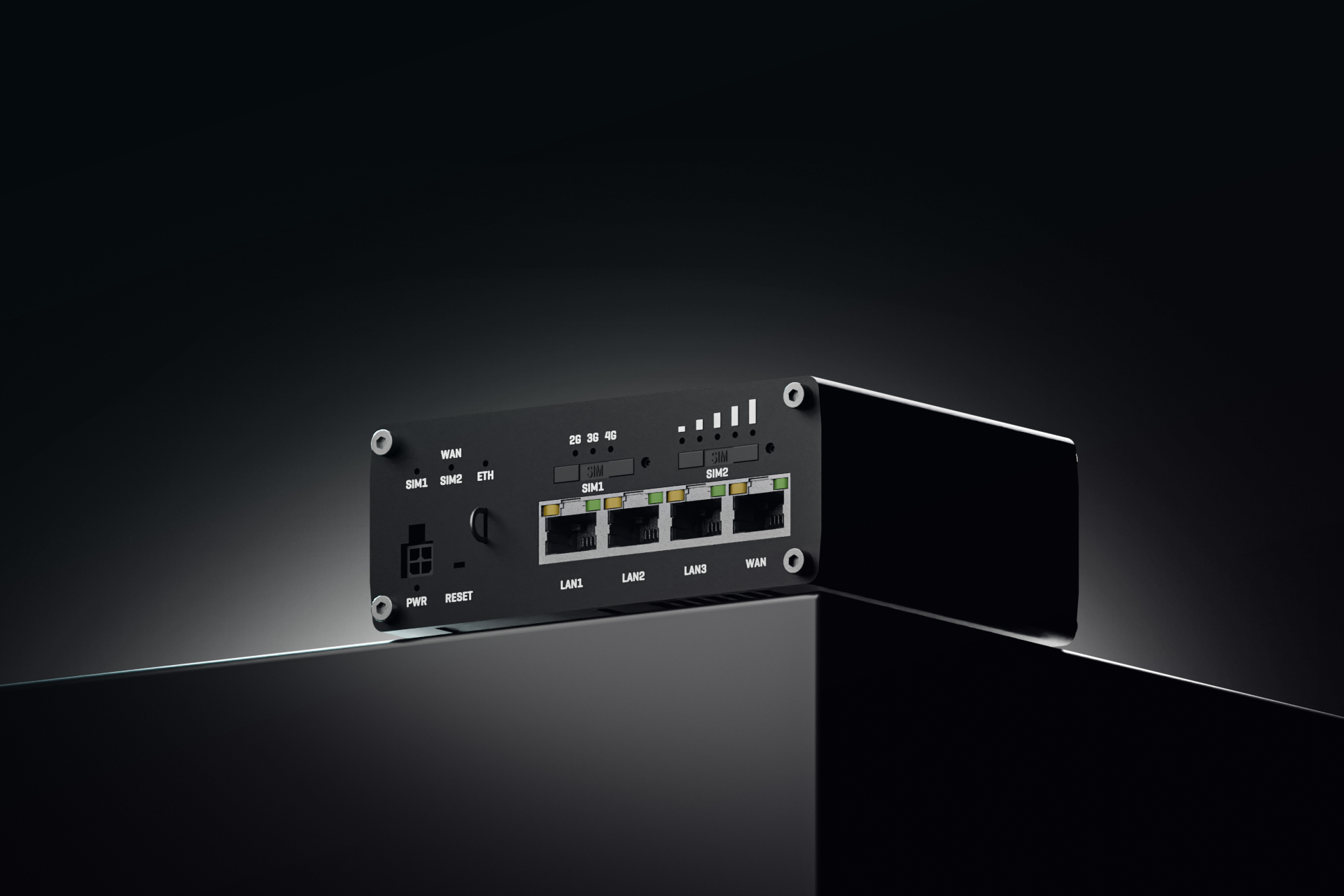

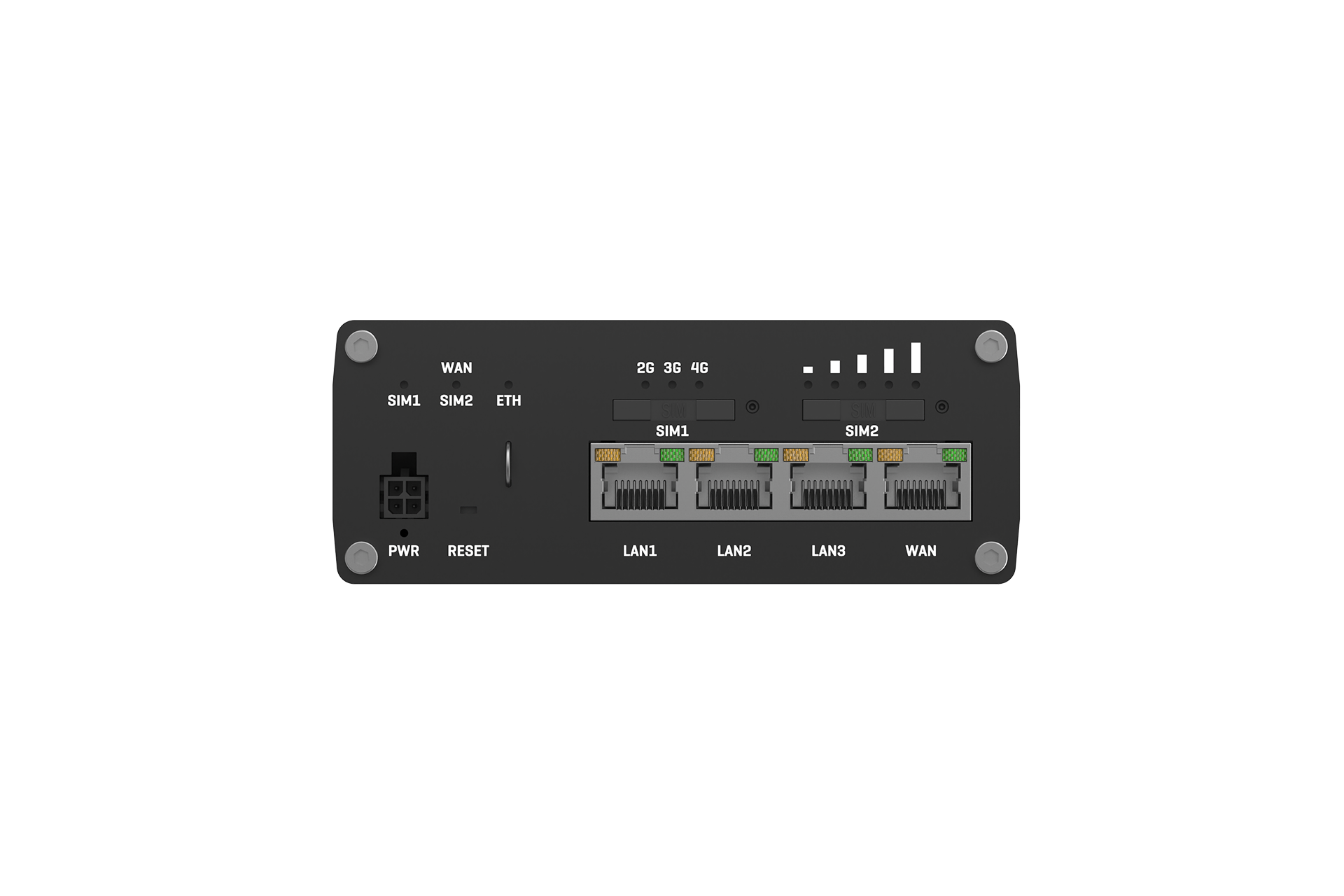

PHYSIKALISCHE SCHNITTSTELLEN

Ethernet

• 4 x RJ45-Anschlüsse, 10/100/1000 Mbit/s

Ein-/Ausgänge

• 1 x Digitaleingang, 1 x Digitalausgang am 4-poligen Stromanschluss

Status-LEDs

• 3 x WAN-Typ, 2 x Mobilfunkverbindungstyp, 5 x Mobilfunkverbindungsstärke, 8 x LAN-Status, 3 x WAN-Status, 1 x Stromversorgung

SIM

• 2 x SIM-Kartensteckplätze (Mini-SIM – 2FF), 1,8 V/3 V, externe SIM-Kartenhalter

Stromversorgung

1 x 4-poliger Stromanschluss

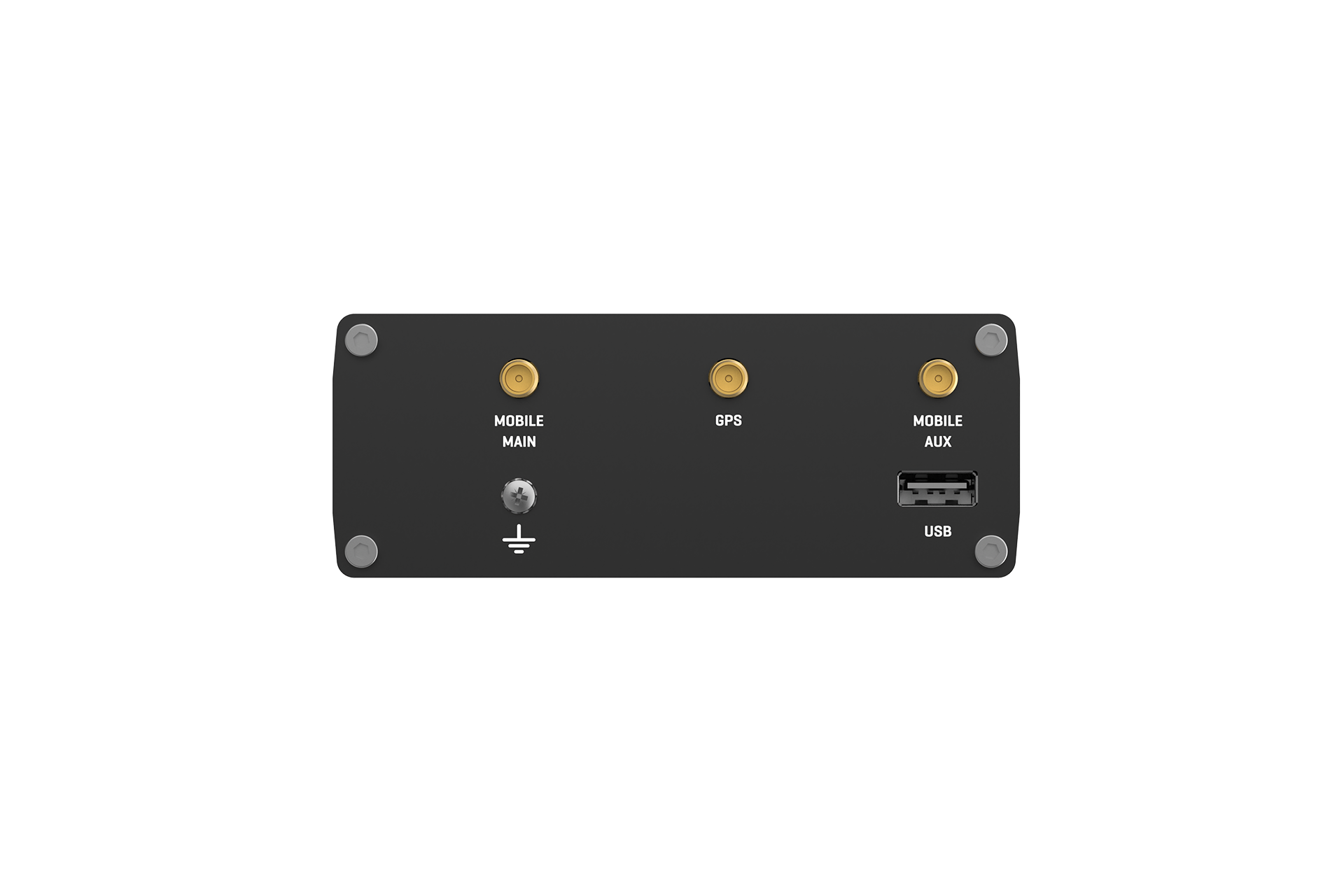

Antennen

• 2 x SMA für LTE, 1 x SMA für GNNS

USB

• 1 x USB-A-Anschluss für externe Geräte

Zurücksetzen

• Neustart/Benutzerstandard zurücksetzen/Werkseinstellungstaste

Sonstiges

• 1 x Erdungsschraube



PHYSIKALISCHE SPEZIFIKATION

Gehäusematerial

• Aluminiumgehäuse

Abmessungen (B x H x T)

• 115 x 44,2 x 95,1 mm

Gewicht

• 455 g

Montagemöglichkeiten

• DIN-Schiene, Wandmontage, ebene Fläche (für alle ist zusätzliches Zubehör erforderlich)



BETRIEBSUMGEBUNG

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend

Schutzart

• IP30



ZULASSUNGEN UND TYPENGENEHMIGUNGEN

Regulatorische Bestimmungen

• CE, UKCA, FFC, EAC, UCRF, CITC, ANRT, ICASA, NOM, RCM, IMDA, NTC, E-Zeichen, UL/CSA-Sicherheit, CB, RoHS, REACH, IC (ISED), RCM

Betreiber

• Deutsche Telekom AG



EMV-EMISSIONEN UND STÖRFESTIGKET

Normen

CE/UKCA:

• EN 55032:2015 + A11:2020 + A1:2020
• EN 55035:2017 + A11:2020
• EN IEC 61000-3-2:2019 + A1:2021 + A2:2024
• EN 61000-3-3:2013 + A1:2019 + A2:2021
• EN 301 489-1 V2.2.3
• EN 301 489-19 V2.2.1
• EN 301 489-52 V1.2.1

FCC/ISED(IC):

• 47 CFR Teil 15 Unterabschnitt B
• ICES-003: Ausgabe 7 (Oktober 2020)

RCM:

• AS/NZS CISPR 32:2015 + A1

ESD

• EN 61000-4-2:2009

Störfestigkeit gegen Strahlung

• EN 61000-4-3:2006 + A1:2008 + A2:2010
• EN IEC 61000-4-3:2020

EFT

• EN 61000-4-4:2012

Überspannungsfestigkeit (Netzanschluss)

• EN 61000-4-5:2014 + A1:2017

CS

• EN 61000-4-6:2014

DIP

• EN 61000-4-11:2004
• EN 61000-4-11:2020



RF

Normen

CE/UKCA:

• EN 303 413 V1.2.1
• EN 301 908-1 V15.2.1
• EN 301 908-2 V13.1.1
• EN 301 908-13 V13.2.1

RCM:

• AS/CA S042.1:2022
• AS/CA S042.4:2022



SICHERHEIT

Normen

• CE: EN IEC 62368-1:2020 + A11:2020, EN IEC 62311:2020
• CB: IEC 62368-1:2018
• RCM: AS/NZS 62368.1:2022

HANDBUCH & DOKUMENTATION

• RUTX09Flyer (EN)
• RUTX09 Datenblatt (EN)

LINKS

• RUTX09 Kurzanleitung (EN)
• RUTX09 3D-Modelle
• RUTX09 Benutzerhandbuch
• Produktänderungsbenachrichtigung
• Firmware-Downloads
• Zertifizierungen & Zulassungen
• SDK-Downloads
• GPL-Downloads
