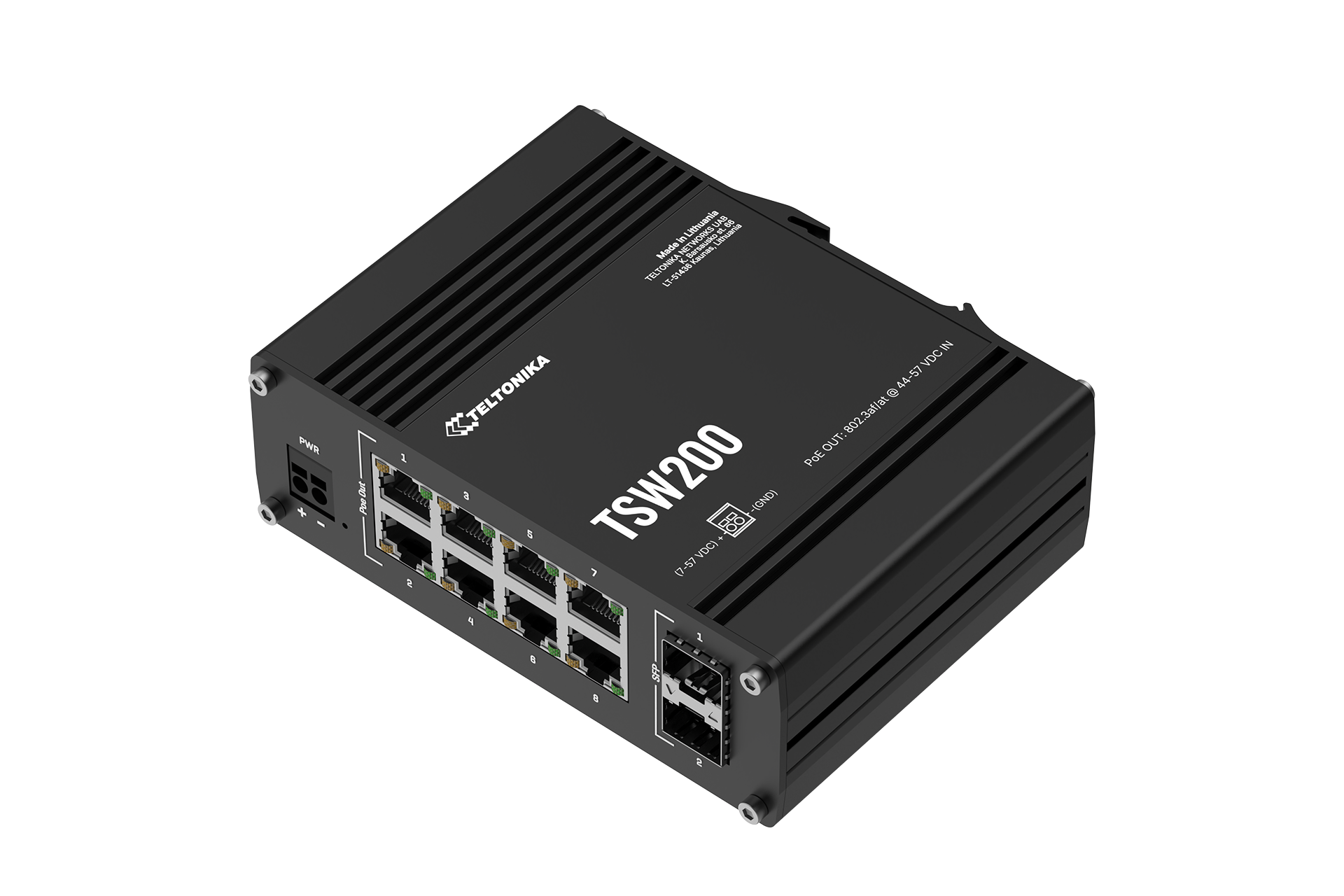

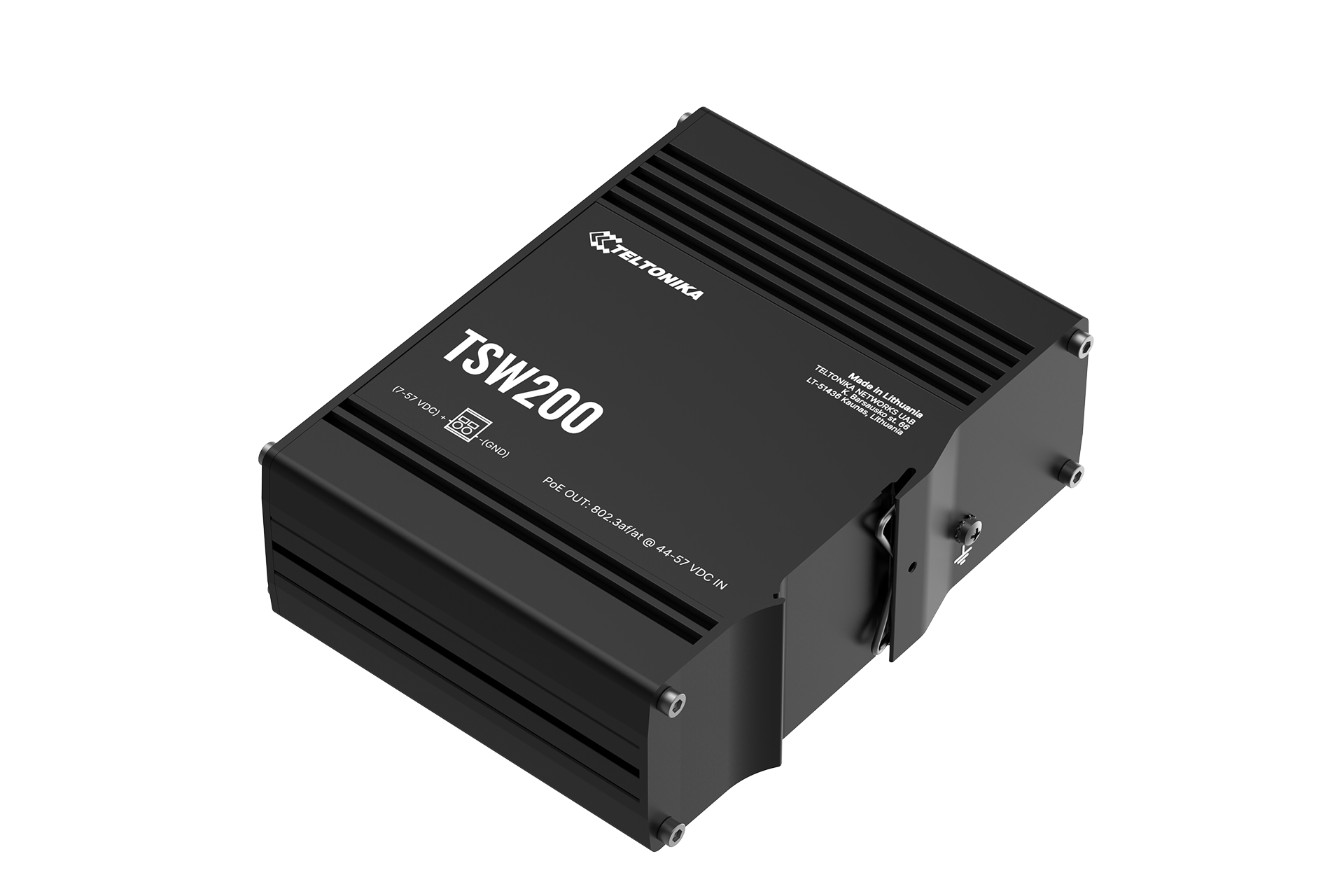

INDUSTRIELLE POE+ THERNET-SWITCH TSW200
8x Gibabit-Ethernet- Anschlüsse; 2x SFP-Ports, 8x PoE+-Anschlüsse
Artikelnummer: TSW200
Der TSW200 ist ein industrieller Ethernet-Switch mit zwei SFP-Ports für die Glasfaserkommunikation über große Entfernungen und acht Gigabit-Ethernet-Ports, die die Power-over-Ethernet-Standards IEEE 802.af und IEEE 802.3at unterstützen. Als Stromversorgungsgerät (PSE) ermöglicht er die zentrale Stromversorgung mit bis zu 30 Watt pro Port und reduziert so den Installationsaufwand.
- 2 x SFP-Ports für Glasfaserkommunikation über große Entfernungen
- 8 x PoE+-Ports mit Unterstützung für die Standards 802.af und 802.3at
- Gesamtleistungsbudget bei PSE bis zu 240 W
- 8 x Gigabit-Ethernet mit Geschwindigkeiten von bis zu 1000 Mbit/s
INDUSTRIEPROTOKOLLE
Profinet
- Profinet-Klasse-A-Konformität (mit optionalem Bestellcode erhältlich)
ETHERNET
ETH
- 8 x Ethernet-Anschlüsse, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
Faser
- 2 x SFP-Ports
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
POE OUT
PoE+-Anschlüsse
- Port 1 – 8
PoE-Standards
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative A (aus Charge 42)
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative B (aus Charge 1-41)
Maximale PoE-Leistung pro Port (bei PSE)
- 30 W
Gesamt-PoE-Leistungsbudget (bei PSE)
- 240 W
LEISTUNG
Anschluss
- 2-polige industrielle Gleichstromsteckdose
Eingangsspannungsbereich
- 7 – 57 VDC
PoE-Out-Eingangsspannungsbereich
- 44 – 57 VDC
Stromverbrauch
- Leerlauf: 1,81 W / Maximal: 5,5 W / PoE Max: 245,5 W

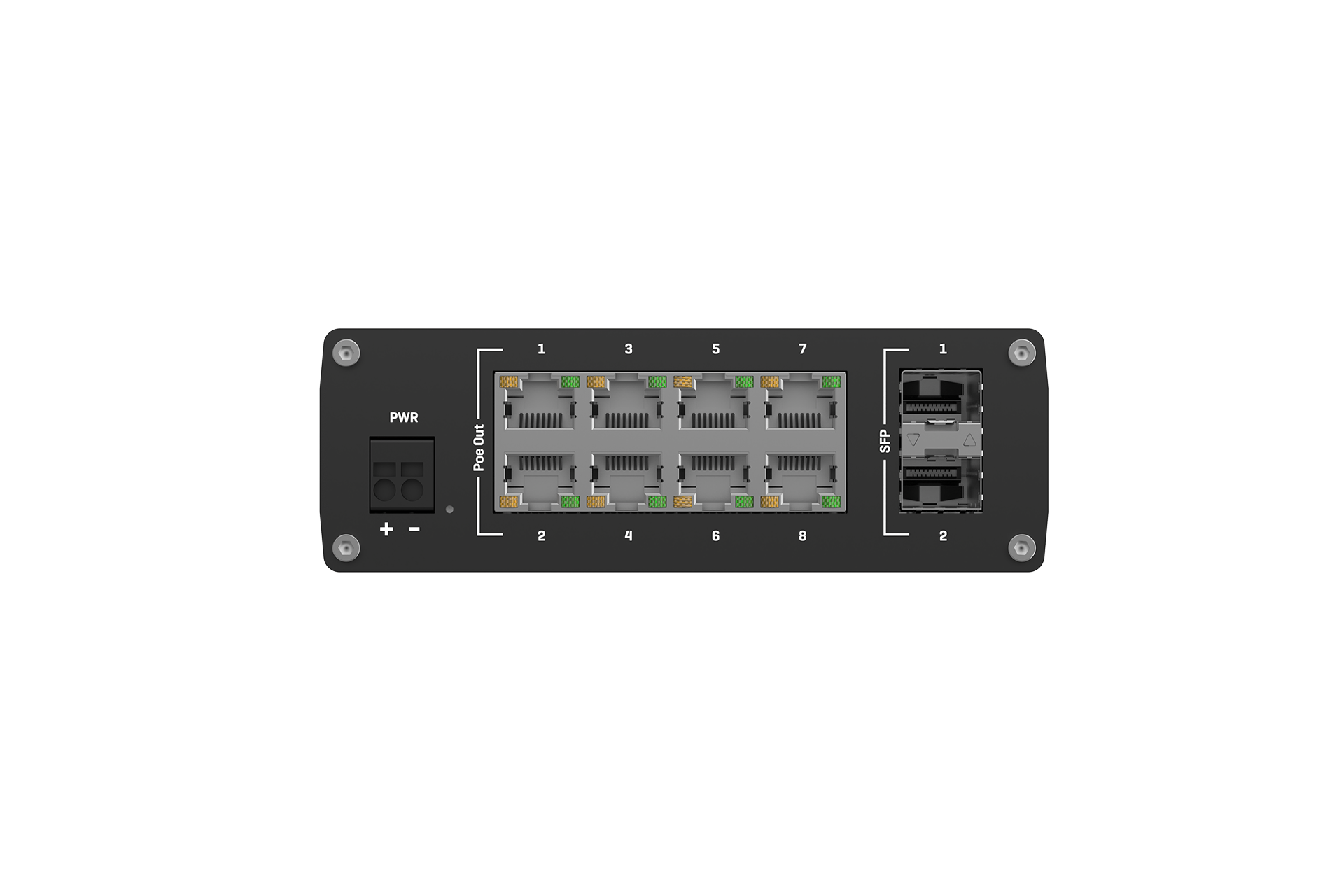

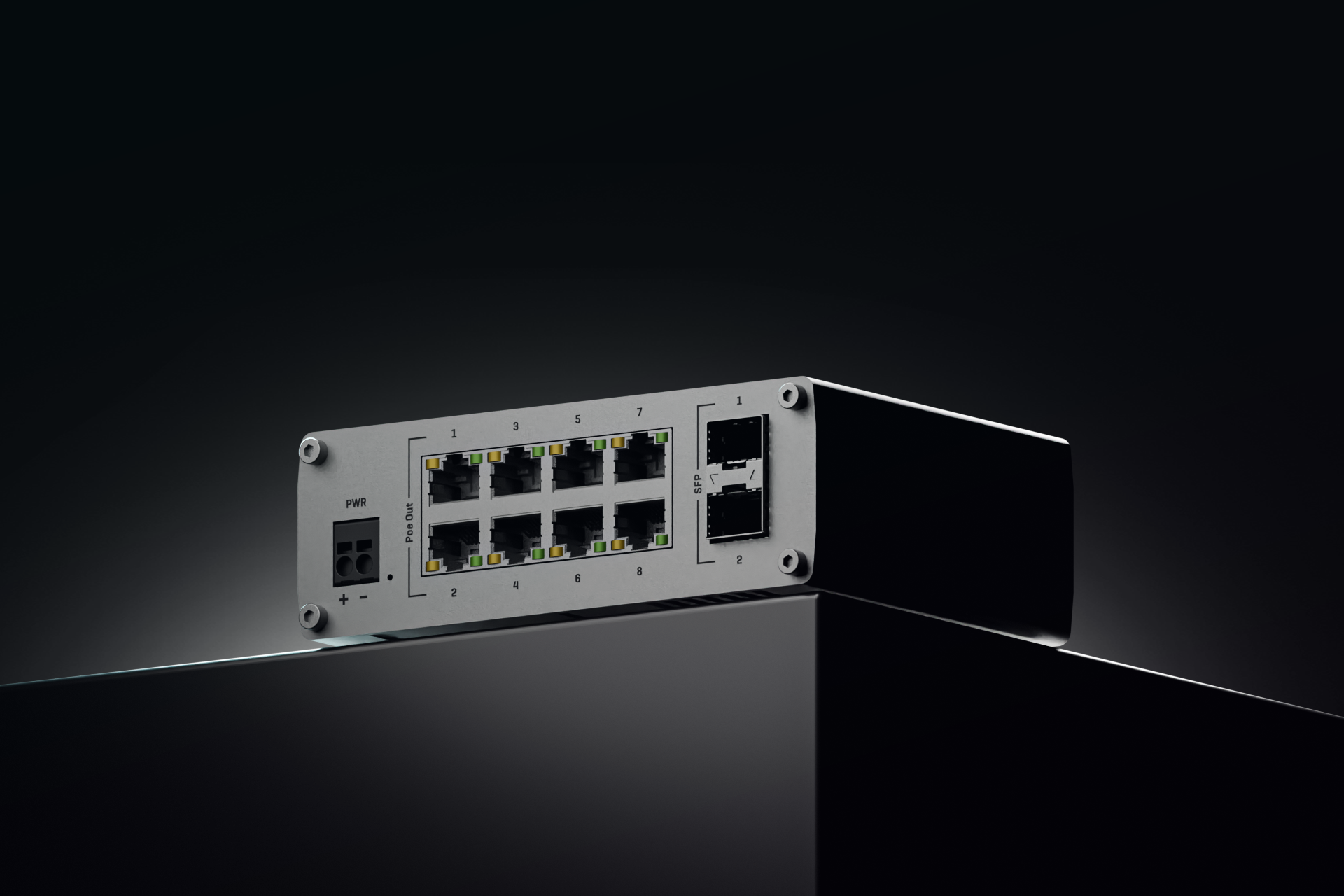

PHYSIKALISCHE SCHNITTSTELLEN
Ethernet
- 8 x RJ45-Anschlüsse, 10/100/1000 Mbit/s
Faser
- 2 x SFP-Ports
Status-LEDs
- 1 x Power-LED, 16 x ETH-Status-LEDs, 2 x SFP-Status-LEDs
Leistung
- 1 x 2-polige industrielle Gleichstromsteckdose
Andere
- 1 x Erdungsschraube
PHYSIKALISCHE SPEZIFIKATION
Gehäusematerial
- Vollaluminiumgehäuse
Abmessungen (B x H x T)
- 132 x 44,2 x 95,1 mm
Gewicht
- 517 g
Montageoptionen

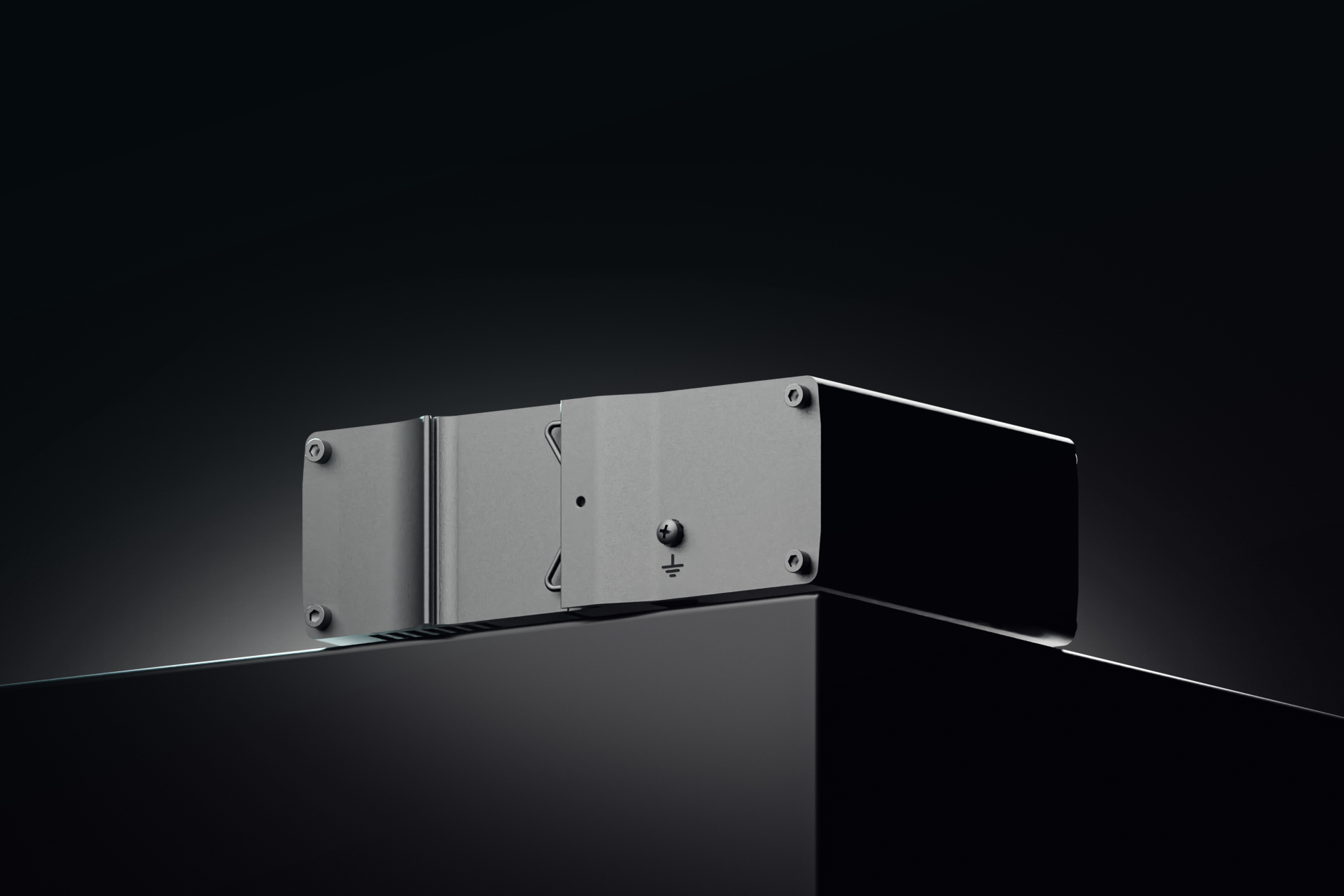

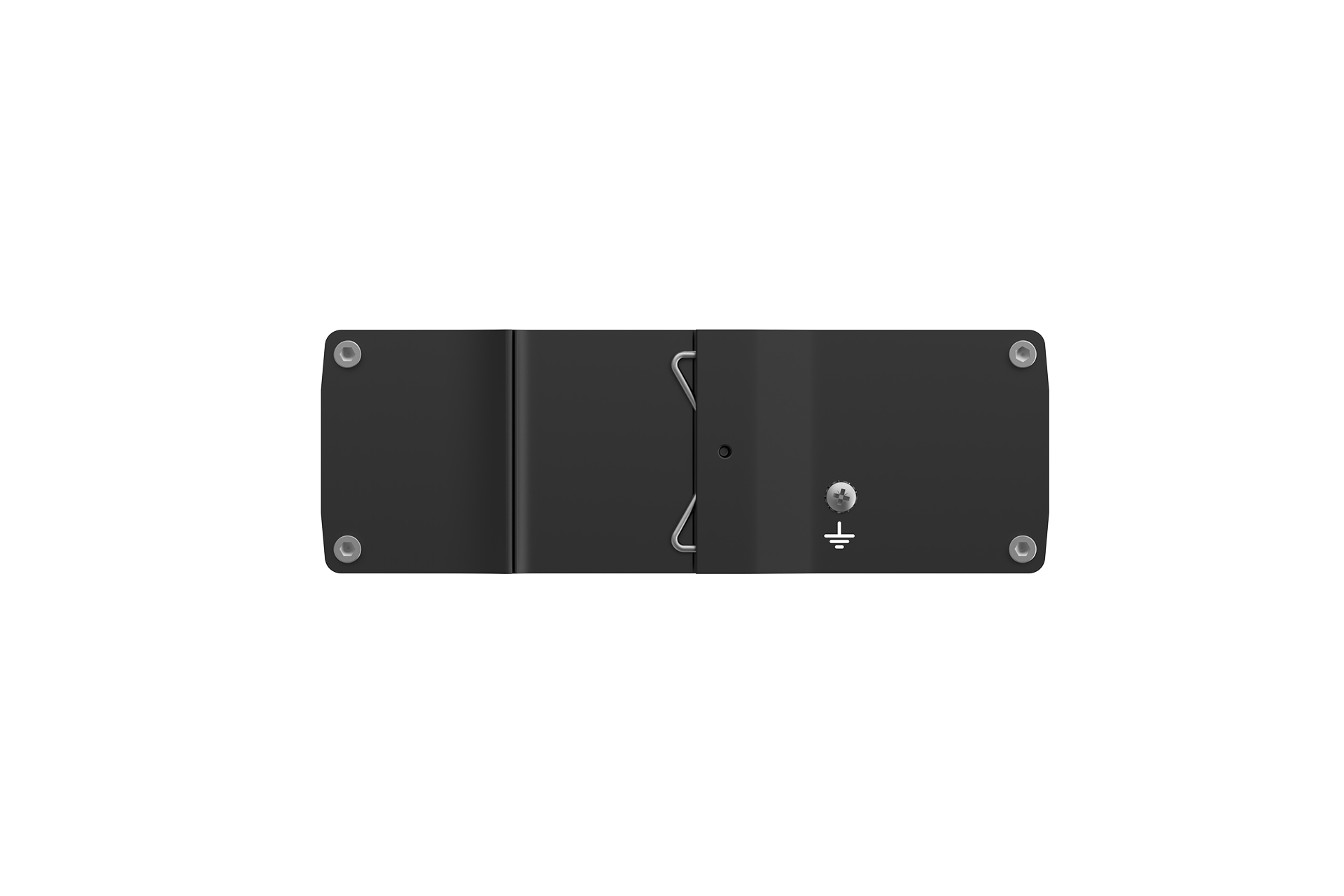

- Integrierte DIN-Schienenhalterung; Wandmontage und Montage auf ebener Fläche (zusätzliches Montageset erforderlich)
BETRIEBSUMGEBUNG
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 5 % bis 95 % nicht kondensierend
Schutzart
- IP30
GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN
Regulierung
- CE, UKCA, CITC, ANRT, FCC, IC, CB
EMV-EMISSIONEN UND STÖRFESTIGKEIT
Standards
- EN 55032:2015 + A1:2020
- EN 55035:2017 + A11:2020
- EN IEC 61000-3-2:2019 + A1:2021
- EN 61000-3-3:2013 + A1:2019
ESD
- EN 61000-4-2:2009
Strahlungsimmunität
- EN IEC 61000-4-3:2020
EFT
- EN 61000-4-4:2012
Überspannungsfestigkeit (Netzanschluss)
- EN 61000-4-5:2014 + A1:2017
CS
- EN 61000-4-6:2014
TAUCHEN
- EN IEC 61000-4-11:2020
SICHERHEIT
Standards
- IEC 62368-1:2018
- EN IEC 62368-1:2020+A11:2020
LEISTUNGSSPEZIFIKATION
Bandbreite (nicht blockierend)
- 20 Gbit/s
Packerpuffer
- 128 KB
Größe der MAC-Adresstabelle
- 2.000 Einträge
Jumbo-Rahmenhalterung
- 9216 Bytes
