INDUSTRIELLE POE+ THERNET-SWITCH TSW100
5x Gigabit-Ethernet- Anschlüsse PoE+ (802.3at) Unterstützung 120W Gesamtleistungsbudget
Artikelnummer: TSW100
Der TSW100 ist ein unmanaged Gigabit-Ethernet-Switch mit Power-over-Ethernet (PoE). Als Stromversorgungsgerät (PSE) zentralisiert er die Stromversorgung, liefert bis zu 30 Watt pro Port und reduziert den Installationsaufwand. Fünf Gigabit-Ethernet-Ports bieten eine wirtschaftliche Lösung mit hoher Bandbreite für ein sicheres industrielles Ethernet-Netzwerk.
POE+
- 4 x PoE+-Anschlüsse mit 802.3af- und 802.3at-Unterstützung
- Gesamtleistungsbudget bei PSE bis zu 120 W
- 5 x Gigabit-Ethernet mit Geschwindigkeiten von bis zu 1000 Mbit/s
- DIN-Schienen- und Oberflächenmontageoptionen
INDUSTRIELLE PROTOKOLLE
Profinet
- Profinet-Klasse-A-Konformität (mit optionalem Bestellcode erhältlich)
ETHERNET
ETH
- 5 x ETH-Anschlüsse, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
PoE-AUSGANG
PoE+-Anschlüsse
- Anschluss 1 – 4
PoE-Standards
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative A (Bestellcode: TSW100 * 1 ****)
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative B (Bestellcode: TSW100 * 0 ****)
Maximale PoE-Leistung pro Port (bei PSE)
- 30 W
PoE-Leistungsbudget (bei PSE)
- 120 W
STROMVERSORGUNG
Anschluss
- 4-polige industrielle Gleichstromsteckdose
Eingangsspannungsbereich
- 7 – 57 VDC
PoE-Ausgangs-Eingangsspannungsbereich
- 44 – 57 VDC
Leistungsaufnahme
- Leerlauf: 2 W / Max. (ohne PoE): 9 W / PoE Max.: 129 W
PHYSIKALISCHE SCHNITTSTELLEN
Ethernet

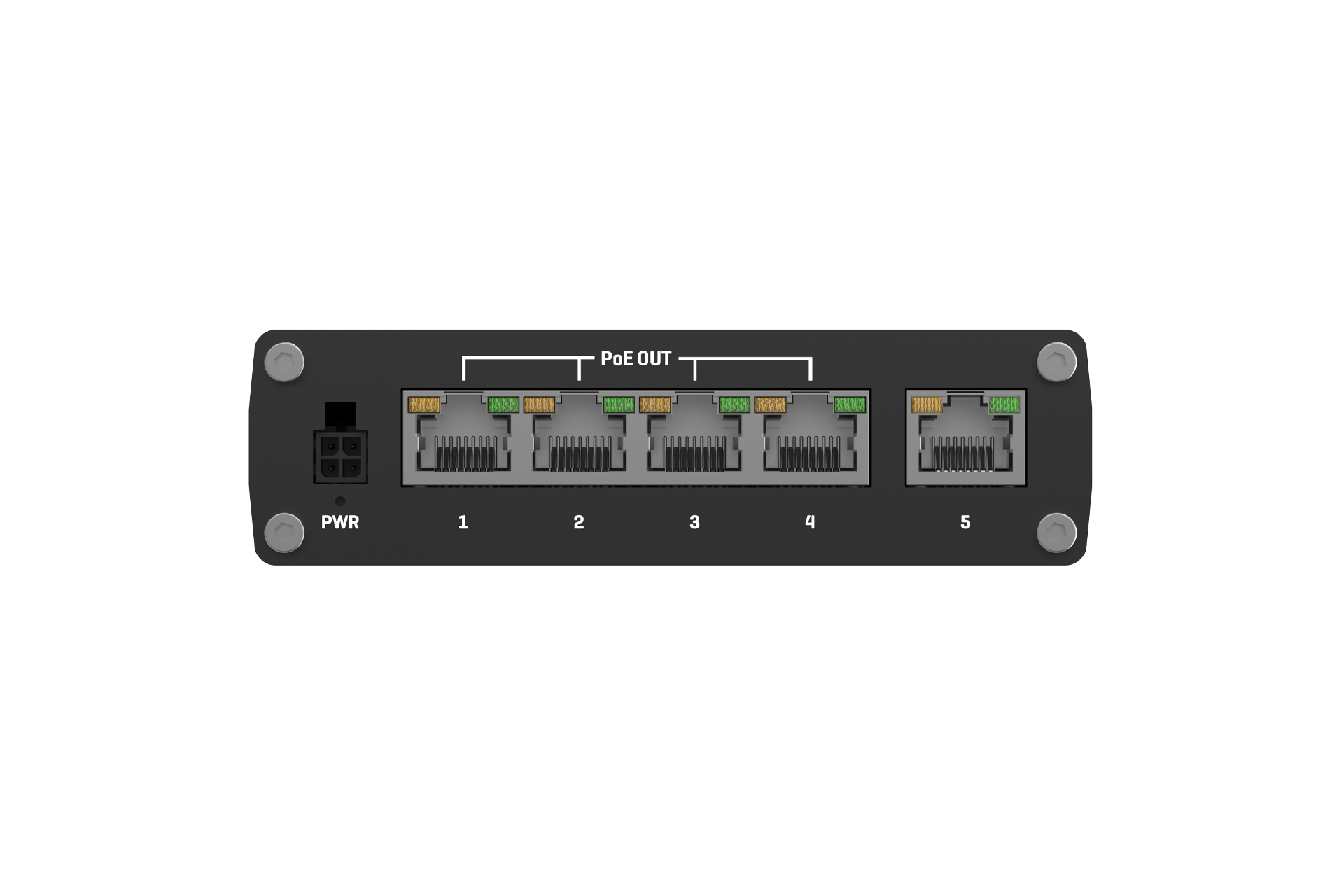

- 5 x RJ45-Anschlüsse, 10/100/1000 Mbit/s
Status-LEDs
- 1 x Power-LED, 10 x ETH-Status-LEDs
Stromversorgung
- 1 x 4-poliger Stromanschluss
Sonstiges

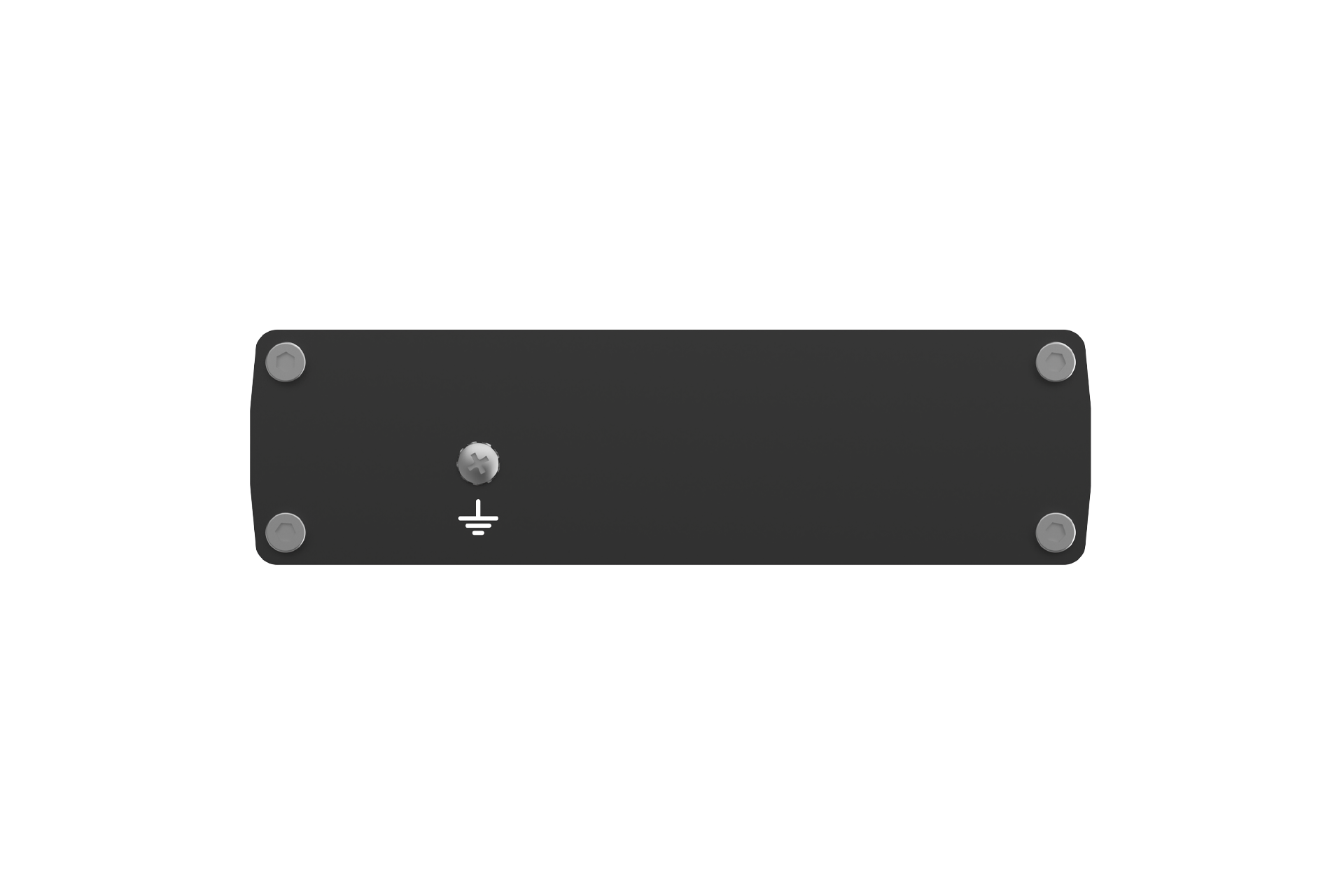

- 1 x Erdungsschraube
PHYSIKALISCHE SPEZIFIKATION
Gehäusematerial
- Vollaluminiumgehäuse
Abmessungen (B x H x T)
- 115 x 32,2 x 101,2 mm
Gewicht
- 350 g
Montagemöglichkeiten
- DIN-Schiene, Wandmontage, ebene Fläche (für alle ist zusätzliches Zubehör erforderlich)
BETRIEBSUMGEBUNG
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 5 % bis 95 % nicht kondensierend
Schutzart
- IP30
ZULASSUNGEN UND TYPENGENEHMIGUNGEN
Regulatorische Bestimmungen
- CE, UKCA, EAC, UCRF, CITC, ANRT, FCC, IC, NOM, Anatel, CB, E-Prüfzeichen
EMV-EMISSIONEN UND STÖRFESTIGKEIT
Normen
- EN 55032:2015
- EN 55035:2017
- EN 301 489-1 V2.2.3
ESD
- EN 61000-4-2:2009
Störfestigkeit gegen Strahlung
- EN IEC 61000-4-3:2006 + A1:2008 + A2:2010
EFT
- EN 61000-4-4:2012
Überspannungsfestigkeit (Netzanschluss)
- EN 61000-4-5:2014
CS
- EN 61000-4-6:2014
DIP
- EN 61000-4-11:2004
SICHERHEIT
Normen
- IEC 62368-1:2018
- EN IEC 62368-1:2020+A11:2020
LEISTUNGSMERKMALE
Bandbreite (nicht blockierend)
- 10 Gbit/s
Packer-Puffer
- 128 KB
Größe der MAC-Adresstabelle
- 2K Einträge
Jumbo-Rahmenunterstützung
- 9216 BytesDIN-Schienen- und Oberflächenmontageoptionen
