INDUSTRIELLE 4G-ROUTER, RUT206

MOBILE

Mobiles Modul

• 4G LTE Cat 4 bis zu 150 Mbit/s Download/50 Mbit/s Upload; 3G bis zu 21 Mbit/s Download/5,76 Mbit/s Upload; 2G bis zu 236,8 kbit/s Download/236,8 kbit/s Upload

3GPP-Veröffentlichung

Version 9

SIM-Karten-Wechsel

• 2 SIM-Karten, automatische Umschaltung bei schwachem Signal, Datenlimit, SMS-Limit, Roaming, keinem Netz, Netz verweigert, Datenverbindungsfehler, SIM-Inaktivitätsschutz

Status

• IMSI, ICCID, Betreiber, Betreiberstatus, Datenverbindungsstatus, Netzwerktyp, Bandbreite, verbundenes Frequenzband, Signalstärke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten, LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC

SMS

• SMS-Status, SMS-Konfiguration, E-Mail zu SMS, SMS zu E-Mail, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort, SMPP

USSD

• Unterstützt das Senden und Lesen von unstrukturierten ergänzenden Dienstdatennachrichten

Block-/Zulassungsliste

• Betreibersperr-/Zulassungsliste (nach Land oder für einzelne Betreiber)

Bandmanagement

• Bandsperre, Anzeige des verwendeten Bandstatus

SIM-Leerlaufschutzdienst

• Bietet die Möglichkeit, den Router so zu konfigurieren, dass er regelmäßig auf die ungenutzte SIM-Karte umschaltet und eine Datenverbindung herstellt, um zu verhindern, dass die SIM-Karte gesperrt wird.

SIM-PIN-Code-Verwaltung

• Die SIM-PIN-Codeverwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte.

APN

• Auto APN

Brücke

• Direkte Verbindung (Bridge) zwischen Mobilfunk-ISP und Gerät im LAN

Durchleitung

• Der Router weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu.



DRAHTLOS

Drahtlosmodus

• 802.11b/g/n (Wi-Fi 4), Zugangspunkt (AP), Station (STA)

WLAN-Sicherheit

• WPA2-Enterprise: PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, automatische Verschlüsselungsmodi, Client-Trennung, EAP-TLS mit PKCS#12-Zertifikaten, automatische Wiederverbindung deaktivieren, 802.11w Protected Management Frames (PMF)

SSID/ESSID

• SSID-Stealth-Modus und Zugriffskontrolle basierend auf der MAC-Adresse

WLAN-Nutzer

• Bis zu 50 gleichzeitige Verbindungen

Funktionen für drahtlose Konnektivität

• Drahtloses Mesh-Netzwerk (802.11s), schnelles Roaming (802.11r), Relayd, BSS-Übergangsmanagement (802.11v), Funkressourcenmessung (802.11k)

Drahtlos-MAC-Filter

• Zulassungsliste, Sperrliste

Drahtloser QR-Code-Generator

• Nach dem Scannen erhält der Benutzer automatisch Zugang zu Ihrem Netzwerk, ohne Anmeldeinformationen eingeben zu müssen.

Reisebegleiter

• Die Startseite des WLAN-Hotspots an ein nachfolgendes verbundenes Gerät weiterleiten



ETHERNET

WAN

• 1 x WAN-Anschluss 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover

LAN

• 1 x LAN-Anschluss, 10/100 Mbit/s, kompatibel mit den Standards IEEE 802.3, IEEE 802.3u und 802.3az, unterstützt automatisches MDI/MDIX-Crossover



NETZWERK

Routing

• Statisches Routing, dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), richtlinienbasiertes Routing

Netzwerkprotokolle

• TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake on LAN (WOL), VXLAN

VoIP-Passthrough-Unterstützung

• H.323- und SIP-alg-Protokoll-NAT-Helfer, die das korrekte Routing von VoIP-Paketen ermöglichen.

Verbindungsüberwachung

• Ping Reboot, Wget Reboot, Periodischer Neustart, LCP und ICMP zur Verbindungsprüfung

Firewall

• Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, Anpassung der TTL-Zielwerte

Firewall-Statusseite

• Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen

Hafenmanagement

• Geräteanschlüsse anzeigen, jeden einzelnen aktivieren und deaktivieren, automatische Konfiguration ein- oder ausschalten, deren Übertragungsgeschwindigkeit ändern usw.

Netzwerktopologie

• Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind

DHCP

• Statische und dynamische IP-Adressvergabe, DHCP-Relay, DHCP-Serverkonfiguration, Status, statische Leases: MAC-Adressen mit Wildcards

QoS / Intelligentes Warteschlangenmanagement (SQM)

• Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e

DDNS

• Unterstützt werden über 77 Dienstanbieter, weitere können manuell konfiguriert werden.

DNS über HTTPS

• Ein DNS-over-HTTPS-Proxy ermöglicht die sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS.

Netzwerk-Backup

• Wi-Fi WAN, Mobilfunk, VRRP, kabelgebundene Optionen, die jeweils als automatische Failover-Lösung genutzt werden können.

Lastverteilung

• Internetverkehr über mehrere WAN-Verbindungen verteilen

Hotspot

• Captive Portal (Hotspot), interner/externer Radius-Server, Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung, interne/externe Landingpage, geschlossene Umgebung, Benutzerskripte, URL-Parameter, Benutzergruppen, individuelle Benutzer- oder Gruppenbeschränkungen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und die Möglichkeit zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs

Hotspot 2.0

• Hotspot 2.0 ist ein WLAN-Standard, der eine nahtlose, sichere und automatische Verbindung zu vertrauenswürdigen drahtlosen Netzwerken ermöglicht.

SSHFS

• Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll einzubinden

Verkehrsmanagement

• Echtzeitüberwachung, Diagramme zur Funksignalstärke, Verlauf der Verkehrsnutzung



SICHERHEIT

Authentifizierung

• Vorinstallierter Schlüssel, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, IP- und Anmeldeversuchsblockierung, zeitbasierte Anmeldeblockierung, integrierter Zufallspasswortgenerator

Firewall

• Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über die CLI, DMZ, NAT, NAT-T, NAT64

Angriffsprävention

• DDoS-Schutz (Schutz vor SYN-Floods, SSH-Angriffen, HTTP/HTTPS-Angriffen), Schutz vor Port-Scans (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)

VLAN

• Port- und tagbasierte VLAN-Trennung

Mobilfunk-Kontingentkontrolle

• Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnschwelle, Telefonnummer

Webfilter

• Blacklist zum Blockieren unerwünschter Websites, Whitelist zum Festlegen ausschließlich zulässiger Websites

Zugangskontrolle

• Flexible Zugriffskontrolle für SSH, Webinterface, CLI und Telnet

Zertifikatsmanager

• Das Zertifikatserstellungstool ermöglicht die Erstellung von CA-, Server-, Client-, Let’s Encrypt- und SCEP-Zertifikaten.

802.1x

• Portbasierter Netzwerkzugriffskontrollserver



VPN

OpenVPN

• Mehrere Clients und ein Server können gleichzeitig ausgeführt werden; 27 Verschlüsselungsmethoden

OpenVPN-Verschlüsselung

• DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

• XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)

GRE

• GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung

PPTP, L2TP

• Client-/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3- und L2TP-over-IPsec-Unterstützung

Tunnel

• Ein Proxy, der entwickelt wurde, um bestehenden Clients und Servern die TLS-Verschlüsselungsfunktionalität hinzuzufügen, ohne dass Änderungen am Programmcode erforderlich sind.

DMVPN

• Verfahren zum Aufbau skalierbarer IPsec-VPNs, Phase 2 und Phase 3 sowie Dual-Hub-Unterstützung

SSTP

• SSTP-Clientinstanzunterstützung

ZeroTier

• ZeroTier VPN-Client-Unterstützung

WireGuard

• WireGuard VPN-Client- und Serverunterstützung

Tinc

• Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln. Client- und Serverunterstützung.



BacNET

Unterstützte Modi

• Router

Unterstützte Verbindungstypen

• RS485, TCP



OPC UA

Unterstützte Modi

• Client, Server

Unterstützte Verbindungstypen

• TCP



MQTT-GATEWAY

Modbus MQTT Gateway

• Ermöglicht das Senden von Befehlen und den Empfang von Daten vom MODBUS-Server über einen MQTT-Broker.



MODBUS

Unterstützte Modi

• Server, Client

Unterstützte Verbindungstypen

• RTU, TCP

Benutzerdefinierte Register

• MODBUS TCP-Benutzerregisterblockanforderungen, die in eine Datei innerhalb des Routers lesen/schreiben und zur Erweiterung der MODBUS TCP-Client-Funktionalität verwendet werden können.

Unterstützte Datenformate

• 8-Bit: INT, UINT; 16-Bit: INT, UINT (MSB oder LSB zuerst); 32-Bit: float, INT, UINT (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), HEX, ASCII



DATEN AN SERVER

Protokoll

• HTTP(S), MQTT, Azure MQTT

Daten an Server

• Parameter aus verschiedenen Quellen und Protokollen extrahieren und an einen einzigen Server senden; benutzerdefinierte LUA-Skripte, die es Skripten ermöglichen, die Daten-zu-Server-Funktion des Routers zu nutzen.



DNP3

Unterstützte Modi

• TCP-Master, DNP3-Außenstation

Unterstützte Verbindungstypen

• RS232, RS485, TCP



DLMS/COSEM

DLMS-Unterstützung

• DLMS – Standardprotokoll für den Datenaustausch von Versorgungszählern

Unterstützte Modi

• Kunde

Unterstützte Verbindungstypen

• TCP



API

Teltonika Networks Web-API (Beta)-Unterstützung

• Erweitern Sie die Möglichkeiten Ihres Geräts mithilfe konfigurierbarer API-Endpunkte zum Abrufen oder Ändern von Daten. Weitere Informationen finden Sie in dieser Dokumentation: https://developers.teltonika-networks.com



ÜBERWACHUNG UND MANAGEMENT

WEB-UI

• HTTP/HTTPS, Status, Konfiguration, Firmware-Update, CLI, Fehlerbehebung, mehrere Ereignisprotokollserver, Benachrichtigungen über verfügbare Firmware-Updates, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll, Internetstatus

FOTA

• Firmware-Update vom Server, automatische Benachrichtigung

SSH

• SSH (v1, v2)

SMS

• SMS-Status, SMS-Konfiguration

Anruf

• Neustart, Status, Mobile Daten ein/aus, Ausgang ein/aus, Annehmen/Auflegen mit Timer, WLAN ein/aus

TR-069

• OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

• MQTT-Broker, MQTT-Publisher

SNMP

• SNMP (v1, v2, v3), SNMP-Trap, Schutz vor Brute-Force-Angriffen

JSON-RPC

• Management-API über HTTP/HTTPS

Effektivwert

• Teltonika Fernverwaltungssystem (RMS)



IoT-PLATTFORMEN

ThingWorx

• Ermöglicht die Überwachung von: WAN-Typ, WAN-IP-Adresse, Name des Mobilfunkbetreibers, Mobilfunksignalstärke, Mobilfunknetztyp

Cumulocity – Wolke der Dinge

• Ermöglicht die Überwachung von: Gerätemodell, Revision und Seriennummer, WAN-Typ und IP-Adresse, Mobilfunkzellen-ID, ICCID, IMEI, Verbindungstyp, Mobilfunkbetreiber und Signalstärke. Enthält Neustart- und Firmware-Aktualisierungsfunktionen.

Azure IoT Hub

• Kann mit der Datenübertragung an den Server konfiguriert werden, um alle verfügbaren Parameter an die Cloud zu senden. Verfügt über Unterstützung für die direkte Methode, die die Ausführung von RutOS-API-Aufrufen auf dem IoT Hub ermöglicht. Bietet außerdem eine Plug-and-Play-Integration mit dem Gerätebereitstellungsdienst, die die automatische Gerätebereitstellung auf IoT Hubs ermöglicht.

AWS IoT Core

• Hilfsprogramm zur Interaktion mit der AWS-Cloud-Plattform. Unterstützung für AWS Jobs: Aufruf der Geräte-API mithilfe der AWS-Jobs-Funktionalität.



SYSTEMEIGENSCHAFTEN

CPU

• Mediatek, 580 MHz, MIPS 24KEc

RAM

• 128 MB, DDR2

Flash-Speicher

• 32 MB, NOR-Flash



FIRMWARE/KONFIGURATION

WEB-UI

• Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung

FOTA

• Firmware aktualisieren

Effektivwert

• Firmware-/Konfigurationsaktualisierung für mehrere Geräte gleichzeitig

Einstellungen beibehalten

• Firmware aktualisieren, ohne die aktuelle Konfiguration zu verlieren

Auf Werkseinstellungen zurücksetzen

• Durch das Zurücksetzen auf Werkseinstellungen werden alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers zurückgesetzt.



FIRMWARE-ANPASSUNG

Betriebssystem

• RutOS (OpenWrt-basiertes Linux-Betriebssystem)

Unterstützte Sprachen

• Busybox-Shell, Lua, C, C++

Entwicklungswerkzeuge

• SDK-Paket mit bereitgestellter Build-Umgebung

GPL-Anpassung

• Sie können Ihre eigene, individuell gestaltete Firmware und Webseitenanwendung erstellen, indem Sie Farben, Logos und andere Elemente in unserer Firmware an Ihre oder die Bedürfnisse Ihrer Kunden anpassen.

Paketmanager

• Der Paketmanager ist ein Dienst, der zum Installieren zusätzlicher Software auf dem Gerät verwendet wird.



SERIENNUMMER

RS232

• RS232-Schnittstelle ohne Flusssteuerungssignale

RS485

• Halbduplex (2-Draht) RS485-Schnittstelle



EINGANG/AUSGANG

Veranstaltungen

• E-Mail, RMS, SMS



SD-KARTE

Physikalische Größe

• Micro-SD (intern)

Anwendungen

• Samba-Anteil

Kapazität

• Bis zu 2 TB

Speicherformate

• FAT32, NTFS, ext2, ext3, ext4



POE IN

PoE-Anschlüsse

• 1 x PoE-Eingang

PoE-Standards

• Aktiver PoE-Eingang 802.3af Klasse 0 (12,94 W) am LAN-Port



LEISTUNG

Anschluss

• 2-polige industrielle Gleichstromsteckdose

Eingangsspannungsbereich

• 9–57 V DC, Verpolungsschutz, Überspannungsschutz >58 V @10 µs min.

PoE (passiv)

• Passives PoE über freie Adernpaare 4,5 (+) / 7,8 (-). Stromversorgung über LAN-Anschluss möglich, passive PoE-Spannung: 16–57 V DC

Stromverbrauch

• Leerlauf: < 2 W, Maximal: < 3,5 W

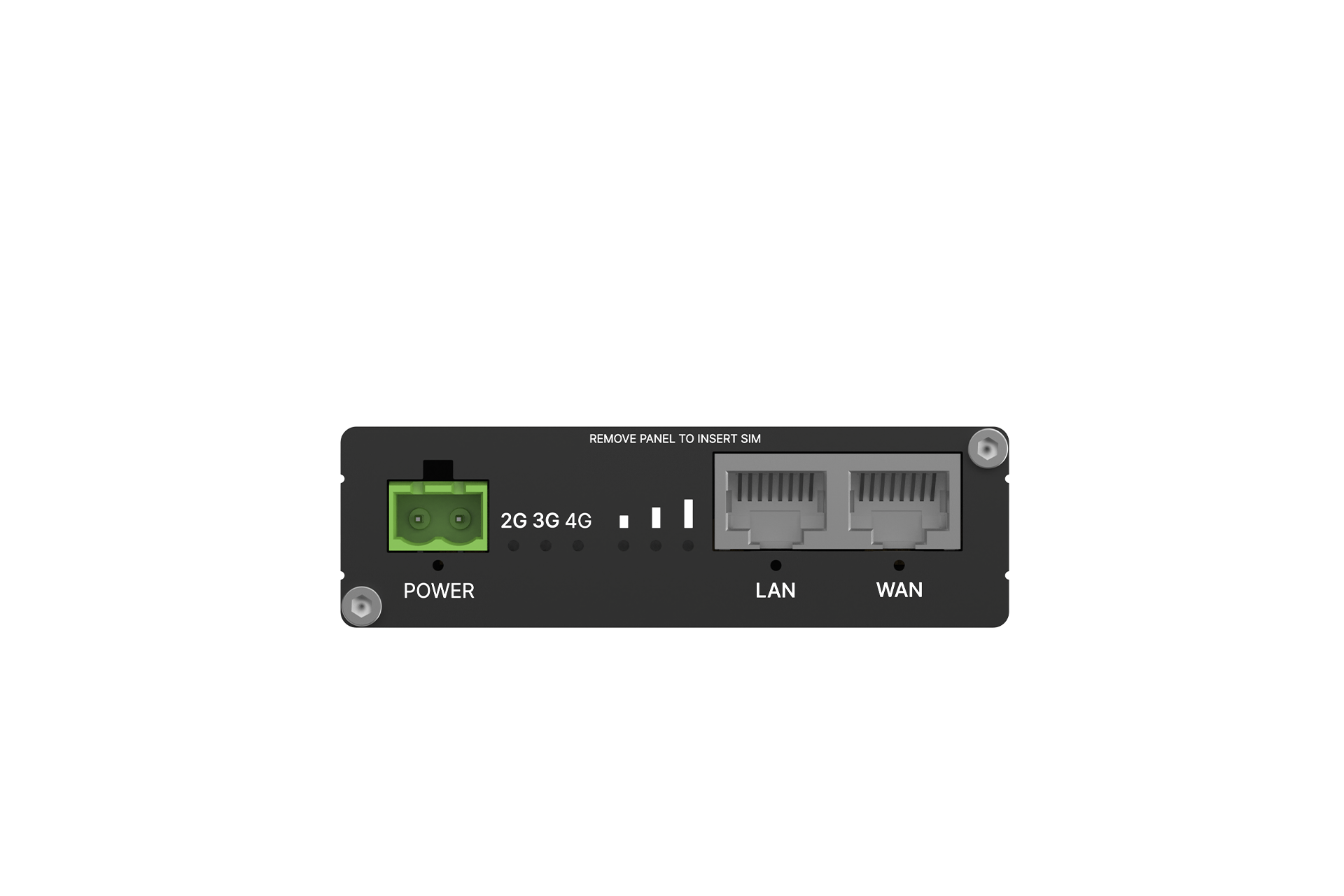

PHYSIKALISCHE SCHNITTSTELLEN

Ethernet

• 2 x RJ45-Anschlüsse, 10/100 Mbit/s

Status-LEDs

• 3 LEDs zur Anzeige des Verbindungstyps, 3 LEDs zur Anzeige der Verbindungsstärke, 2 LAN-Status-LEDs, 1 Betriebs-LED

SIM

• 2 SIM-Kartensteckplätze (Mini-SIM – 2FF), 1,8 V/3 V, doppelt gestapelter SIM-Kartenhalter

Leistung

• 1 x 2-poliger Stromanschluss

Antennen

• 2 x SMA für Mobilgeräte, 1 x RP-SMA für WLAN

RS232, RS485

• 1 x 6-poliger Klemmenblock

Zurücksetzen

• Neustart-/Benutzerstandard-Zurücksetzungs-/Werksreset-Taste



PHYSIKALISCHE SPEZIFIKATION

Gehäusematerial

• Gehäuse und Paneele aus eloxiertem Aluminium

Abmessungen (B x H x T)

• 83 x 25 x 83 mm

Gewicht

• 132 g

Montageoptionen

• DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagesatz)



BETRIEBSUMGEBUNG

Betriebstemperatur

• -40 °C bis 75 °C

Betriebsfeuchtigkeit

• 10 % bis 90 % nicht kondensierend

Schutzart

• IP30



GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN

Regulierung

• CE, UKCA, CB, RCM, EAC, UCRF
