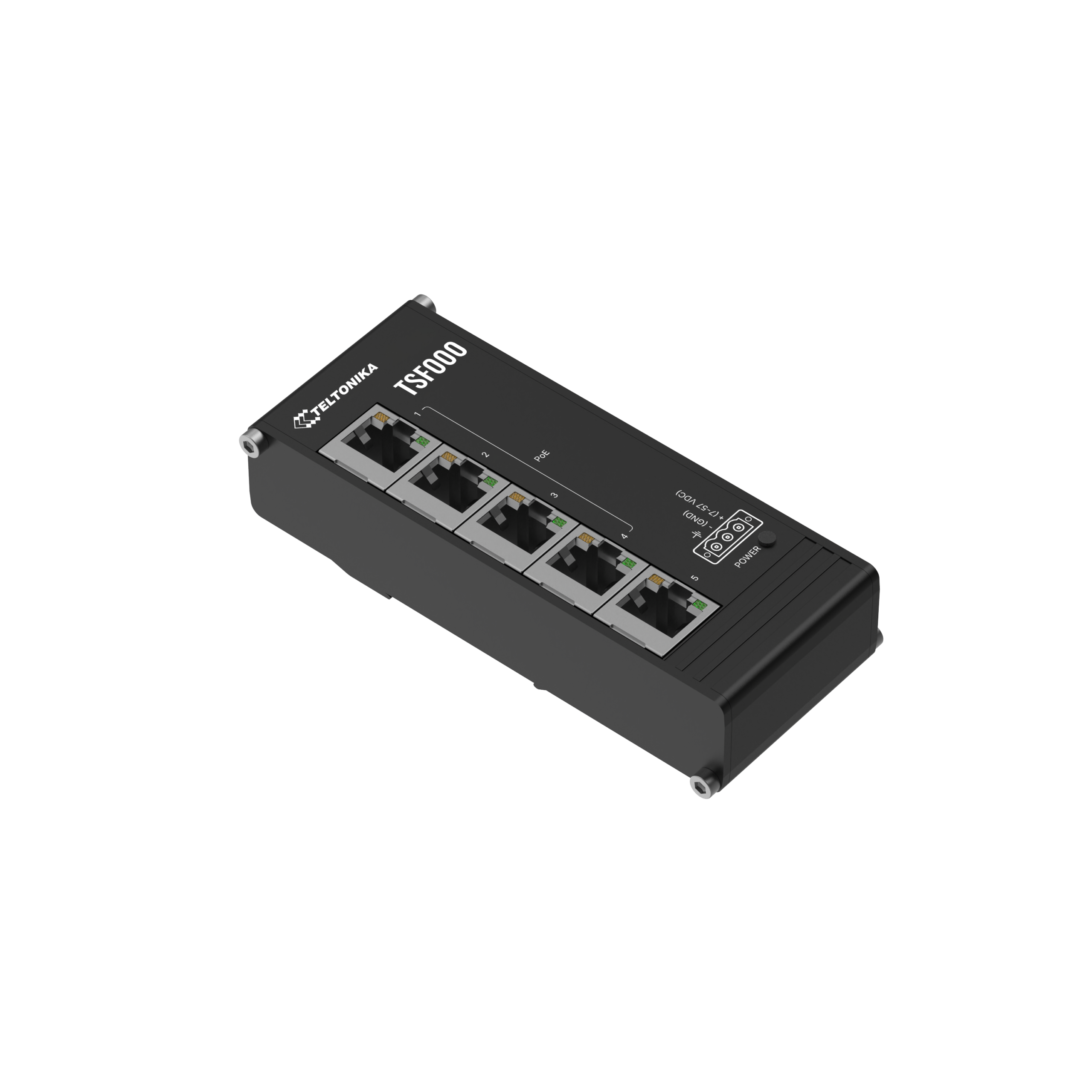

Flacher PoE+-Switch TSF000
Flaches Design 4x PoE+ Ausgang, 5x Fast Ethernet
Artikelnummer: TSF000
Der TSF000 ist ein kompakter, unmanaged Ethernet-Switch, der speziell für beengte Industrieumgebungen entwickelt wurde. Er verfügt über vier PoE+-Ausgänge mit einer Leistungsaufnahme von 120 W, ein flaches Gehäuse, eine DIN-Schienenmontage und fünf Ethernet-Ports für stabile und zuverlässige industrielle Verbindungen. Dank des flexiblen Eingangsspannungsbereichs von 7–57 V DC vereinfacht dieser Switch die Stromversorgung und Vernetzung mehrerer Geräte in IoT-Automatisierungsumgebungen, Büroräumen und Überwachungssystemen.
Stromversorgung und Verbindung mit PoE+
- Versorgen Sie bis zu 4 Geräte mit Strom und Daten bei einem Leistungsbudget von 120 W.
Flache, industrielle Passform
- Flaches Gehäuse mit DIN-Schienenbefestigung für mühelose Installation
5 x Ethernet

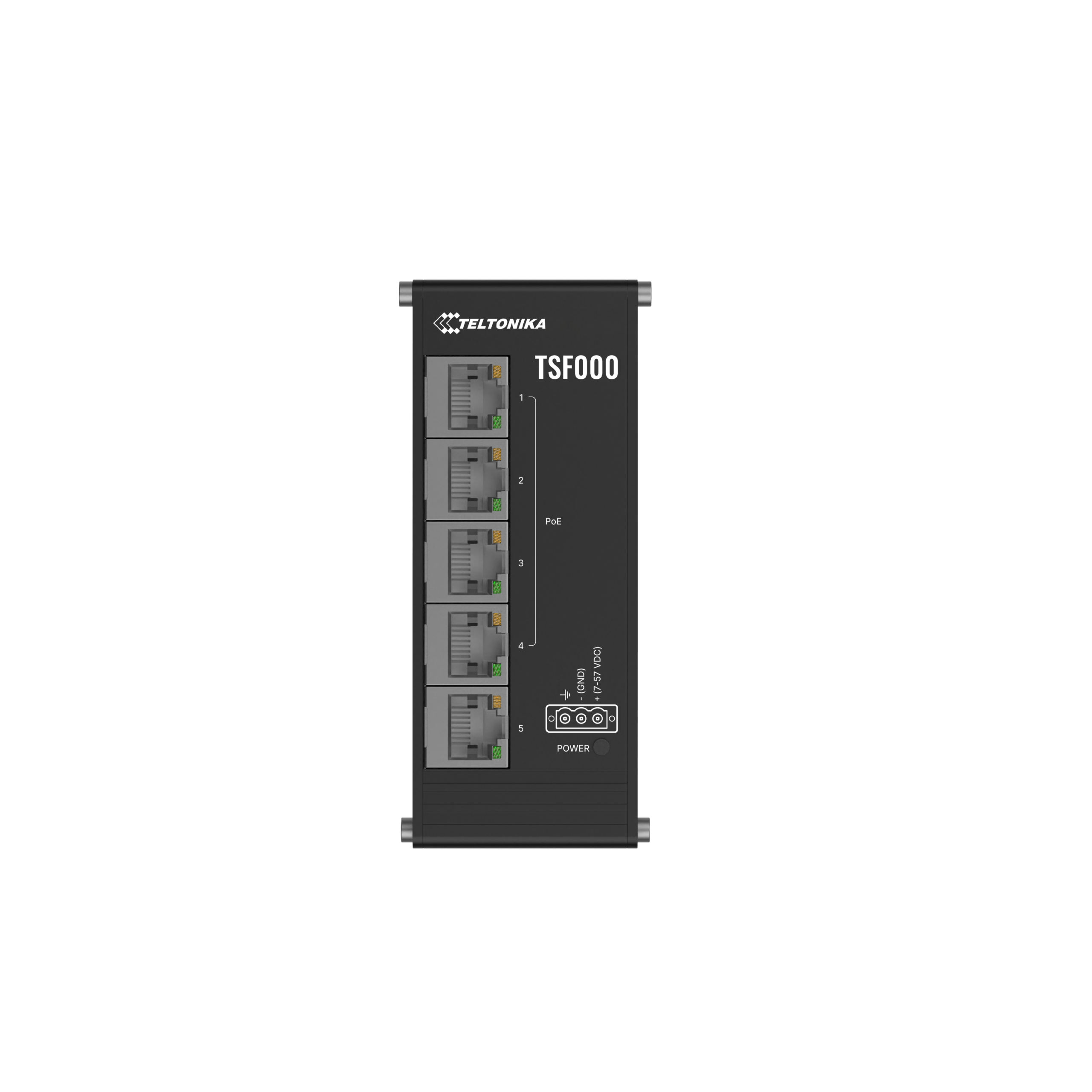

- Ethernet-Zugang an der Vorderseite mit extrem kompakter Bauform
Flexibler Stromeingang
- 7 – 57 VDC für Kompatibilität mit verschiedenen industriellen Systemen
Ethernet
- 5 x Ethernet-Anschlüsse, 10/100 Mbit/s, unterstützt automatische MDI/MDIX-Umschaltung
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3x, 802.3az, 802.3p 802.3Q
INDUSTRIEPROTOKOLLE
Profinet
- Profinet-Klasse-A-Konformität (mit optionalem Bestellcode erhältlich)
POE OUT
PoE-Anschlüsse
- Port 1-4
PoE-Standards
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative A
Maximale PoE-Leistung pro Port (bei PSE)
- 30 W
Gesamt-PoE-Leistungsbudget (bei PSE)
- 120 W
Leistungsspezifikationen
Bandbreite (nicht blockierend)
- 10 Gbit/s
Packerpuffer
- 128 KB
Größe der MAC-Adresstabelle
- 2.000 Einträge
Jumbo-Rahmenhalterung
- 9216 Bytes
Leistung
Anschluss

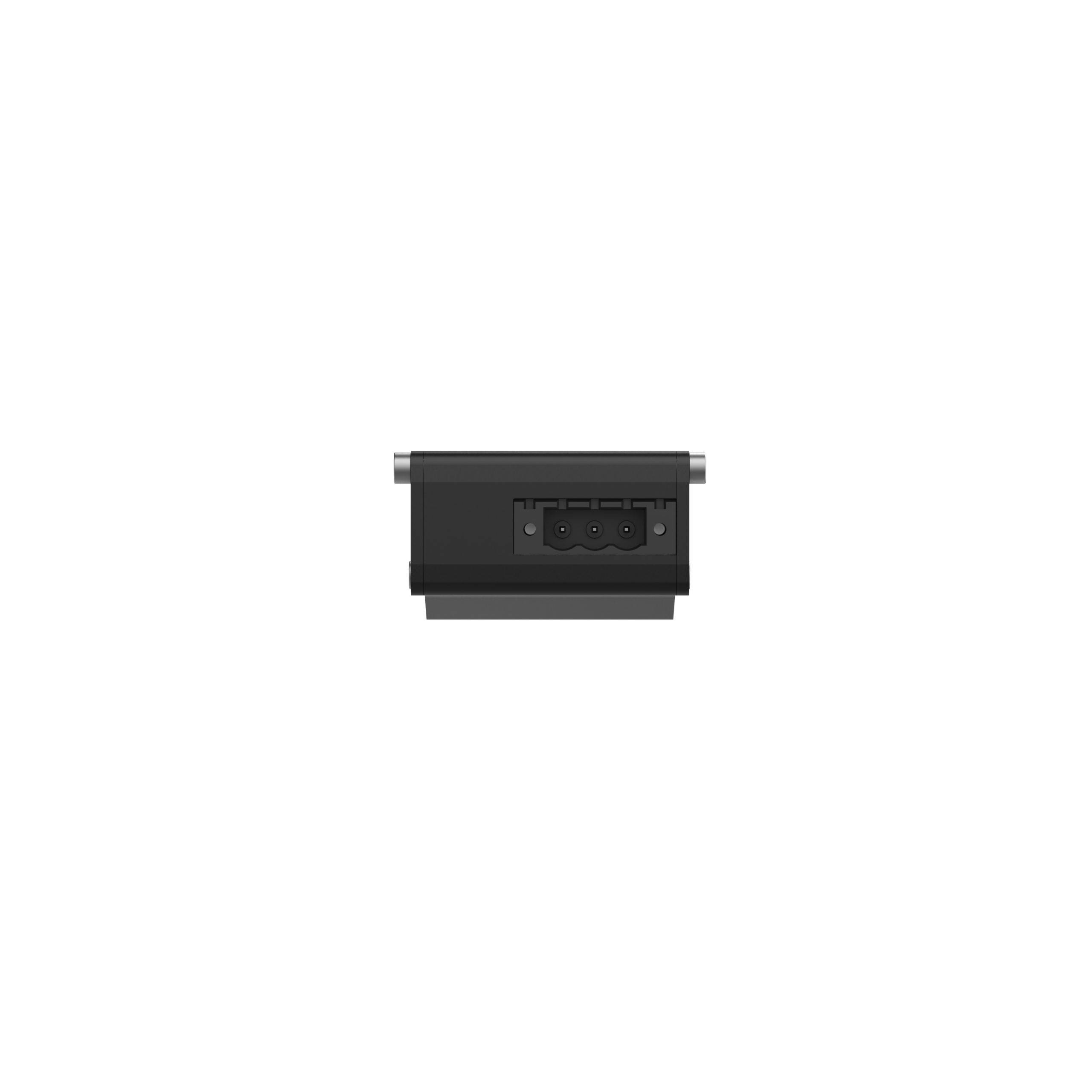

- 3-polige industrielle Gleichstromsteckdose
Eingangsspannungsbereich
- 7 – 57 VDC, Überspannungsschutz: 60 Vmax, Verpolungsschutz: 80 Vmax,
- Überspannungsschutz: min. 64,4 V / max. 71,2 V Durchbruchspannung,
- 93,6 V maximale Sperrspannung bei 4,3 A maximalem Rückstoßstrom
PoE-Out-Eingangsspannungsbereich
- 44–57 V DC
Stromverbrauch
- Leerlauf: 1 W / Maximal: 1,5 W / PoE Max: 121 W
Physikalische Schnittstellen
Ethernet
- 5 x RJ45-Anschlüsse, 10/100 Mbit/s
Status-LEDs
- 1 x Power-LED, 10 x ETH-Status-LEDs
Leistung
- 1 x 3-polige industrielle Gleichstromsteckdose
Erdung
- Erdungsanschluss am Stromstecker
Physikalische Spezifikation
Gehäusematerial
- Gehäuse und Paneele aus eloxiertem Aluminium
Abmessungen (B x H x T)
- 113 x 28 x 50 mm
Gewicht
- 142 g
Montageoptionen

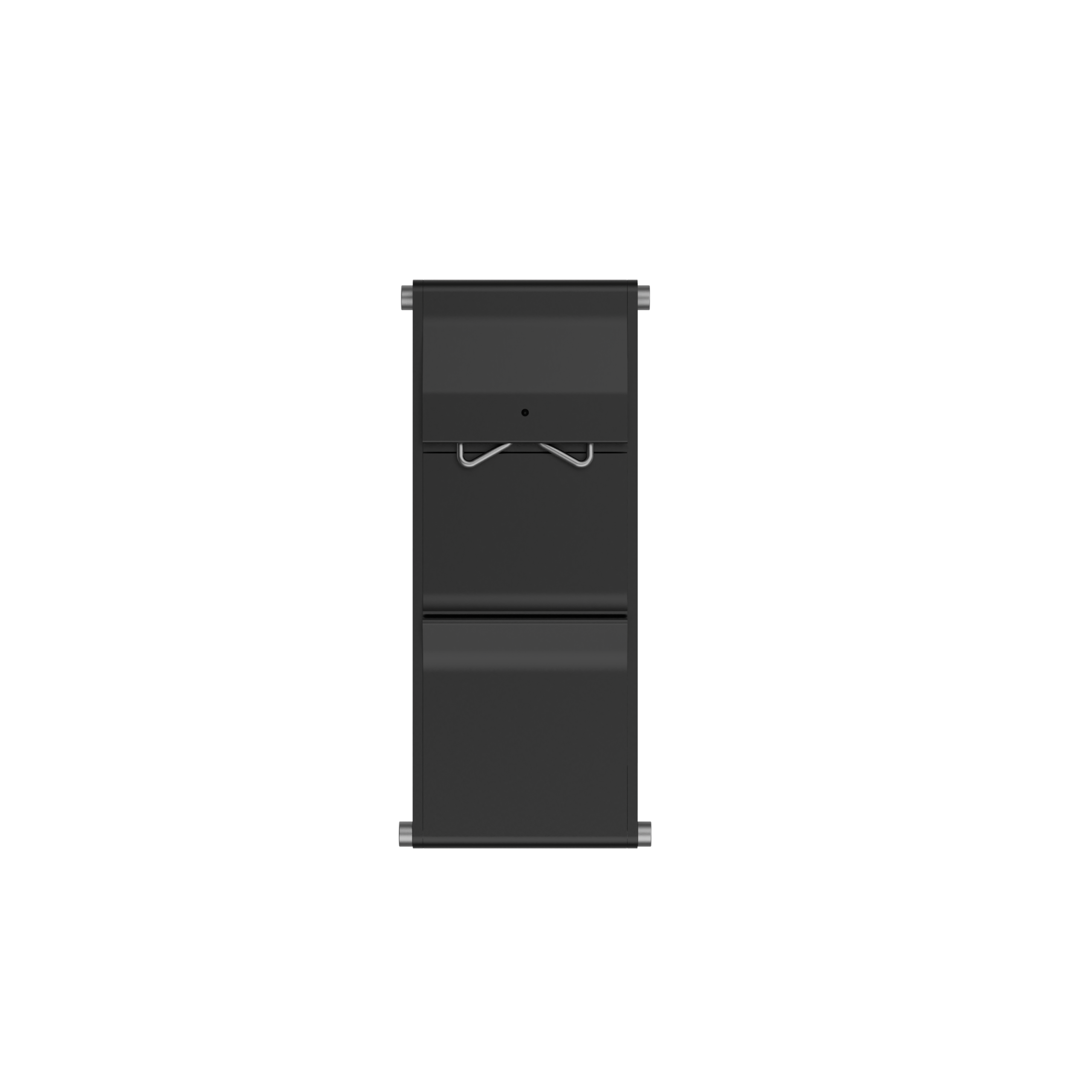

- Integrierte DIN-Schienenhalterung
Betriebsumgebung
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 5 % bis 95 % nicht kondensierend
Schutzart
- IP30
Genehmigungen und Typgenehmigungen
Regulierung
- CE, UKCA, RCM, CB, FCC, IC, WEEE
