AUTOMOTIVE POE+ SCHALTER, TSW101
5 Gigabit-Ethernet-Anschlüsse 4xPoE+-Anschlüsse; Ideal für Lösungen im Fahrzeug
Artikelnummer: TSW101
Der TSW101 ist ein Plug-and-Play-Automobil-Switch speziell für den Einsatz im Fahrzeug. Ausgestattet mit fünf Gigabit-Ethernet-Ports, davon vier mit PoE+-Unterstützung, versorgt der TSW101 Ihre Endgeräte mit Strom und verbindet sie gleichzeitig mit dem Internet. Dieser Auto-Switch kann über die 12-V- oder 24-V-Autobatterie betrieben werden und benötigt kein zusätzliches Netzteil.
EINFACH ANSCHLIESSEN UND SPIELEN
- Keine Konfiguration erforderlich
POE+
- 4x PoE+-Anschlüsse mit Unterstützung für 802.3af und 802.3at
GIGABIT-ETHERNET
- 5 Gigabit-Ethernet-Anschlüsse mti Geschwindigkeit von bis zu 1000Mbit/s
INDUSTRIEDESIGN
- Robustes Aluminiumgehäuse
INDUSTRIEPROTOKOLLE
Profinet
- Profinet-Klasse-A-Konformität (mit optionalem Bestellcode erhältlich)
ETHERNET
ETH
- 5 x Ethernet-Anschlüsse, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
IEEE 802.3-Serienstandards
- 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
POE OUT
PoE+-Anschlüsse
- Port 1 – 4
PoE-StanDards
- IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative A
Maximale PoE-Leistung pro Port (bei PSE)
- 30 W
Gesamt-PoE-Leistungsbudget (bei PSE)
- 60 W
Maximale Ethernet-Kabellänge
- 100 m
LEISTUNG
Anschluss
- 2-polige industrielle Gleichstromsteckdose
Eingangsspannungsbereich
- 9 – 30 VDC
PoE-Out-Eingangsspannungsbereich
- 9 – 30 VDC
Stromverbrauch
- Leerlauf: 0,64 W / Maximal: 2,31 W / PoE Max: 62,3 W
Netzteil
- Betrieb mit 12-V- oder 24-V-Autobatterie. Kein zusätzliches Netzteil erforderlich.

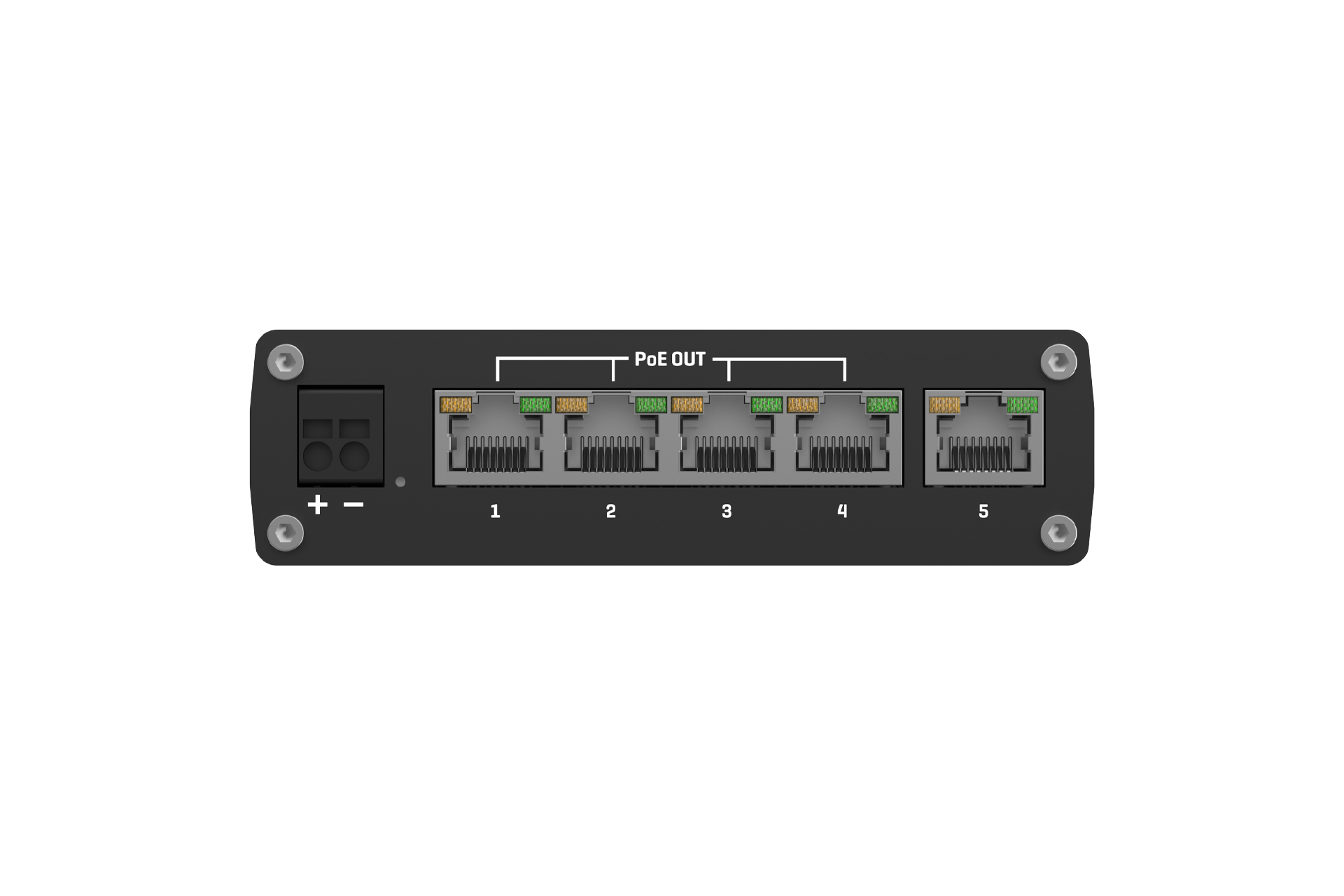

PHYSIKALISCHE SCHNITTSTELLEN
Ethernet
- 5 x RJ45-Anschlüsse, 10/100/1000 Mbit/s
Status-LEDs
- 1 x Power-LED, 10 x ETH-Status-LEDs
Leistung
- 1 x 2-polige industrielle Gleichstromsteckdose
Andere

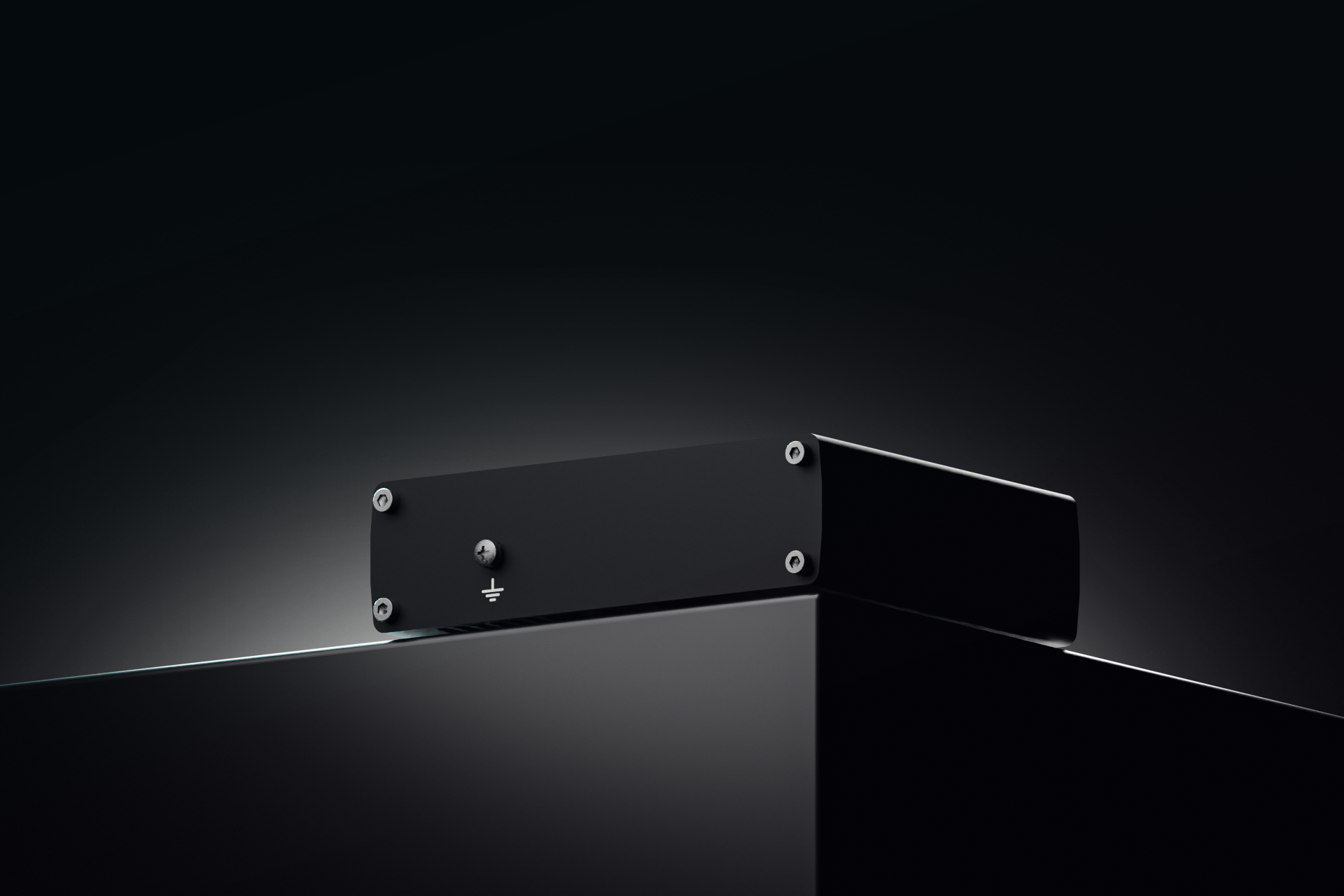

- 1 x Erdungsschraube
PHYSIKALISCHE SPEZIFIKATUION
Gehäusematerial
- Aluminiumgehäuse
Abmessungen (B x H x T)
- 115 x 32 x 95 mm
Gewicht
- 384 g
Montageoptionen
- DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagesatz)
BETRIEBSUMGEBUNG
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 5 % bis 95 % nicht kondensierend
Schutzart
- IP30
GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN
Regulierung
- CE, REACH, RoHS, WEEE
- TSW101 CE
- TSW101 UKCA
- TSW101 FCC
- TSW101 IC
- TSW101 CB
- TSW101 RCM
- E-Mark
EMV-EMISSIONEN UND STÖRFESTIGKEIT
Standards
- EN 55032:2015 + A11:2020 + A1:2020
- EN 55035:2017 + A11:2020
ESD
- EN 61000-4-2:2009
Strahlungsimmunität
- EN IEC 61000-4-3:2020
EFT
- EN 61000-4-4:2012
Überspannungsfestigkeit (Wechselstromleitung)
- EN 61000-4-5:2014 + A1:2017
CS
- EN 61000-4-6:2014
SICHERHEIT
Standards
- CE: EN IEC 62368-1:2020 + A11:2020, EN IEC 62311:2020, EN 50665:2017
- RCM : AS/NZS 62368.1:2022
- CB : IEC 62368-1:2018
LEISTUNGSSPEZIFIKATION
Bandbreite (nicht blockierend)
- 10 Gbit/s
Packerpuffer
- 128 KB
Größe der MAC-Adresstabelle
- 2.000 Einträge
Jumbo-Rahmenhalterung
- 9216 Bytes
