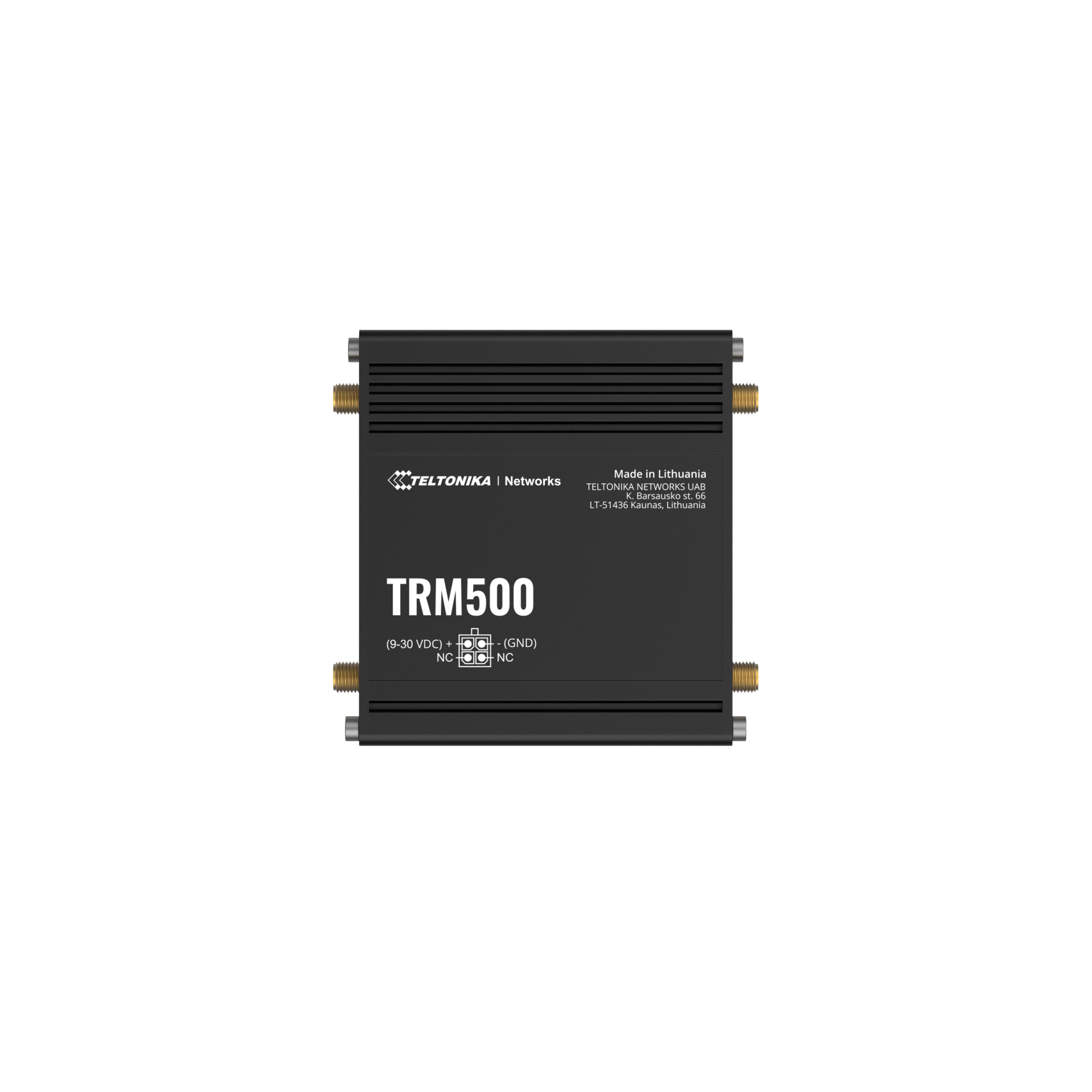

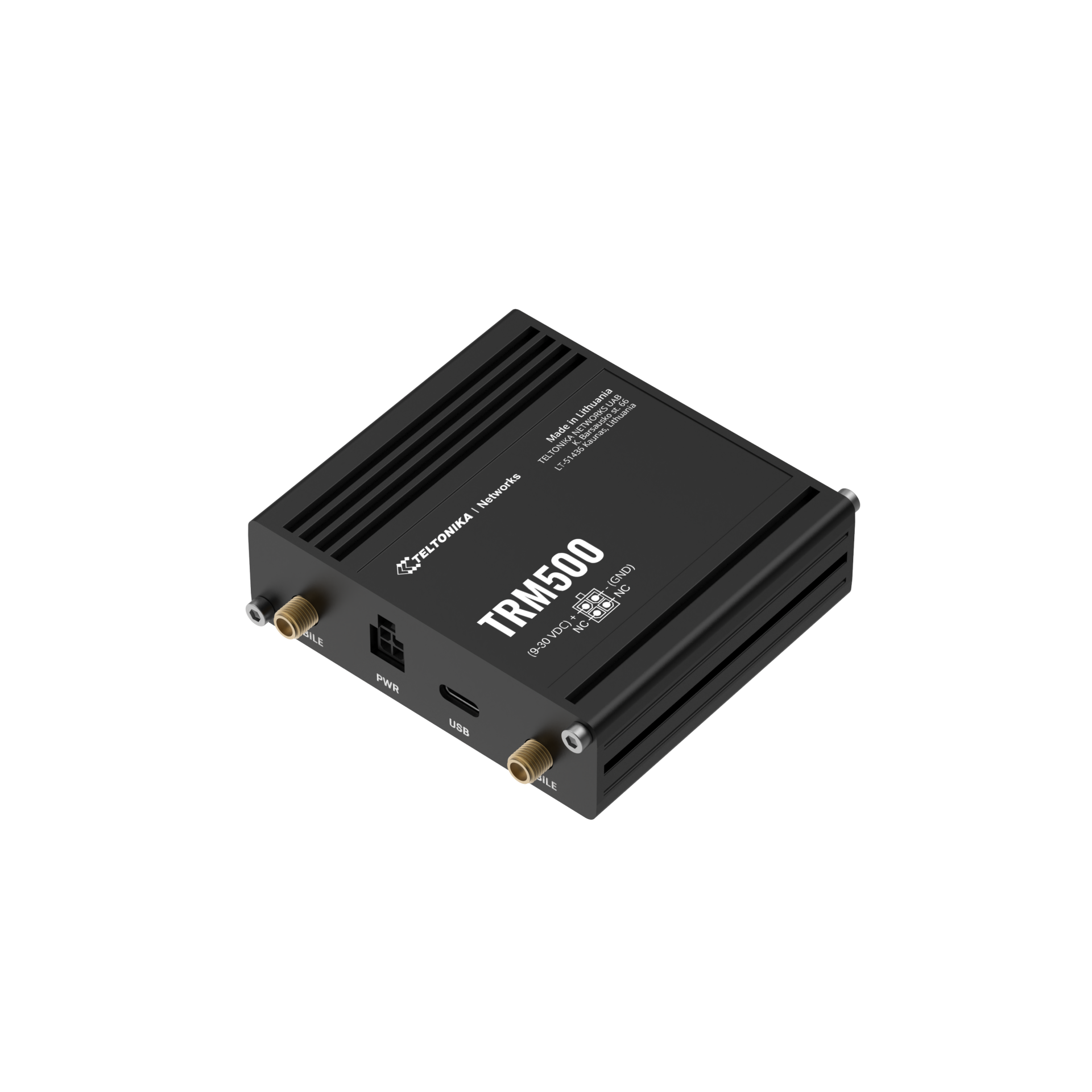

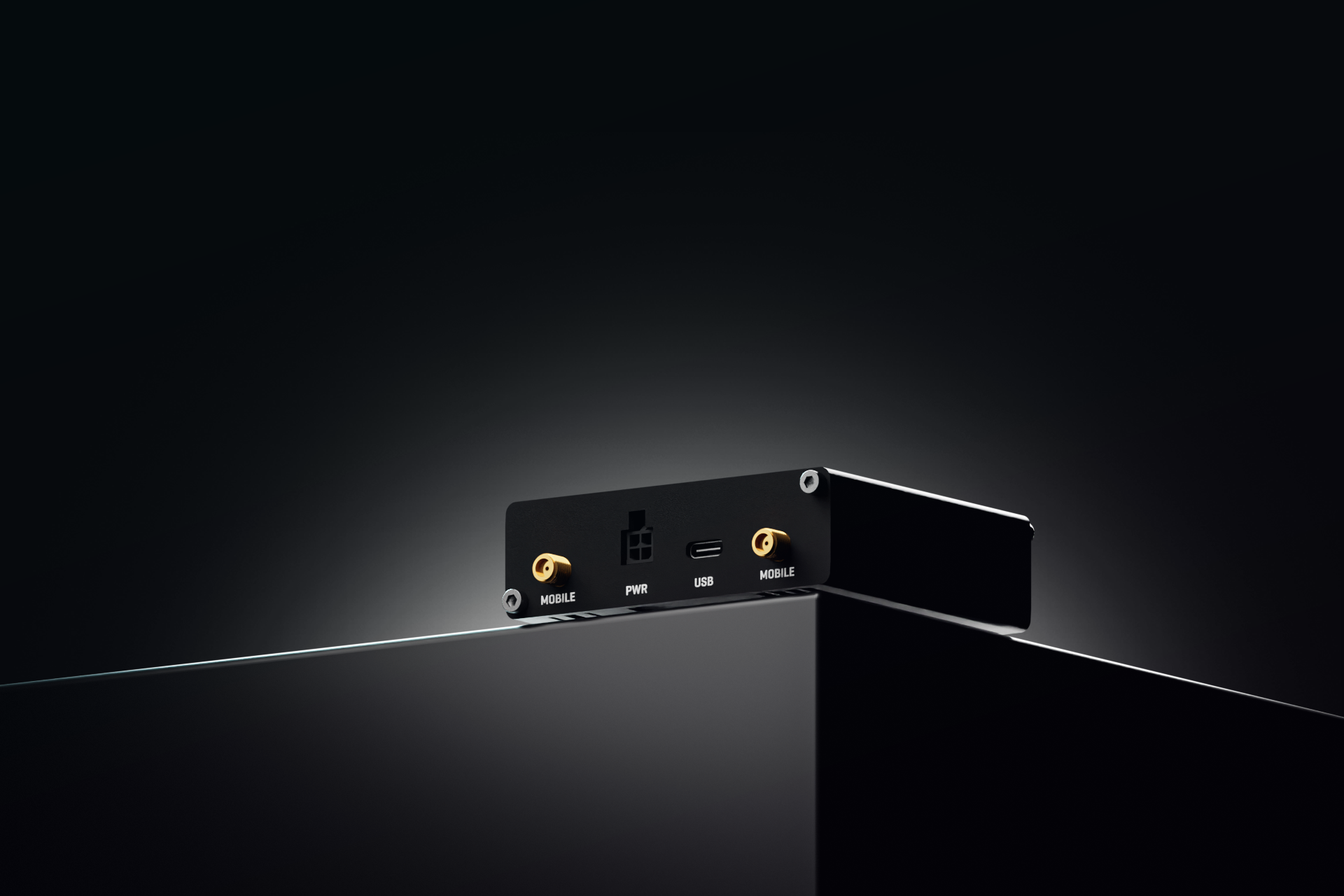

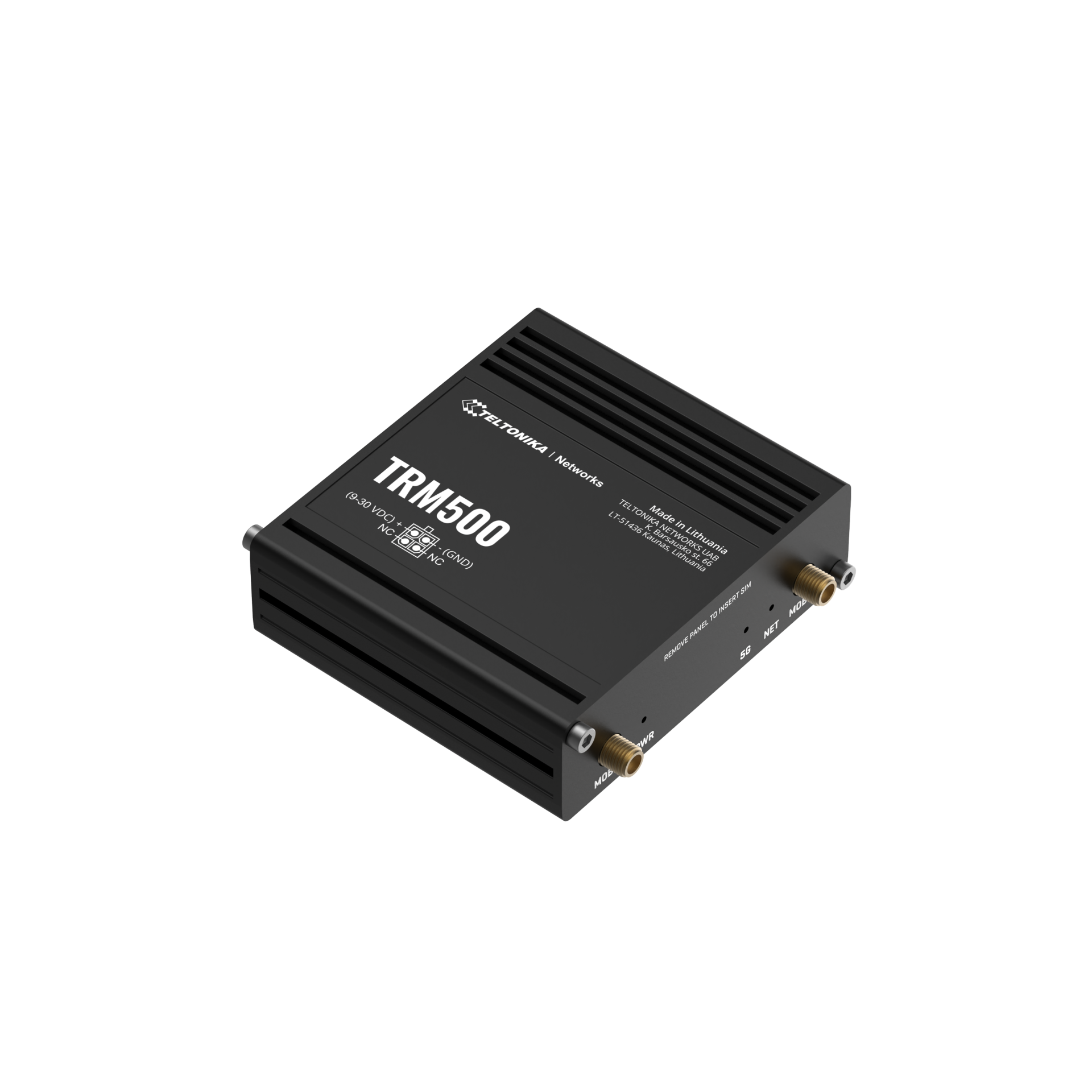

5G-Modem mit USB Typ-C TRM500
5G, 4G (Ct 19), 3G bis zu 3,4 Gbit/s USB-C
Artikelnummer: TRM500
Das TRM500 ist ein kompaktes und leichtes 5G-Modem mit extrem hohen Mobilfunkgeschwindigkeiten von bis zu 3,4 Gbit/s. Dieses industrietaugliche 5G-Modem ist abwärtskompatibel mit 4G- (Cat 19) und 3G-Netzen, verfügt über vier SMA-Antennen für eine verbesserte Abdeckung, DIN-Schienenmontageoptionen und eine USB-Typ-C-Schnittstelle für die gleichzeitige Datenübertragung und Stromversorgung.
- Extrem hohe Mobilfunkgeschwindigkeiten von bis zu 3,4 Gbit/s
- Abwärtskompatibel mit 4G (Cat 19) und 3G
- für gleichzeitige Netzwerkdaten- und Stromversorgung
- kleine Größe, einfache Installation
MOBILE
Mobiles Modul
- 5G Sub-6 GHz SA/NSA 2,4/3,4 Gbit/s DL (4×4 MIMO), 900/550 Mbit/s UL (2×2); 4G (LTE) – LTE Cat 19 1,6 Gbit/s DL, Cat 18 200 Mbit/s UL; 3G – 42 Mbit/s DL, 5,76 Mbit/s UL
3GPP-Veröffentlichung
- Version 16
TRM-SOFTWARE
Management-Software
- Windows-Verbindungsmanager, Modem-Manager (Linux)
USB-Seriell-Treiber
- Windows 7/8/8.1/10/11, Linux 2.6–6.3, Android 4.x–13
GNSS-Treiber
- Android 4.x ~ 13
RIL-Fahrer
- Android 4.x ~ 13
NDIS-Fahrer
- Windows 7/8/8.1/10/11
MBIM-Treiber
- Windows 8/8.1/10/11, Linux 3.18–6.3
Gobinet Driver
- Linux 2.6/3.x/4.1~4.14
QMI_WWAN-Treiber
- Linux 3.4~6.3
LEISTUNG
Anschluss
- 1 x 4-polige industrielle Gleichstromsteckdose
- 1 x USB Typ-C (Der USB-Host muss 5 V bei 3 A bereitstellen, um das Gerät über den USB Typ-C-Anschluss mit Strom zu versorgen)
Eingangsspannungsbereich
- 4-polig: 9–30 V DC, Überspannungsschutz, Verpolungsschutz, Überspannungsschutz >35 V DC, max. 10 µs
- USB Typ-C: 5 V DC
Stromverbrauch
- Leerlauf: < 5 W, Maximal: < 12 W
PHYSIKALISCHE SCHNITTSTELLEN

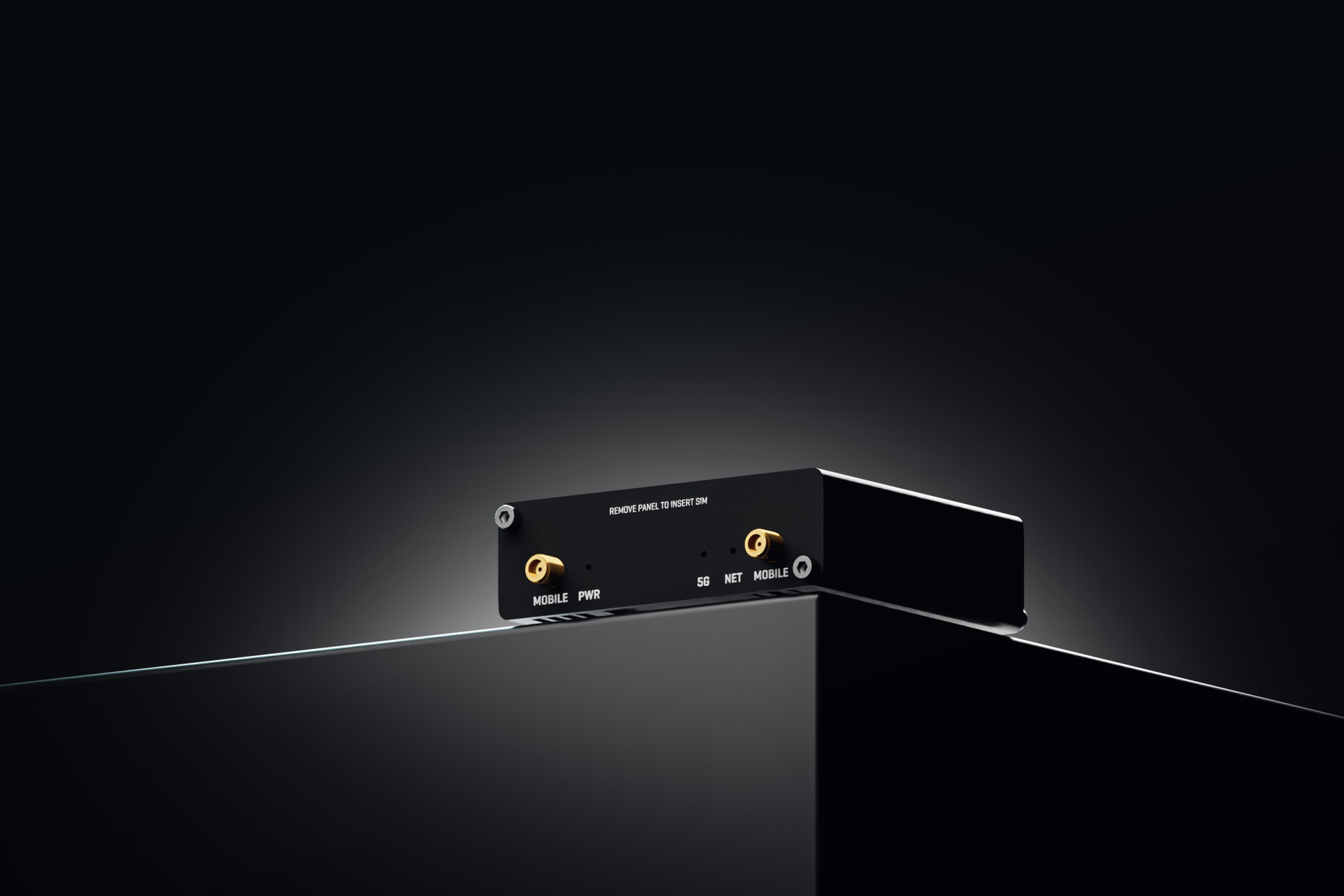

Status-LEDs
- 1 x Betriebs-LED, 1 x 5G-LED, 1 x Netzwerk-LED
SIM
- 1 x SIM-Kartensteckplatz (Mini-SIM – 2FF), 1,8 V/3 V

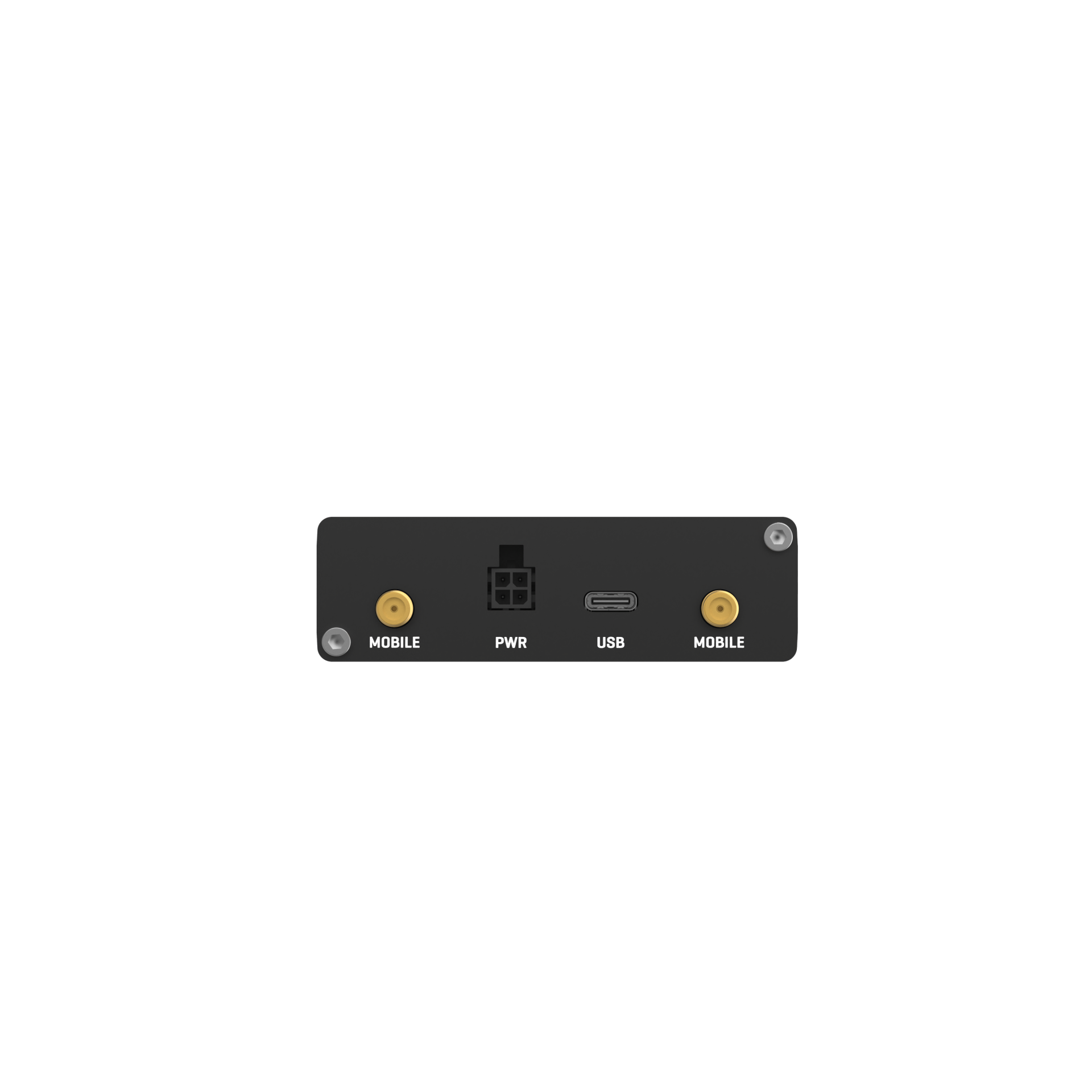

Leistung
- 1 x 4-poliger Stromanschluss
- 1 x USB Typ-C (Der USB-Host muss 5 V bei 3 A bereitstellen, um das Gerät über den USB Typ-C-Anschluss mit Strom zu versorgen)
Antennen
- 4 x SMA für Mobilgeräte
Andere
- 1 x Virtuelle Netzwerkschnittstelle über USB Typ-C (für Stromversorgung und Netzwerkdaten)
PHYSIKALISCHE SPEZIFIKATION
Gehäusematerial
- Gehäuse und Paneele aus eloxiertem Aluminium
Abmessungen (B x H x T)
- 83 x 25 x 85,4 mm
Gewicht
- 94,5 g
Montageoptionen
- DIN-Schiene, Wandmontage, ebene Fläche (jeweils mit zusätzlichem Montagesatz)
BETRIEBSUMGEBUNG
Betriebstemperatur
- -40 °C bis 75 °C
Betriebsfeuchtigkeit
- 10 % bis 90 % nicht kondensierend
Schutzart
- IP30
GENEHMIGUNGEN UND TYPENGENEHMIGUNGEN
Regulierung
- CE, UKCA, RCM, CB, WEEE
EMV-EMSSIONEN UND STÖRFESTIGKEIT
Standards
- EN 55032:2015+A1:2020
- EN 55035:2017+A11:2020
- EN 61000-3-3:2013+A1:2019+A2:2021
- EN IEC 61000-3-2:2019+A1:2021
- EN 301 489-1 V2.2.3
- EN 301 489-52 V1.2.1
- AS/NZS CISPR 32:2015+A1:2020
ESD
- EN 61000-4-2: 2009
Strahlungsimmunität
- EN IEC 61000-4-3: 2020
EFT
- EN 61000-4-4: 2012
Überspannungsfestigkeit (Netzanschluss)
- EN 61000-4-5: 2014+A1: 2017
CS
- EN 61000-4-6: 2014
TAUCHEN
- EN IEC 61000-4-11:2020
RF
Standards
- EN 301 908-1 V15.2.1
- EN 301 908-2 V13.1.1
- EN 301 908-13 V13.2.1
- EN 301 908-25 V15.1.1
- AS/CA S042.1:2022
- AS/CA S042.4:2022
- AS/CA S042.5:2022+A1:2022
- FCC Teil 22
- Entwurf EN 301 908-25 V15.1.1_0.0.21
SICHERHEIT
Standards
- CE: EN IEC 62368-1:2020+A11:2020, EN IEC 62311:2020
- RCM: AS/NZS CISPR 32: 2015+A1:2020
- CB: EN IEC 62368-1:2020+A11:2020
